产品型号

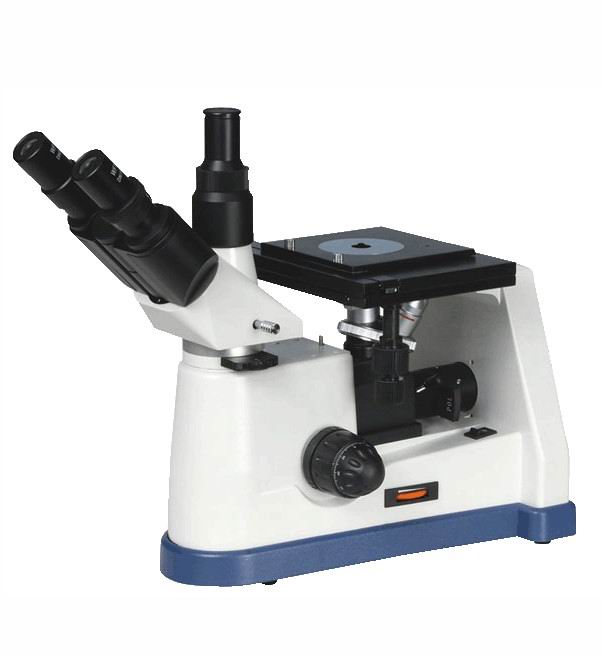

5XB-PC倒置金相显微镜

主要特点

1、高品质稳定的光学系统使成像更清晰，衬度更好。

2、配有摄相装置，可摄取金相图谱，并可对图像进行编辑、输出、存储、管理等。

3、简洁而新颖的外观更符合时代潮流，人性化的设计，且操作简便。

技术参数

1、观察头：30°铰链式（50mm-75mm）

2、平场目镜：10×

3、平场金相物镜：倍率4×、10×、20×、40×，数值孔径0.1、0.25、0.4、0.6，工作距离25mm、11mm、

9mm、3.8mm

4、工作台：双层移动平台，尺寸243mm×173mm，移动范围70mm×50mm，中心载物台Φ110mm

5、调焦机构：粗、微动调焦机构，采用齿轮齿条传动机构，微动格值0.002mm

6、照明装置：落射柯勒照明，带孔径可变光阑和视场可变光阑，12V/30W光源，可调节

7、偏光装置：检偏镜可360°旋转，起偏镜、检偏均可移出光路

8、适配镜：直径Φ59mm，放大倍率0.5，内调焦距0-3mm，调焦后可锁紧

9、摄像头：USB高速传输，灵敏度550nm，像素尺寸2.2µm×2.2µm，帧率40fps，最大采集分辨率2592×1944

10、基本图像软件：图片加定倍标尺，可加文字，图像、标尺、文字可合成并保存

标准配件

1

观察目镜筒

1只

2

平场目镜（10×）

1对

3

平场金相物镜（4×、10×、20×、40×）

各1只

4

滤色片（黄、蓝、绿）

各1片

5

0.5倍适配镜

1只

6

YH-3001摄像头

1只

7

卤素灯（12V、30W）

1只

8

偏光装置

1套

可选配件

1、10×带尺目镜

2、金相物镜（50×、80×、100×干）

3、500万或900万数码摄像头

4、数码适配镜

5、数码相机

6、专业研究图像分析软件

7、计算机
