产品名称

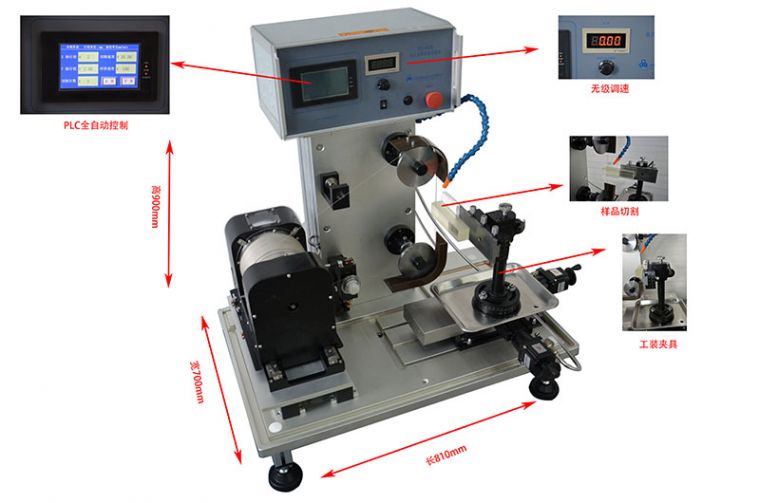

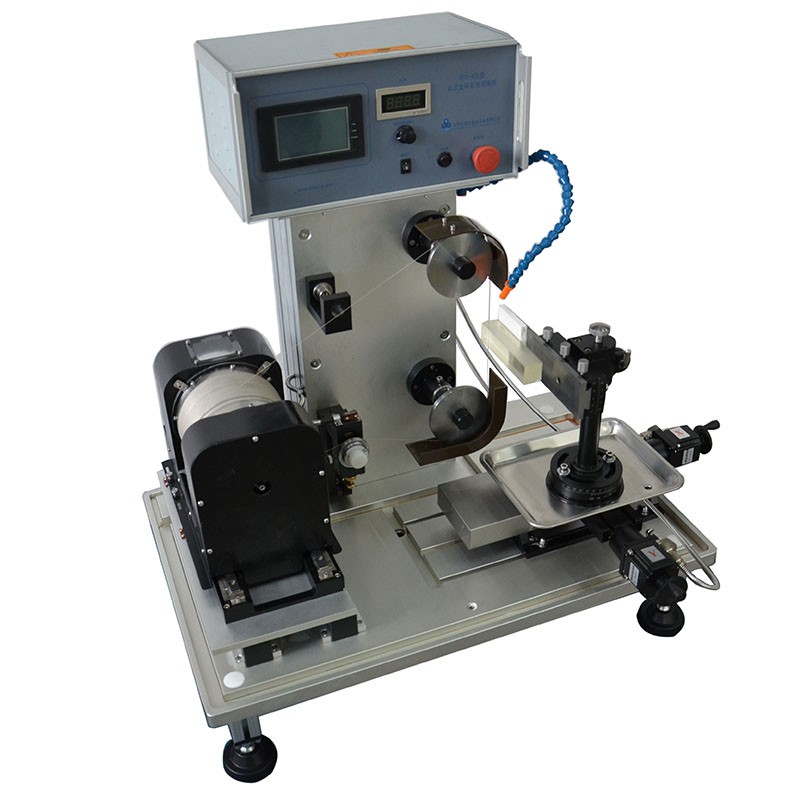

STX-402台式金刚石线切割机

产品型号

STX-402

主要特点

1、特别适于切割高价值、易碎裂的晶体，如ZnO、BTO、YAG、BBO等，切片成功率可高达99%以上。

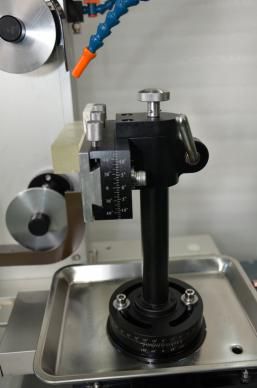

2、配有二维可调夹具，水平、垂直转角精度都为±10′，可保证切割晶向的精度。

3、采用80m长的金刚石线进行往复式切割，线速度在0-2m/s间可调。

4、也可采用金属光线与磨料浆液进行切割。

5、采用步进电机驱动，自动进刀切割。切割速度可根据材料不同进行相应调整，提高切割质量，及延长金刚石线使用寿命。

功能用途

1、陶瓷材料：氧化铝陶瓷、氧化锌陶瓷、氧化锆陶瓷、靶材陶瓷、蜂窝陶瓷、半导体陶瓷、导电陶瓷、不导电陶瓷等；

2、晶体材料：石墨、硅晶体（太阳能多晶硅、单晶硅）、蓝宝石、氧化铝晶体、红外玻璃晶体、氧化铝晶体、碳化硅晶体、碘化铯晶体等；

3、玻璃材料：硫系玻璃、光学玻璃、石英玻璃、红外玻璃、玻璃管等；

4、金属材料：铁、铝、铜、钛合金、镁合金等金属及合金、有色金属（硫化锌、铁氧体）等；

5、复合材料：PVC板、碳纤维复合材料、玻璃纤维复合材料等

6、岩石材料：天然岩石、玉石、陨石、裴翠、玛瑙等精密切割，各类高价值材料的精密切片；地质光片、地质薄片（沉积岩、岩浆岩、变质岩、矿石）等开方切片。

7、热电材料：碲化铋，碲化铅、硅锗合金等

8、红外光学材料：硒化锌、硫化锌、硅、锗等晶体

9、生物医学材料： 生物塑化标本切片（人体动物器官、颌骨软硬组织联合切片、种植体观察、牙齿冠桥，牙齿等组织学标本） ；骨科软硬组织联合切片（股骨、髋关节、椎体等鲜活组织和硬组织、带植入物的骨组织学样本等）；心脑血管支架切片，结石切片等医学组织切片；

......

注：材料硬度小于金刚石线的均可进行精密切割。

技术参数

1、电源电压：220V 50Hz ；；功率：＜250W

2、切割线总长：80m

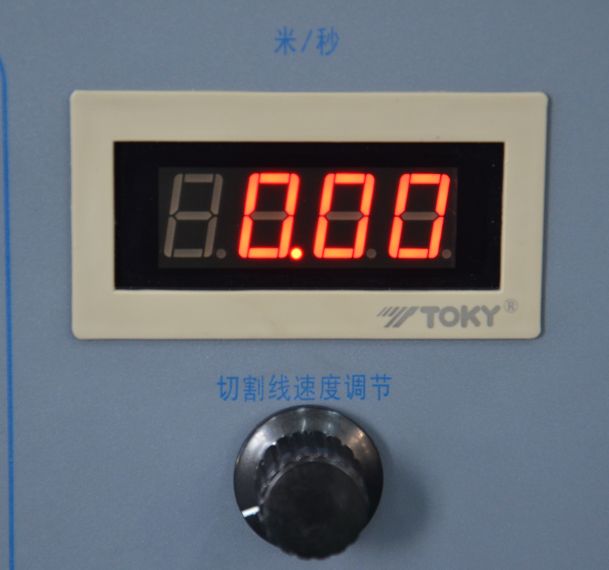

3、线速：0-2m/s内可调

4、二维夹具转角精度：10′

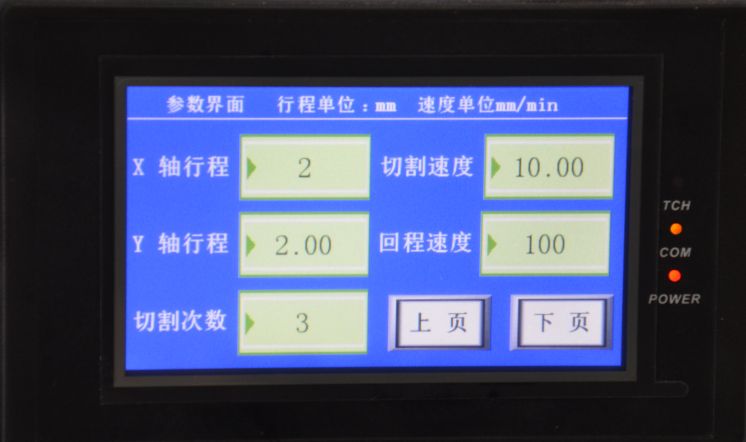

5、X轴行程：设置范围在1～110mm之间。

6、Y轴行程：设置范围在0.0１～110mm之间

7、X、Y 轴示值精度：0.01mm

8、切割样件尺寸：Ø100mm×100mm（max）

产品规格

尺寸：810mm×700mm×910mm；重量：110kg

标准配件

1

张紧轮

1个

2

导向轮

2个

3

金刚石线

2卷

4

水泵

1个

5

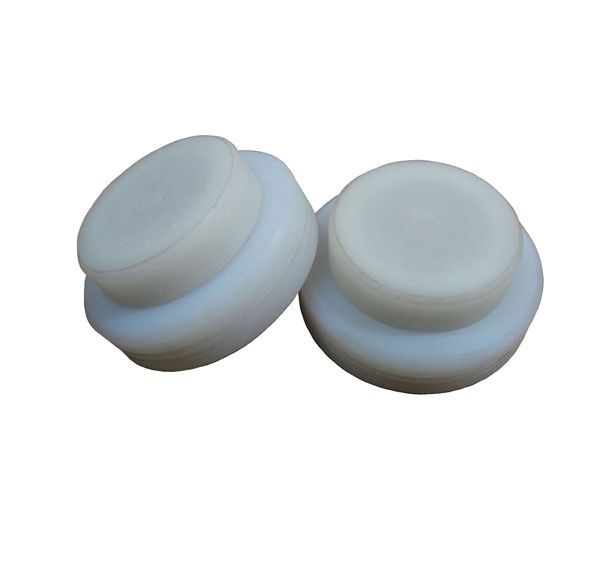

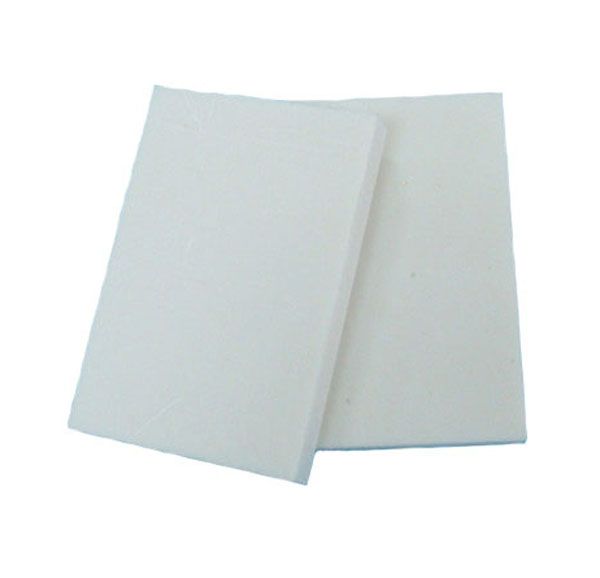

树脂陶瓷块

2块

6

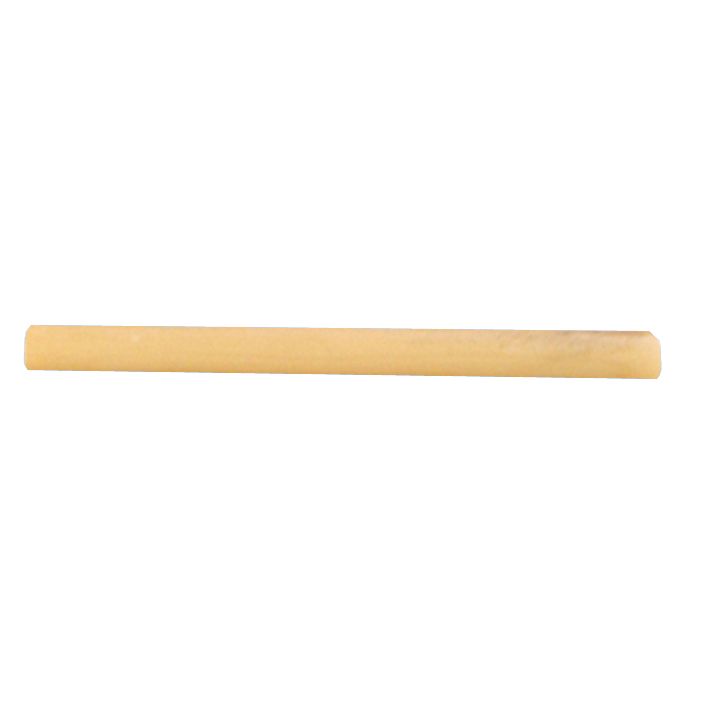

石蜡棒

4根

可选配件

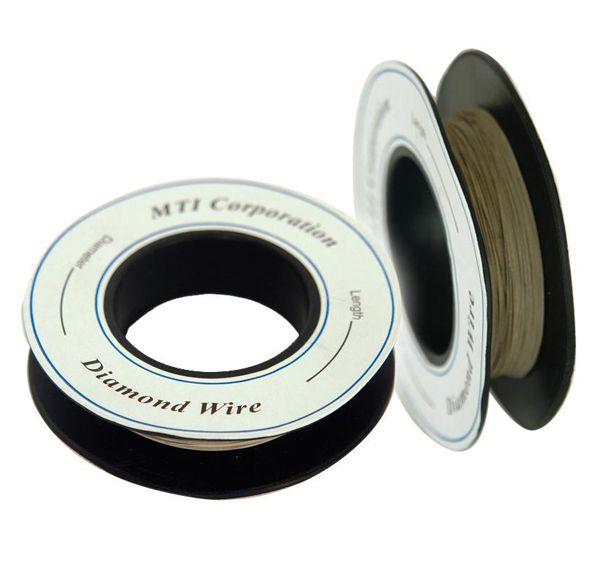

1、金刚石线

（Ø0.125mm、Ø0.25mm、Ø0.35mm、Ø0.42mm）

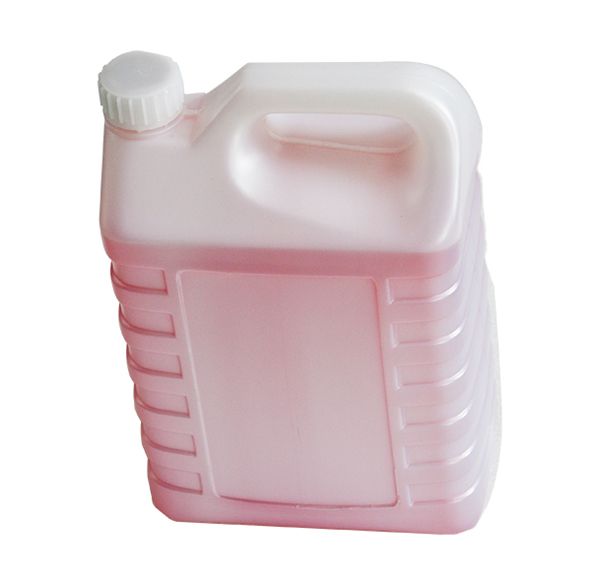

2、切割专用油

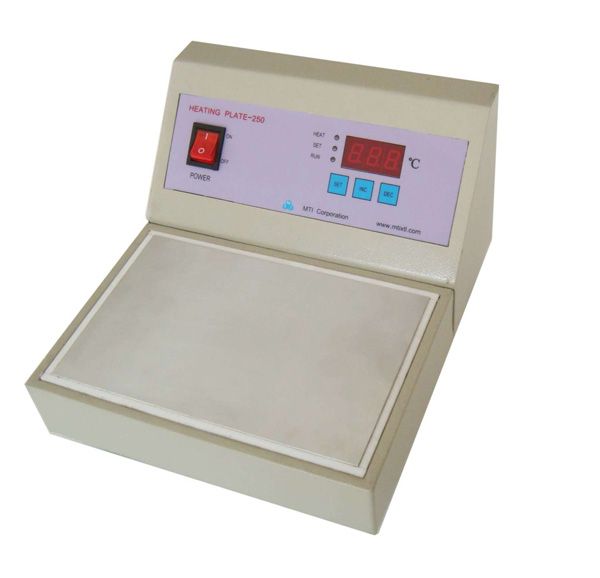

3、MTI系列加热平台

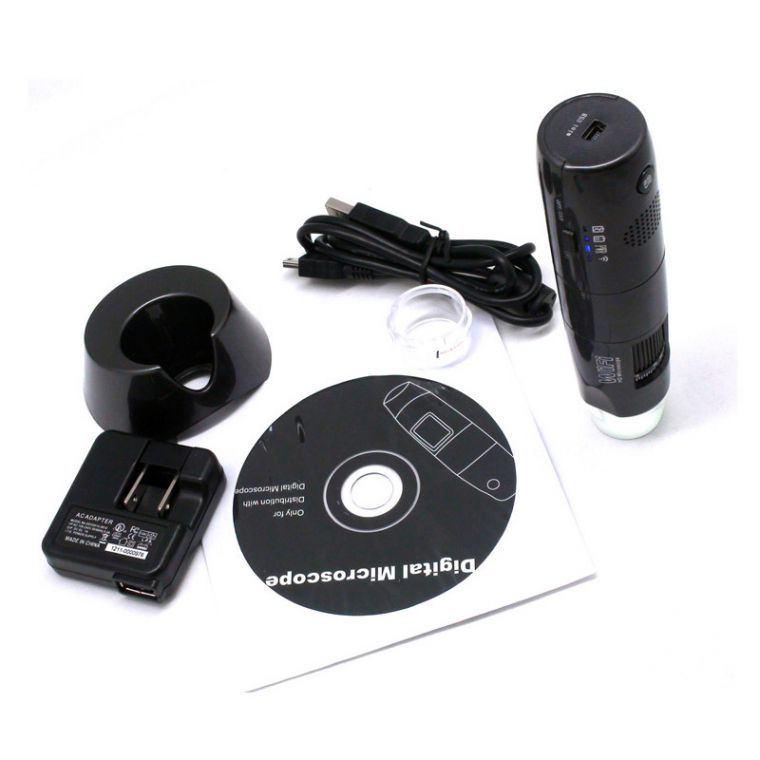

4、便携式显微镜（3R无线数字显微镜）

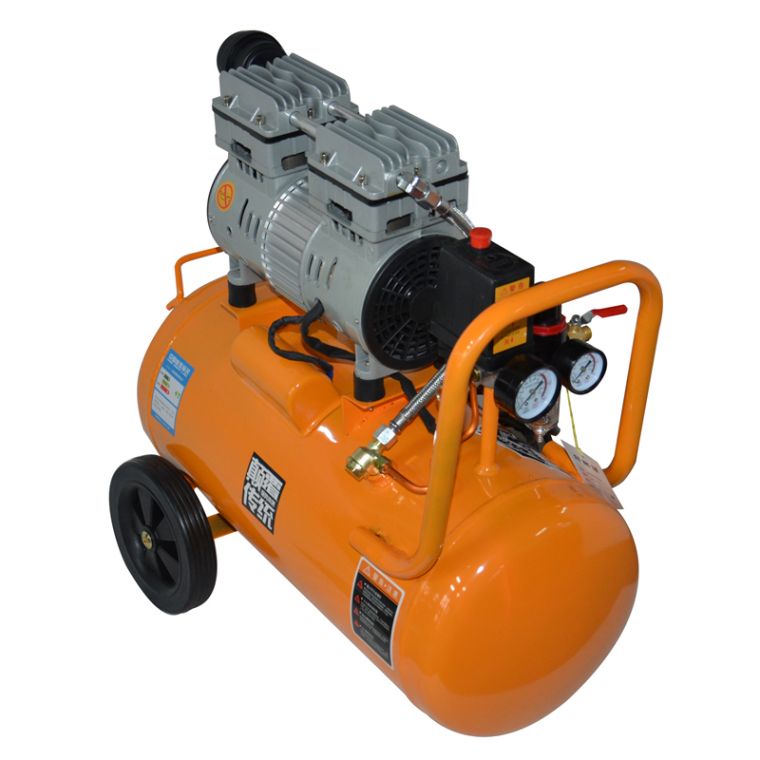

5、静音无油空气压缩机

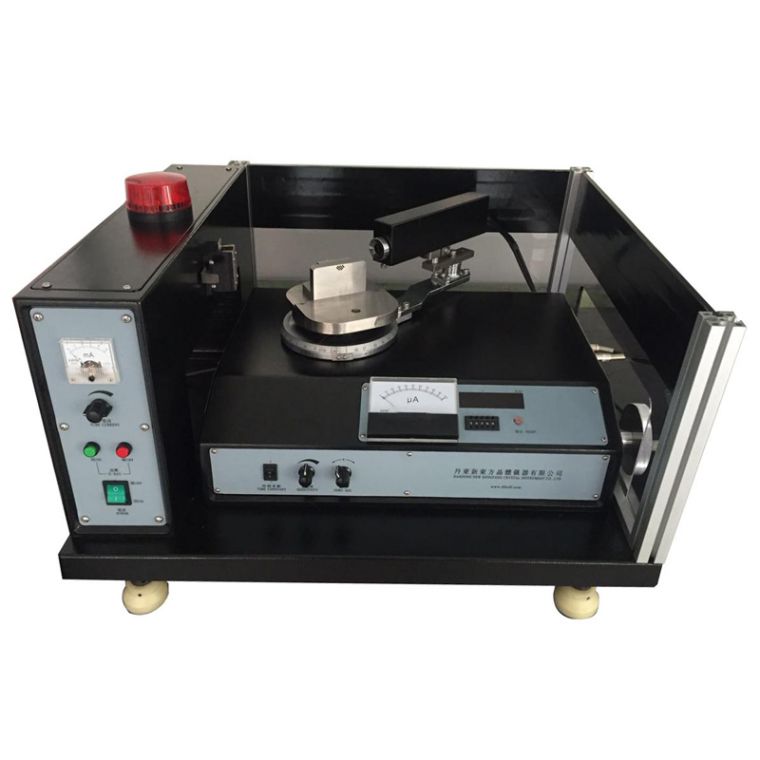

6.DX-100单晶定向仪
