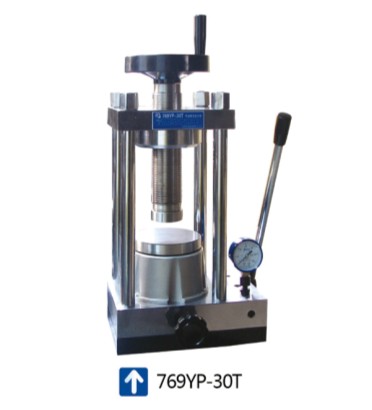

769YP-30T手动粉末压片机

产品介绍

1、手轮 2、丝杠3、螺母 4、立柱5、顶盖 6、大油缸7、大板 8、油池9、工作空间 10、压力表11、手动压把 12、柱塞泵13、注油孔螺钉 14、限位螺钉15、吸油阀 16、出油阀

应用范围

该仪器主要应用于红外分光光度计固体样品制样及各种小型粉末压片成型。广泛应用于催化、硅酸盐、电池、陶瓷及粉末冶金等行业。

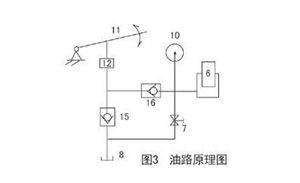

油路原理

工作时，放油阀7关闭。摆动手动压把11，油液从油池8中经单向阀15吸入，通过出油阀16压出进入大活塞6中，这样不断续存能量，而形成高压油，并在压力表10中显示出来，当开启放油阀7，即可卸荷。

操作说明

先将注油孔螺钉13旋松，顺时针拧紧放油阀7，将模具置于工作台5的中央，用丝杠2拧紧后，前后摇动手动压把11，达到所需压力，保压后，逆时针松开放油阀7，取下模具即可。

注意事项

(1)使用前必须先松开注油孔螺钉13，压片机才能正常工作

(2)定期在丝杠2及柱塞泵12处加润滑油

(3)加压决不允许超过机器的压力范围，否则会发生危险

(4)压片机使用清洁的46号机油为宜，绝不可用刹车油

(5)加压时感觉手动压把11有力，但压力表10无指示，应立即卸荷检查压力表10

(6)新机器或较长一段时间没有使用时，在用之前稍紧放油阀，加压到20～25MPa时即卸荷，连续重复2～3次，即可正常使用

(7)大活塞6不要超过行程20mm

技术指标

压力换算

油缸实际压力(吨)	4.3	8.6	12.9	17.2	21.5	25.8	30
压力表示值(MPa)	5	10	15	20	25	30	35

故障排除

故障	原因	排除方式
无压	1、出油阀16内阀口钢珠密封不严或有异物 2、无油	1、用6mm内六角扳手旋开阀螺钉16，取出弹簧，再用一根6mm左右的铁棒或螺钉，一个头顶住钢珠，另一头附磁铁，吸出钢珠，清洗铁屑或异物，再依次复位 2、旋开阀螺钉15，注入油后，用手指按住阀口，开动机器，感到非常有力时，再拧紧阀螺钉15即可3、从注油孔加30号清洁机油
上压不稳且慢	1、漏油 2、放油阀7拧紧力不够 3、小柱塞泵12内有残留气体 4、大活塞6内有残余气体	1、检查漏油处，拧紧或排除 2、拧紧放油阀手轮7 3、将整机后仰90°即表面向上摆动手柄11若干次(后仰时要拧紧注油孔螺钉13) 4、拧开顶部大螺钉，关紧放油阀7打压至油液溢出，再拧上顶部螺钉
丝杠弯曲	1、769YP-15A加压超过25MPa 769YP-24B加压超过40MPa 2、立柱大螺母松动	1、调直或更新丝杠2、及时拧紧大螺母
