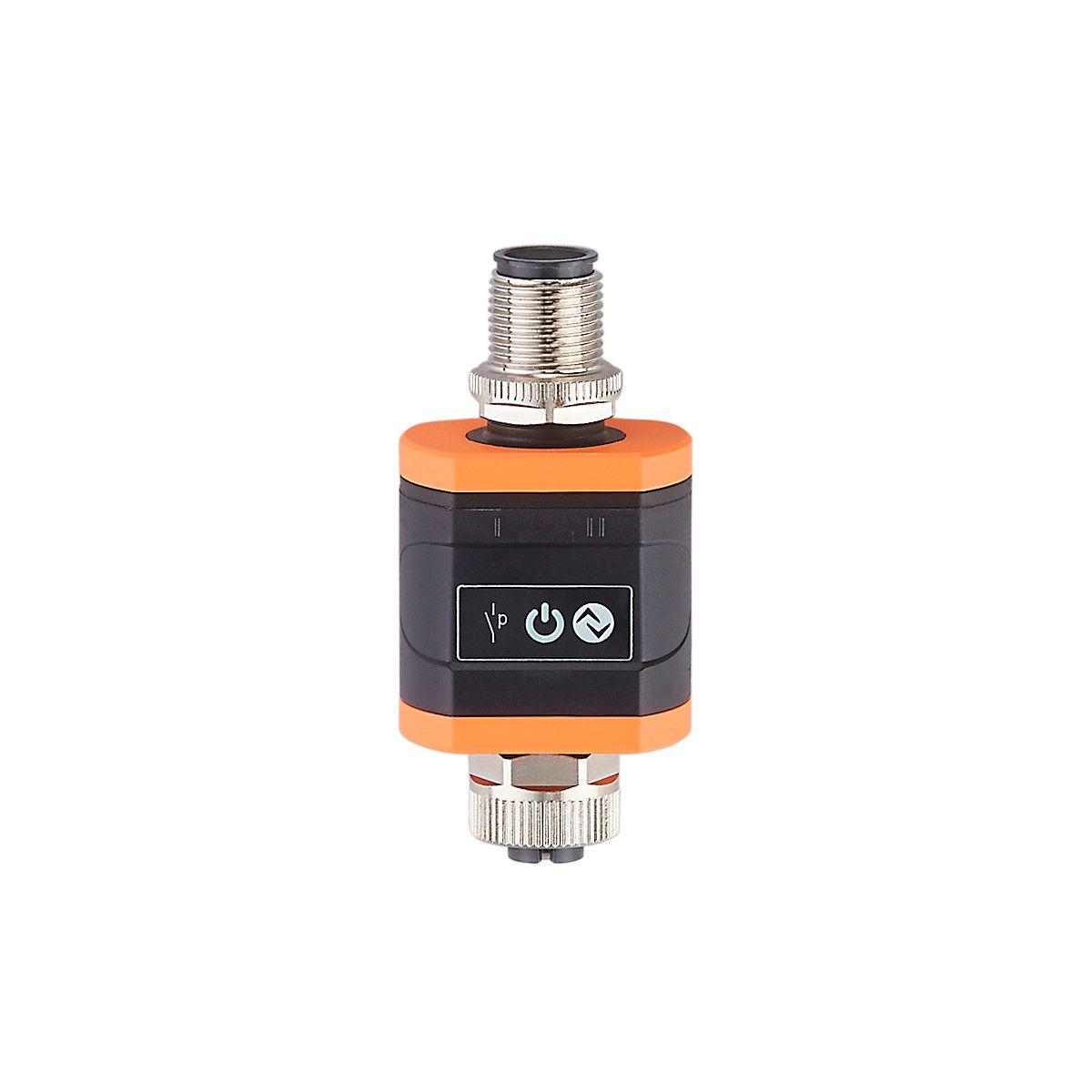

IO-Link数据分配器E43406
产品名称 IO-Link数据分配器IO-LINK DATA SPLITTER PNP
产品介绍
技术参数： | 产品特征 |
|---|
| 输出信号 | 开关信号; IO-Link | | 应用 |
|---|
| 特殊的性能 | 镀金触点 | | 应用 | 用于翻新现有IO-Link系统; 适用于不支持IO-Link的系统 | | 电气数据 |
|---|
| 工作电压 [V] | 18...30 DC; (主站侧; 在控制器/系统上: 20...30 DC) | | 额定电压DC [V] | 24 | | 电流损耗 [mA] | < 17; (两侧) | | 防护等级 | III | | 反相保护 | 有; (主站侧) | | 开机延迟时间 [s] | < 2; (用于通信; 开关信号响应时间: 设备响应时间加上IO-Link过程的周期时间) | | 总的输入/输出 |
|---|
| 输入和输出总数 | 1; (在控制器/系统上) | | 输入和输出总数 | 数字输出数量: 1 | | 输出 |
|---|
| 输出信号 | 开关信号; IO-Link | | 电气设计 | PNP | | 数字输出数量 | 1 | | 输出功能 | 常开/常闭 | | 开关量输出DC电压降最大值 [V] | 2.5 | | 开关量输出DC的持续电流负载 [mA] | 200 | | 短路保护类型 | 脉冲 | | 短路保护 | 有 | | 过载保护 | 有 | | 接口 |
|---|
| 通信接口 | IO-Link | | 支持的DeviceID | | | IO-Link Device |
|---|
| 接口说明 | | | Unterstützte Masterportklasse | A | | 传递类型 | COM2 (38,4 kBaud) | | IO-Link revision | 1.1 | | SDCI标准 | IEC 61131-9 | | 外形 | Identification and Diagnosis (0x4000) | | SIO模式 | 有 | | 处理周期最小值 [ms] | 4.2 | | IO-Link Master |
|---|
| 接口说明 | | | Unterstützte Masterportklasse | A / B | | 传递类型 | COM1 (4,8 kBaud); COM2 (38,4 kBaud); COM3 (230,4 kBaud) | | IO-Link revision | 1.0; 1.1 | | SDCI标准 | IEC 61131-9 | | 工作条件 |
|---|
| 环境温度 [°C] | -25...60 | | 存储温度 [°C] | -25...70 | | 外壳防护等级 | IP 67 | | 认证/测试 |
|---|
| EMC电磁兼容 | | DIN EN 61000-6-2 | | | DIN EN 61000-6-4 | 塑料或开放式金属储罐 |
| | 抗冲击 | | DIN EN 60068-2-27 | 15 g (6 ms) |
| | 抗震 | | DIN EN 60068-2-6 | 2 g (10...150 Hz) |
| | MTTF [年] | 307 | | 机械技术数据 |
|---|
| 重量 [g] | 90 | | 原材料 | 不锈钢(1.4404 / 316L); 黄铜(2.0401); PBT; PA; 密封圈: FKM; | | 显示器/操作件 |
|---|
| 显示 | | 开关输出 | 1 x LED, 黄色 | | 操作 | 1 x LED, 绿色 | | IO-Link | 1 x LED, 黄色 |
| | 附件 |
|---|
| 所需附件 | | | 注释 |
|---|
| 注释 | | 有关最大电缆长度的信息，请参见操作说明。 | | 为了确保功能符合技术手册和操作说明，须使用以下文章： EVC843 |
| | 包装单位 | 1 件 | | 电气连接 - 插头 |
|---|
| 接插件: 1 x M12; 触头: 镀金的 | | 电气连接 - 插座 |
|---|
| 接插件: 1 x M12; 触头: 镀金的 |
| |
