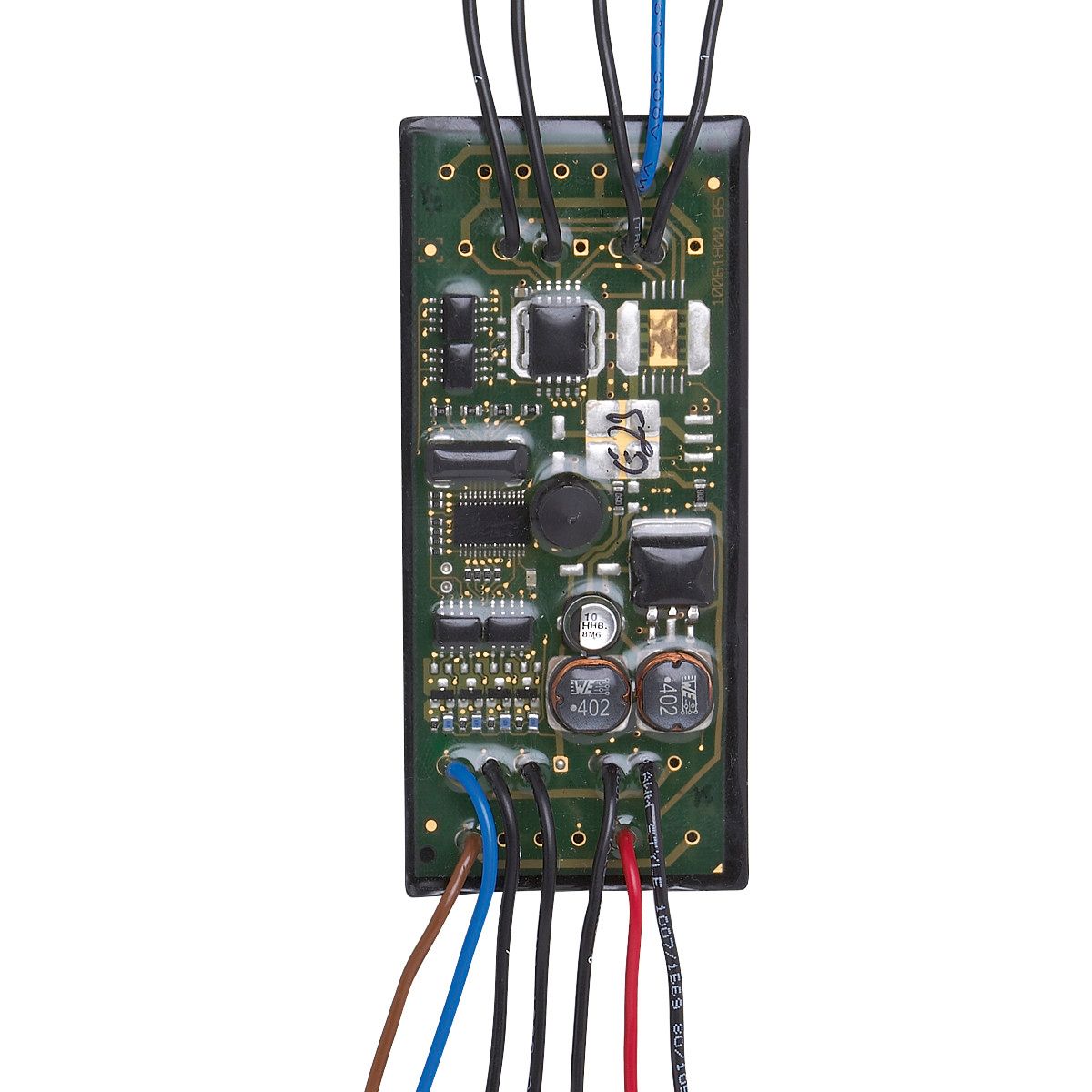

AS-Interface印刷电路板模块AC2709
产品名称 AS-Interface印刷电路板模块CabinetModule 4DI 4DO T W
产品介绍
- 适合安装在小型外壳、控制柜中和操作面板上
- 通过绞合线简单快速布线
- 特别节省空间的设计
- 用于将机械开关集成到 AS-i 网络
- 用于四个控制和信号传输设备的 AS-i 连接
技术参数： | 应用 |
|---|
| 应用 | 用于板面安装的外壳 | | 电气数据 |
|---|
| 工作电压 [V] | 26.5...31.6 DC | | AS-i电流损耗最大值 [mA] | 250 | | 当前负载总数最大值 [A] | 0.2; (AS-i提供的所有输入和输出的总电流: 200 mA) | | 总的输入/输出 |
|---|
| 输入和输出总数 | 数字输入数: 4; 数字输出数量: 4 | | 输入 |
|---|
| 数字输入数 | 4 | | 数字输入输入电路 | PNP | | 输入传感器电源 | AS-i | | 电源 [V] | 15...30; (DC) | | 输入电流负载最大值 [mA] | 200 | | 输入电流高 [mA] | > 3 | | 输入电流低 [mA] | < 1.5 | | 开关电平高平信号最小值 [V] | 10 | | 数字输入保护短路 | 有 | | 输出 |
|---|
| 电气设计 | PNP | | 数字输出数量 | 4 | | 电路 | PNP | | 每个输出最大电流负载 [mA] | 50 | | 短路保护 | 有 | | 电流单独的 | 有 | | 执行器电源输出 | AS-i | | 工作条件 |
|---|
| 环境温度 [°C] | -25...60 | | 外壳防护等级 | IP 20 | | 认证/测试 |
|---|
| EMC电磁兼容 | | | MTTF [年] | 322 | | AS-i分类 |
|---|
| AS-i版本 | 2.1 | | 扩展寻址模式 | 否 | | AS-i Profil | S-7.0.F | | AS-i I/O配置 [hex] | 7 | | AS-i ID代码 [hex] | 0.F | | AS-i证书待定 | 有 | | 机械技术数据 |
|---|
| 重量 [g] | 115 | | 安装方式 | 用于Moeller外壳RMQ-Titan: I3M, I4M, I6M | | 显示器/操作件 |
|---|
| 显示 | | | 注释 |
|---|
| 注释 | | 印刷电路板也可以连接到RMQ22外壳。 | | 请勿将以下任何一点连接到外部电位： | | O-, I+, I1, I2, I3, I4 | | 连接件与AS-i电缆电流连接。 | | 须将该产品安全安装，确保裸露部件不被接触。 |
| | 包装单位 | 1 件 | | 电气连接 |
|---|
| 接口 | 电缆: 0.2 m |
| 产品认证 |
|---|
| CE认证 | √ | | ASIB认证 | √ | | EAC认证 | √ | | CRUUS认证 | √ |
| |
