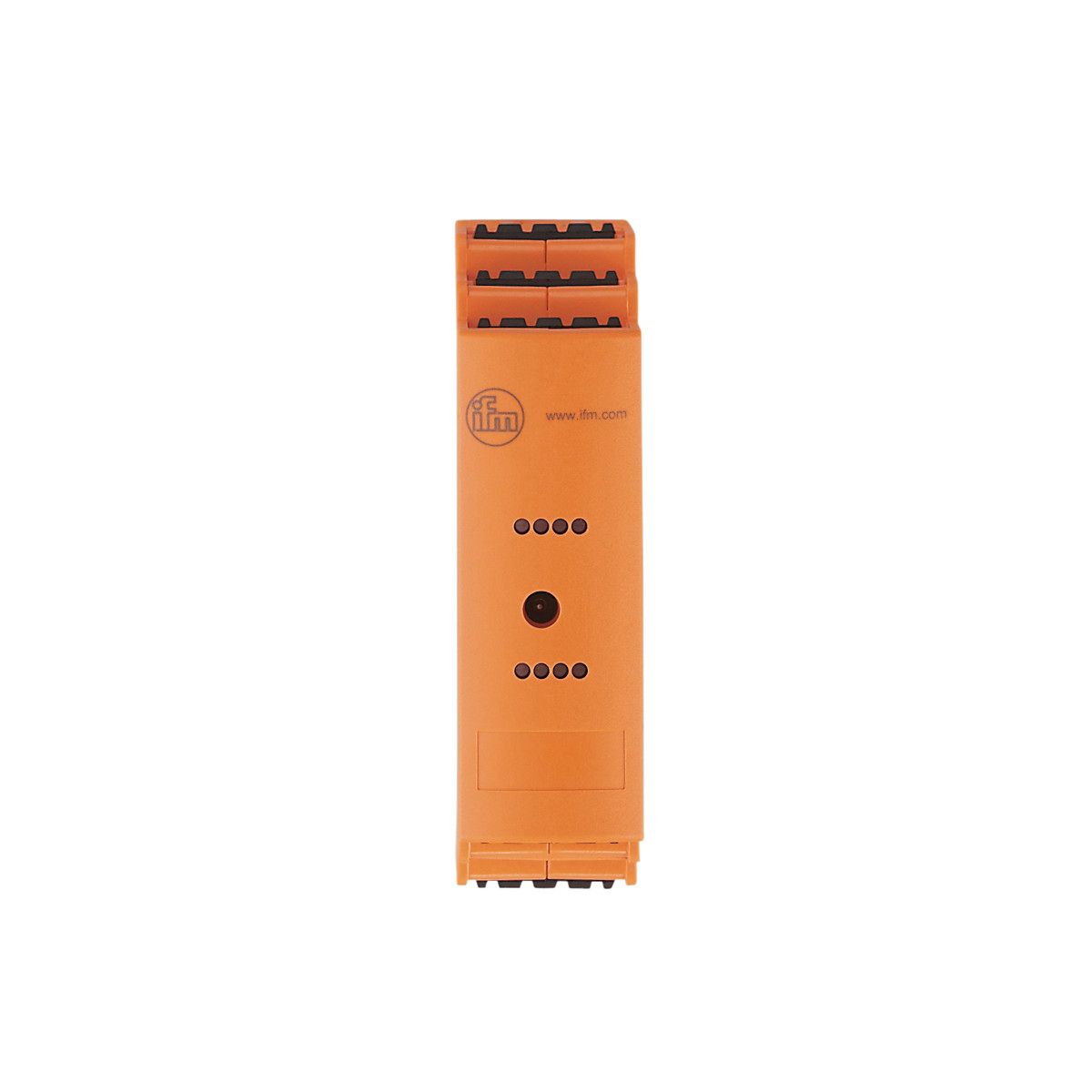

AS-Interface控制柜模块AC3218
产品名称 AS-Interface控制柜模块SmartL25 4 AO (C) C IP20
产品介绍
技术参数： | 应用 |
|---|
| 应用 | 控制柜安装 | | 电气数据 |
|---|
| 工作电压 [V] | 26.5...31.6 DC; (符合cULus - Class 2标准) | | 电流损耗 [mA] | 12...57; (外部电源) | | AS-i电流损耗最大值 [mA] | 57; (带外部电源: 25 mA) | | 反相保护 | 有 | | 当前负载总数最大值 [A] | 0.5; (带外部电源; 带外部电源: 100 mA) | | 附加电源 [V] | 20...30 DC; (AUX) | | 附加电源 | 可选 | | 总的输入/输出 |
|---|
| 输入和输出总数 | 模拟输出数量: 4 | | 输出 |
|---|
| 模拟输出数量 | 4 | | 模拟电流输出 [mA] | 0...20 | | 负载最大值 [Ω] | 600 | | 过载保护 | 有 | | 模拟量输出分辨率 | 16 (1 bit = 1 µA) | | 执行器电源输出 | AS-i / AUX | | 工作条件 |
|---|
| 环境温度 [°C] | 0...70 | | 存储温度 [°C] | -25...75 | | 允许***相对空气湿度 [%] | 90; (非凝结) | | 海拔高度最大值 [m] | 2000 | | 外壳防护等级 | IP 20 | | 防护等级接线端子 | IP 20 | | 污染度 | 2 | | 认证/测试 |
|---|
| EMC电磁兼容 | | | AS-i分类 |
|---|
| AS-i版本 | 2.11; 3.0 | | AS-i编址 | 编址插座 | | 扩展寻址模式 | 否 | | AS-i Profil | S-7.3.6 | | AS-i I/O配置 [hex] | 7 | | AS-i ID代码 [hex] | 3.6 | | AS-i证书待定 | 有 | | 参数位 | | 参数位 | 名称 | | | | | | | P0 | 不接线 | / 1 | 已预留 | / 0 | 已预留 | | | P1 | 不接线 | / 1 | 已预留 | / 0 | 已预留 | | | P2 | 外围故障指示 | : 1 | 已激活 | / 0 | 无效 | | | P3 | 不接线 | / 1 | 已预留 | / 0 | 已预留 | |
| | 机械技术数据 |
|---|
| 重量 [g] | 204 | | 安装方式 | DIN轨道安装 | | 原材料 | PC-GF20 | | 显示器/操作件 |
|---|
| 显示 | | 操作 | LED, 绿色 电压 AS-i / 24 V AUX | | 故障 | LED, 红色 | | 功能 | LED, 黄色 通道 1...4 |
| | 附件 |
|---|
| 供货范围 | | | 注释 |
|---|
| 包装单位 | 1 件 | | 电气连接 |
|---|
| 接口 | 插脚头: 4 x ; 间距: 5.0 mm |
| |
