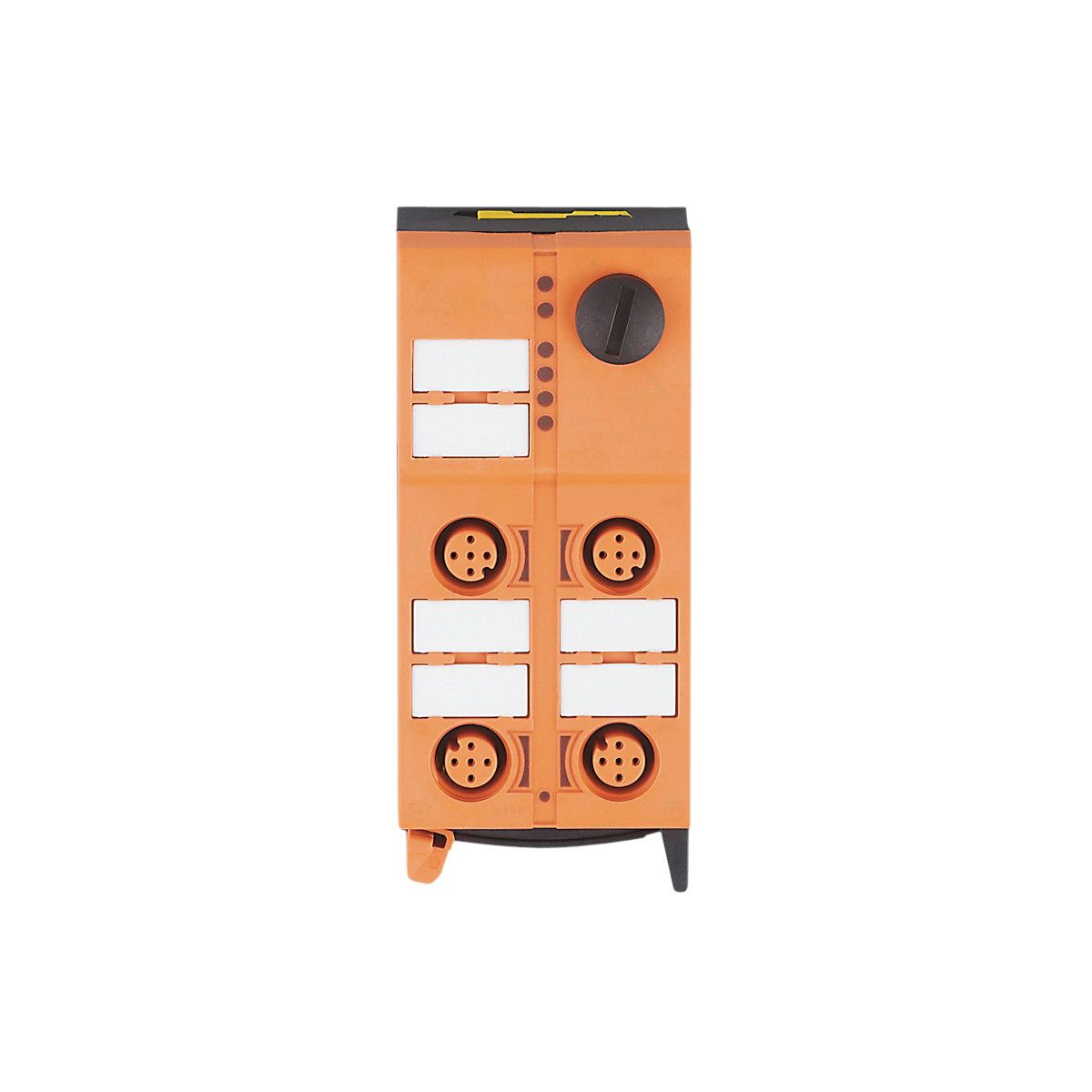

具快速安装技术的AS-Interface ClassicLine模块AC5216
产品名称 具快速安装技术的AS-Interface ClassicLine模块ClassicLine 4AI C AUX IP67
产品介绍
- 快速安装技术带来的无工具轻松安装和布线
- 三个可自由选择的扁平电缆方向
- 强大的 LED 显示运行、开关状态和错误，清晰可见
- 高防护等级，适应严苛工业环境的需求
- 用于连接传感器和执行器的 M12 连接器坚固耐用
技术参数： | 产品特征 |
|---|
| 输入和输出总数 | 模拟量输入数: 4 | | 应用 |
|---|
| 应用 | 现场安装 | | 电气数据 |
|---|
| 工作电压 [V] | 18...31.6 DC; (符合cULus - Class 2标准) | | AS-i电流损耗最大值 [mA] | 50 | | 反相保护 | 有 | | 当前负载总数最大值 [A] | 2 | | 附加电源 [V] | 16...30 DC; (AUX) | | 总的输入/输出 |
|---|
| 输入和输出总数 | 模拟量输入数: 4 | | 输入 |
|---|
| 输入传感器电源 | AUX | | 模拟量输入数 | 4; (Anschluss von 2- und 3-Draht-Sensoren) | | 模拟输入（电流） [mA] | 4...20 | | 最大额定电压负载压降 [V] | 10 | | 模拟量输入防止短路 | 有 | | 模拟量输入的分辨率 | 12 bit | | 精度/偏差 |
|---|
| 测量误差 [終值的百分比] | 0,5 *) | | 工作条件 |
|---|
| 环境温度 [°C] | -25...70 | | 外壳防护等级 | IP 67 | | 认证/测试 |
|---|
| EMC电磁兼容 | | EN 50295 | | | EN 61000-6-2 | | | EN 61000-6-3 | |
| | MTTF [年] | 105 | | AS-i分类 |
|---|
| AS-i版本 | 2.11; 3.0 | | 扩展寻址模式 | 否 | | AS-i Profil | S-7.3.E | | AS-i I/O配置 [hex] | 7 | | AS-i ID代码 [hex] | 3.E | | AS-i认证 | 123501 | | 机械技术数据 |
|---|
| 重量 [g] | 188 | | 安装方式 | AS-i扁平电缆连接 | | 原材料 | PA; 穿刺触点: CuSn6 镀镍及镀锡的 | | 显示器/操作件 |
|---|
| 显示 | | 操作 | LED, 绿色 电压 AS-i | | 故障 | LED, 红色 | | 功能 | LED, 黄色 通道 AI1...AI4 |
| | 电气连接 |
|---|
| 模块连接 | Flachkabel | | 附件 |
|---|
| 供货范围 | | | 附件(可选) | | | 注释 |
|---|
| 注释 | | AS-i和AUX之间，AS-i及模拟量输入之间具有电气隔离。 | | 插脚1和3的执行器电源可用于传感器供电。 |
| | 包装单位 | 1 件 | | 电气连接 |
|---|
| AS-i扁平电缆的快速安装技术: ; 三个方向可能的 | | 接插件: M12 |
| 产品认证 |
|---|
| CE认证 | √ | | EAC认证 | √ | | ASI认证 | √ | | CUL认证 | √ |
| |
