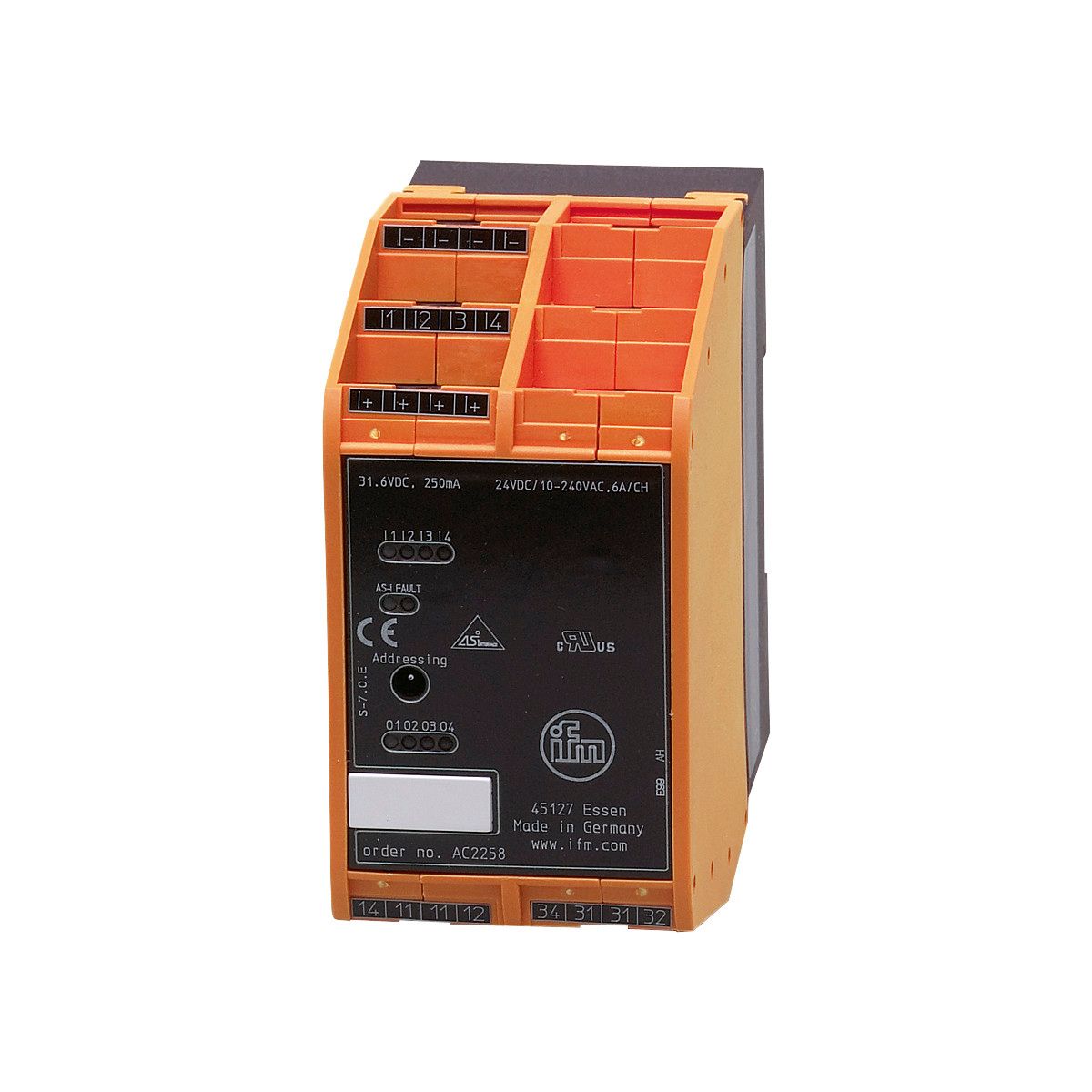

AS-Interface控制柜模块AC2258
产品名称 AS-Interface控制柜模块SmartL50 4DI 4DO R C
产品介绍
- 用于控制柜中
- 通过笼式弹簧夹简单快速布线
- 特别节省空间的设计
- 用于电源循环的双终端
- 强大的 LED 显示运行、开关状态和功能，清晰可见
技术参数： | 应用 |
|---|
| 应用 | 控制柜安装 | | 电气数据 |
|---|
| 工作电压 [V] | 26.5...31.6 DC | | AS-i电流损耗最大值 [mA] | 300 | | Watchdog集成看门狗电路 | 有 | | 总的输入/输出 |
|---|
| 输入和输出总数 | 数字输入数: 4; 继电器输出数: 4 | | 输入 |
|---|
| 数字输入数 | 4 | | 数字输入输入电路 | PNP; (Typ 2符合IEC 61131-2规定) | | 输入传感器电源 | AS-i | | 电源 [V] | 18...30; (DC) | | 输入电流负载最大值 [mA] | 200 | | 输入电流高 [mA] | 6...10 | | 输入电流低 [mA] | 0...2 | | 开关电平高平信号最小值 [V] | 11 | | 数字输入保护短路 | 有 | | 输出 |
|---|
| 电压范围DC [V] | 24; (所有输出必须提供相同的电压。: 2 x 24 V DC) | | 电压范围AC [V] | 10...240; (所有输出必须提供相同的电压。: 2 x 240 V AC，同相导线) | | 每个输出最大电流负载 [mA] | 6000; (欧姆阻力) | | 最大输出负载总电流 [A] | 6; (240 V AC; 24 V DC; 欧姆阻力) | | 继电器输出数 | 4 | | 短路保护 | 否 | | 电流单独的 | 有 | | 工作条件 |
|---|
| 环境温度 [°C] | -25...60 | | 允许***相对空气湿度 [%] | 90; (非凝结) | | 海拔高度最大值 [m] | 2000 | | 外壳防护等级 | IP 20 | | 污染度 | 2 | | 认证/测试 |
|---|
| EMC电磁兼容 | | EN 61000-6-2 | | | EN 62026-2 | | | EN 50581 | |
| | MTTF [年] | 279 | | AS-i分类 |
|---|
| AS-i版本 | 2.11; 3.0 | | AS-i编址 | 编址插座 | | 扩展寻址模式 | 否 | | AS-i Profil | S-7.0.E | | AS-i I/O配置 [hex] | 7 | | AS-i ID代码 [hex] | 0.E | | AS-i证书待定 | 有 | | 数据位 | | 数据位 | D0 | D1 | D2 | D3 | | 输入 | I-1 | I-2 | I-3 | I-4 | | 输出 | O-1 | O-2 | O-3 | O-4 |
| | 机械技术数据 |
|---|
| 重量 [g] | 275 | | 安装方式 | DIN轨道安装 | | 原材料 | PA | | 显示器/操作件 |
|---|
| 显示 | | 开关状态 | LED, 黄色 I1...I4, O1....O4 | | 操作 | LED, 绿色 AS-i | | 故障 | LED, 红色 |
| | 附件 |
|---|
| 附件(可选) | | | 注释 |
|---|
| 包装单位 | 1 件 | | 电气连接 |
|---|
| 接口 | pin header: |
| 产品认证 |
|---|
| CE认证 | √ | | EAC认证 | √ | | ASIB认证 | √ | | CRUUS认证 | √ |
| |
