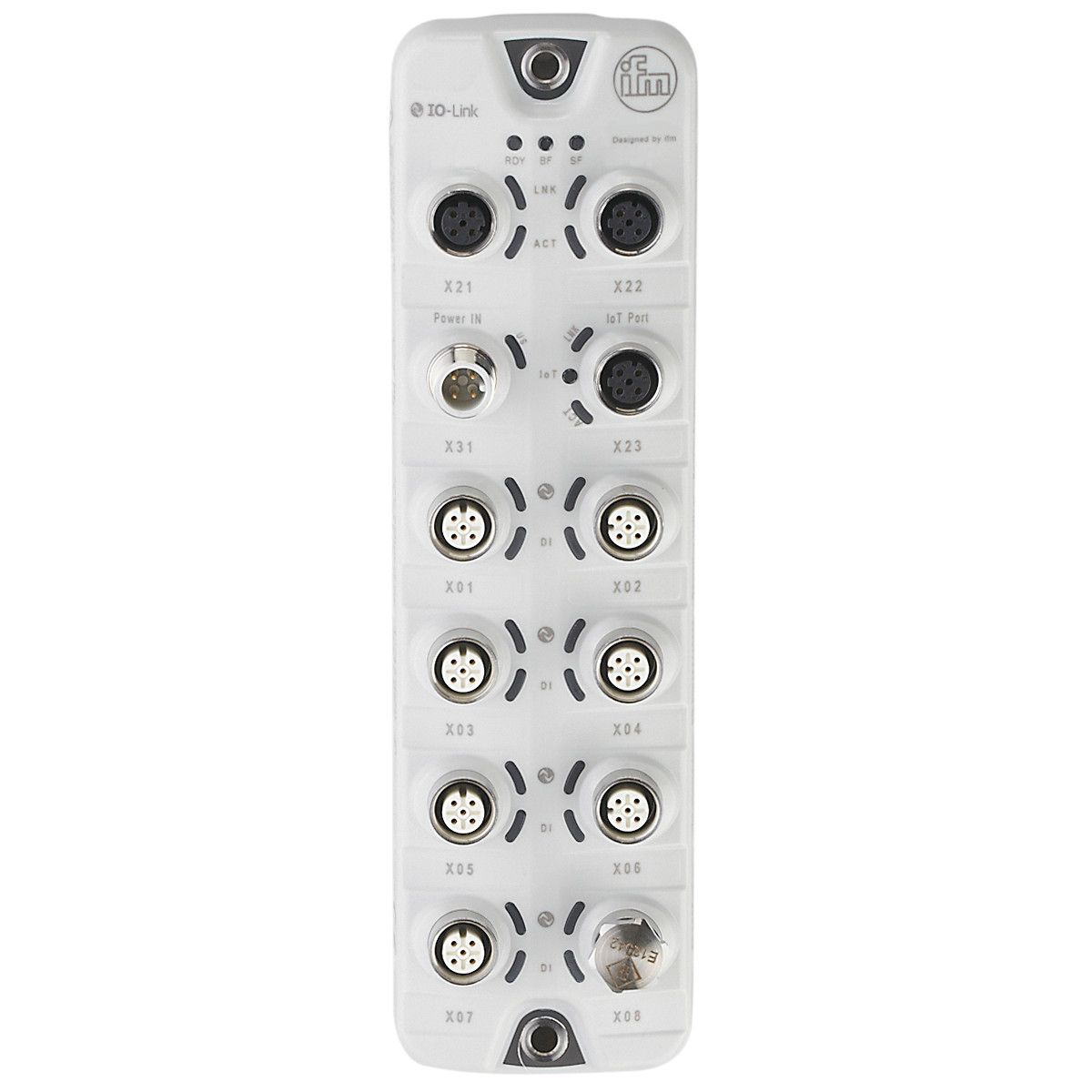

带EtherCat接口的IO-Link master AL1333
产品名称 带EtherCat接口的IO-Link master IO-Link Master DL EC 8P IP69K
产品介绍
- 自动化网络与IT网络的分离
- 连接最多八个 IO-Link 设备
- 机器数据、过程参数和诊断数据至控制器的可靠传送
- 带EtherCat接口和独立的MQTT JSON接口
- 高防护等级，满足食品和饮料工业的需求
技术参数： | 应用 |
|---|
| 应用 | 卫生系统; 用于现场应用的I/O模块 | | 菊花链功能 | 现场总线接口 | | 电气数据 |
|---|
| 工作电压 [V] | 20...28 DC; (US; 按照SELV/PELV) | | 电流损耗 [mA] | 300...3900; (US) | | 防护等级 | III | | 传感器电源US |
|---|
| 当前负载总数最大值 [A] | 3.6 | | 总的输入/输出 |
|---|
| 输入和输出总数 | 16; (可配置) | | 输入和输出总数 | 数字输入数: 16; 数字输出数量: 8 | | 输入 |
|---|
| 数字输入数 | 16; (IO-Link Port Class A: 8 x 2) | | 开关级别高 [V] | 11...28 | | 开关级别低 [V] | 0...5 | | 数字输入保护短路 | 有 | | 输出 |
|---|
| 数字输出数量 | 8; (IO-Link Port Class A: 8 x 1) | | 每个输出最大电流负载 [mA] | 300 | | 短路保护 | 有 | | 接口 |
|---|
| 通信接口 | Ethernet; IO-Link | | Ethernet - EtherCAT |
|---|
| 传输标准 | 10Base-T; 100Base-TX | | 传输率 | 10; 100 | | 协议 | EtherCAT | | 出厂设置 | | | 接口说明 | | AoE (ADS over EtherCAT) | | CoE (CANopen over EtherCAT) |
| | Ethernet - Internet of Things |
|---|
| 传输标准 | 10Base-T; 100Base-TX | | 传输率 | 10; 100 | | 协议 | MQTT JSON | | 出厂设置 | | IP地址: 169.254.x.x | | 子网络掩码: 255.255.0.0 | | gateway IP addresse: 0.0.0.0 | | MAC address: 参见型号标示 |
| | 接口说明 | | | IO-Link Master |
|---|
| 传递类型 | COM1 (4,8 kBaud); COM2 (38,4 kBaud); COM3 (230,4 kBaud) | | IO-Link revision | 1.1 | | 端口数量等级A | 8 | | 工作条件 |
|---|
| 环境温度 [°C] | -25...60 | | 存储温度 [°C] | -25...85 | | 允许***相对空气湿度 [%] | 90 | | 外壳防护等级 | IP 65; IP 66; IP 67; IP 69K; (运行带不锈钢保护盖: IP 69K) | | 污染度 | 2 | | 认证/测试 |
|---|
| EMC电磁兼容 | | | 抗冲击 | | | 抗震 | | DIN EN 60068-2-64 2009-04 | | | DIN EN 60068-2-6 2008-10 | |
| | MTTF [年] | 78 | | 机械技术数据 |
|---|
| 重量 [g] | 394.5 | | 原材料 | 外壳: PA 灰色; 插座: 不锈钢(1.4404 / 316L) | | 密封材料 | EPDM / EPDM | | 附件 |
|---|
| 供货范围 | | 保护盖: 1 x M12, 特种钢, E12542 |
| | 注释 |
|---|
| 注释 | | | 包装单位 | 1 件 | | 电气连接 - Ethernet |
|---|
| EtherCAT X21, X22 | 接插件: M12; 密封圈: EPDM | | 电气连接 - 电源 |
|---|
| X31 | 接插件: M12 | | 电气连接 - 系统接口 |
|---|
| IO-Link Port Class A X01...X08 | 接插件: M12; 密封圈: EPDM |
| 产品认证 |
|---|
| CE认证 | √ | | EAC认证 | √ | | IOLINK认证 | √ | | CUL认证 | √ |
| |
