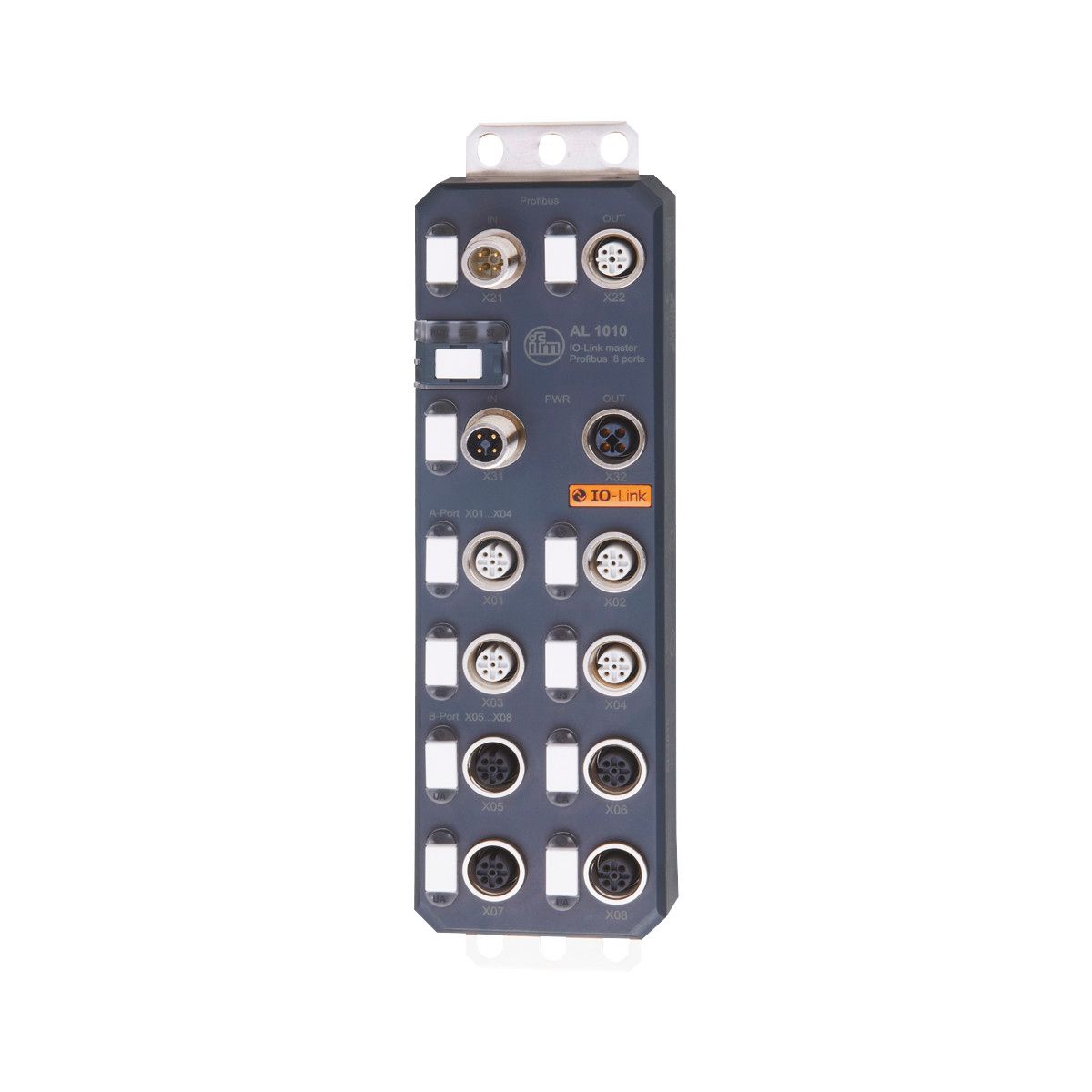

带Profibus接口的IO-Link主机AL1010
产品名称 带Profibus接口的IO-Link主机IO-Link Master PL PB 8P IP67
产品介绍
- 机器数据、过程参数和诊断数据至控制器的可靠传送
- 连接最多八个 IO-Link 设备
- 集成现场总线接口
- 工作温度范围广，防护等级高
- 坚固的外壳，适用于严苛的工业环境
技术参数： | 应用 |
|---|
| 应用 | 用于现场应用的I/O模块 | | 菊花链功能 | 电源; 现场总线接口 | | 电气数据 |
|---|
| 工作电压 [V] | 19...31.2 DC; (US) | | 防护等级 | III | | 附加电源 [V] | 19...31.2 DC; (UA) | | 执行器电源UA |
|---|
| 每个端口电流负载 [A] | 1.6 | | 传感器电源US |
|---|
| 每个端口电流负载 [A] | 0.2 | | 总的输入/输出 |
|---|
| 输入和输出总数 | 12; (可配置) | | 输入和输出总数 | 数字输入数: 12; 数字输出数量: 8 | | 输入 |
|---|
| 数字输入数 | 12; (IO-Link Port Class A: 4 x 2; IO-Link Port Class B: 4 x 1) | | 开关级别高 [V] | 15...30 | | 开关级别低 [V] | -3...5 | | 数字输入保护短路 | 有 | | 输出 |
|---|
| 数字输出数量 | 8; (IO-Link Port Class A: 4 x 1; IO-Link Port Class B: 4 x 1) | | 每个输出最大电流负载 [mA] | 200 | | 短路保护 | 有 | | 执行器电源输出 | 24 V DC | | 接口 |
|---|
| 通信接口 | IO-Link; PROFIBUS | | IO-Link Master |
|---|
| 传递类型 | COM1 (4,8 kBaud); COM2 (38,4 kBaud); COM3 (230,4 kBaud) | | IO-Link revision | 1.1 | | 端口数量等级A | 4 | | 端口数量等级B | 4 | | 工作条件 |
|---|
| 环境温度 [°C] | -25...60 | | 存储温度 [°C] | -25...85 | | 允许***相对空气湿度 [%] | 95 | | 外壳防护等级 | IP 65; IP 67 | | 认证/测试 |
|---|
| EMC电磁兼容 | | EN 61000-6-2 | | | EN 61000-4-2 ESD | 6 kV 触点放电 / 8 kV 空气放电 | | EN 61000-4-3 | | | EN 61000-4-4 | | | EN 61000-4-5 | | | EN 61000-4-6 | |
| | 抗冲击 | | | 抗震 | | | 机械技术数据 |
|---|
| 重量 [g] | 577 | | 原材料 | 外壳: PA; 插座: 黄铜 镀镍的 | | 密封材料 | FKM / FKM / FKM | | 注释 |
|---|
| 注释 | | | 包装单位 | 1 件 | | 电气连接 - PROFIBUS IN |
|---|
| X21 | 接插件: M12 | | 电气连接 - PROFIBUS OUT |
|---|
| X22 | 接插件: M12; 密封圈: FKM | | 电气连接 - 电源 IN |
|---|
| X31 | 接插件: M12 | | 电气连接 - 电源 OUT |
|---|
| X32 | 接插件: M12; 密封圈: FKM | | 电气连接 - 系统接口 |
|---|
| IO-Link Port Class A X01...X04 | 接插件: M12; 密封圈: FKM |
| 产品认证 |
|---|
| CE认证 | √ | | EAC认证 | √ | | PI认证 | √ | | CUL认证 | √ |
| |
