无源滤波器（Passive Filter）是电力系统中，通过电感（L）、电容（C）、电阻（R）等无源元件的组合设计，形成对特定频率谐波的低阻抗通路，实现对谐波电流的分流或吸收，从而改善电能质量。其核心功能包括（滤除3、5、7等主要次谐波）、（提高功率因数）及（减少电压畸变）。

使用电抗系数p=7%，调谐频率为189Hz的无功补偿回路，这种无功补偿回路吸收少量的5次谐波电流及更高次谐波;

成套装置组成

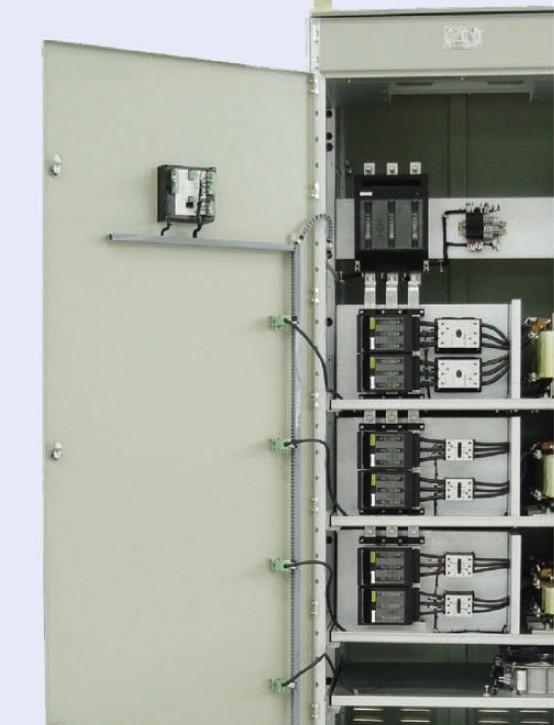

2.前门装有控制器的标准配电柜，导线端子及风扇;

4.不同的补偿方式:三相共补，分相补偿，混合补偿等;

产品特性

容量范围从50到400kvar(其它规格可订制)

海拔高度2000m以内

控制电压230V/400V，50Hz(其它规格可订制)

滤波电抗器功率损耗≤5W/kvar

配电柜侧面，背面及顶部:镀锌、覆铝锌(其它规格可订制 ]额定工作条件下，1m距离以内，封闭设备嗓音s60 dB

IP20或IP31防护等级(其它规格可订制)
