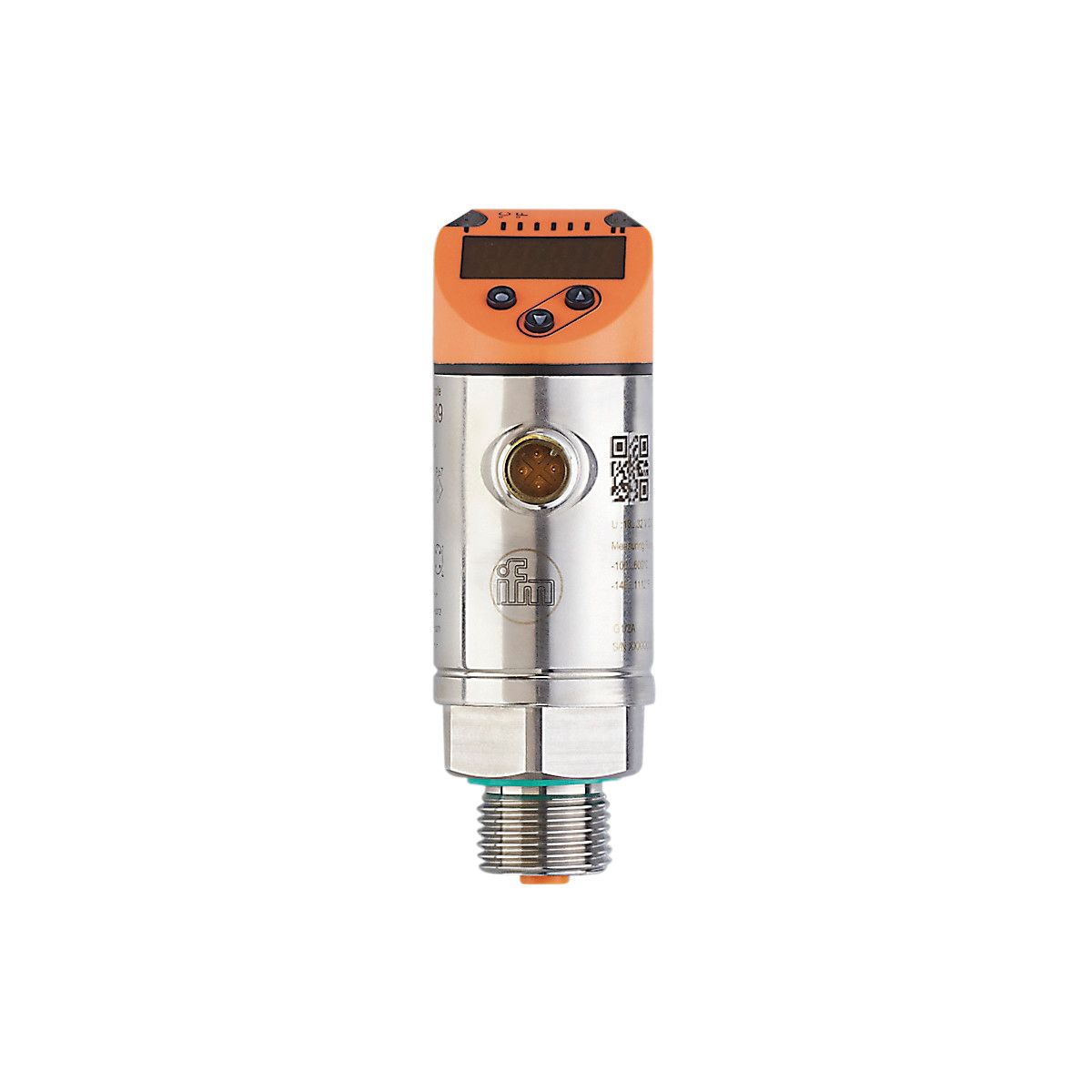

用于PT100/PT1000热电阻探头带显示屏的估算单元TR7439
产品名称 用于PT100/PT1000热电阻探头带显示屏的估算单元TR-000KDBM12-QFPKG/US
产品介绍
- 极大的温度评估范围
- 两个开关输出，其中一个带有 IO-Link 通信接口
- 友好直观的 3 按钮控制
- 红/绿显示，用于明确标识可接受的范围
- 自动识别连接的传感器类型
技术参数： | 产品特征 |
|---|
| 输入和输出总数 | 数字输出数量: 2 | | 测量范围 | | -100...600 °C | -148...1112 °F |
| | 系统接口 | 螺纹连接 G 1/2 外螺纹 | | 应用 |
|---|
| 特殊的性能 | 镀金触点 | | 应用 | 用于Pt100及Pt1000测量元件 | | 电气数据 |
|---|
| 工作电压 [V] | 18...32 DC; (符合cULus - Class 2标准) | | 电流损耗 [mA] | < 50 | | 防护等级 | III | | 反相保护 | 有 | | 开机延迟时间 [s] | 1 | | Watchdog集成看门狗电路 | 有 | | 总的输入/输出 |
|---|
| 输入和输出总数 | 数字输出数量: 2 | | 输出 |
|---|
| 输出数量 | 2 | | 输出信号 | 开关信号; IO-Link; (可配置) | | 电气设计 | PNP/NPN | | 数字输出数量 | 2 | | 输出功能 | 常开/常闭; (可设定参数) | | 开关量输出DC电压降最大值 [V] | 2.5 | | 开关量输出DC的持续电流负载 [mA] | 250 | | 短路保护 | 有 | | 短路保护类型 | 脉冲 | | 过载保护 | 有 | | 测量/设定范围 |
|---|
| 测量范围 | | -100...600 °C | -148...1112 °F |
| | 开关点, SP | | -99.8...600 °C | -147.6...1112 °F |
| | 复原点, rP | | -100...599.8 °C | -148...1111.6 °F |
| | 设定步距 | | | 分辨率 |
|---|
| 开关量输出分辨率 [K] | 0.1 | | 显示分辨率 [K] | 0.1 | | 精度/偏差 |
|---|
| 开关点精度 [K] | ± 0,3 + (± 0,1 % MS) | | 显示精确度 [K] | ± 0,3 + (± 0,1 % MS) | | 温度系数 [测量范围值的百分比 / 10 K] | 0,1; (如果出现参考条件偏差25 ± 5 °C) | | 反应时间 |
|---|
| 反应时间 [ms] | 390 | | 软件/编程 |
|---|
| 参数设定 | 迟滞/窗口; 常开/常闭; 输出极性; ON延迟、关断延时; 阻尼; 显示单位 | | 接口 |
|---|
| 通信接口 | IO-Link | | 传递类型 | COM2 (38,4 kBaud) | | IO-Link revision | 1.1 | | 工作条件 |
|---|
| 环境温度 [°C] | -25...80 | | 存储温度 [°C] | -40...100 | | 外壳防护等级 | IP 67 | | 认证/测试 |
|---|
| EMC电磁兼容 | | DIN EN 61000-6-3 | | | DIN EN 61000-6-2 | |
| | 抗冲击 | | DIN IEC 68-2-27 | 50 g (11 ms) |
| | 抗震 | | DIN EN 60068-2-6 | 20 g (10...2000 Hz) |
| | MTTF [年] | 252 | | UL认证 | | | 机械技术数据 |
|---|
| 重量 [g] | 198.5 | | 原材料 | 不锈钢(1.4404 / 316L); 不锈钢(1.4301/304); PBT+PC-GF30; PBT-GF20; PC | | 系统接口 | 螺纹连接 G 1/2 外螺纹 | | 显示器/操作件 |
|---|
| 显示 | | 显示单位 | 2 x LED, 绿色 | | 开关状态 | 2 x LED, 黄色 | | 测量值 | 字母数字显示, 红色/绿色 4位数字 |
| | 注释 |
|---|
| 注释 | | | 包装单位 | 1 件 | | 电气连接 |
|---|
| 接口 | 接插件: 1 x M12; 触头: 镀金的 |
| 产品认证 |
|---|
| CE认证 | √ | | EAC认证 | √ | | CUL认证 | √ | | IOLINK认证 | √ |
| |
