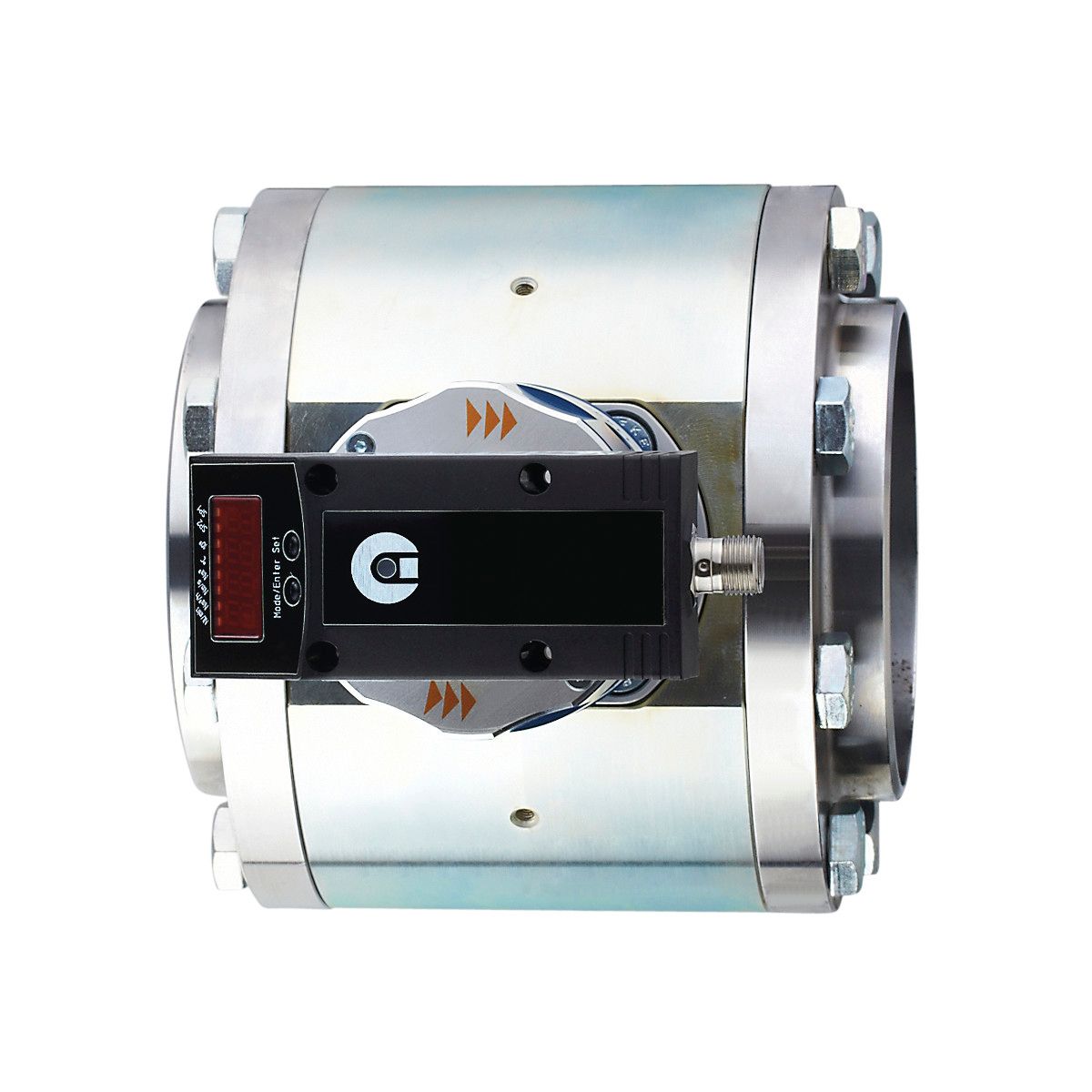

压缩空气流量计SDG152
产品名称 压缩空气流量计SDG6"/METRIS PB DN150 LM
产品介绍
- 对流量和测量进行准确测量
- 高灵敏度、高重复性和高测量动态性
- 用于对工业用压缩空气进行检测
- 带有开关输出、模拟输出和脉冲输出
- 清晰可见的 4 位 LED 显示
技术参数： | 产品特征 |
|---|
| 输入和输出总数 | 数字输出数量: 2; 模拟输出数量: 1 | | 测量范围 [m³/h] | 33...10000 | | 系统接口 | 法兰 DN150 根据:DIN 2448 | | 应用 |
|---|
| 应用 | 加法器功能 | | 介质 | 压缩空气 | | 介质说明 | | 空气质量 ISO 8573-1 | | 等级 141 | | 等级 344 |
| | 介质温度 [°C] | 0...60 | | 抗压强度 [bar] | 16 | | 抗压强度 [Mpa] | 1.6 | | 电气数据 |
|---|
| 工作电压 [V] | 19...30 DC | | 电流损耗 [mA] | < 100 | | 防护等级 | III | | 反相保护 | 有 | | 开机延迟时间 [s] | 0.5 | | 总的输入/输出 |
|---|
| 输入和输出总数 | 数字输出数量: 2; 模拟输出数量: 1 | | 输出 |
|---|
| 输出数量 | 2 | | 输出信号 | 开关信号; 模拟信号; 脉冲信号; (可配置) | | 电气设计 | PNP | | 数字输出数量 | 2 | | 输出功能 | 常开/常闭; (可设定参数) | | 开关量输出DC电压降最大值 [V] | 2 | | 开关量输出DC的持续电流负载 [mA] | 250; (每个输出) | | 模拟输出数量 | 1 | | 模拟电流输出 [mA] | 4...20; (可调整量程) | | 负载最大值 [Ω] | 500 | | 脉冲输出 | 流量计 | | 短路保护 | 有 | | 短路保护类型 | 脉冲 | | 过载保护 | 有 | | 测量/设定范围 |
|---|
| 测量范围 [m³/h] | 33...10000 | | 显示范围 [m³/h] | 0...12000 | | 流量监控 |
|---|
| 脉冲值 | 10 Nm³ | | 脉冲长度 [s] | 0,1 | | 精度/偏差 |
|---|
| 流量监控 |
|---|
| 精确度(在测量范围) | ± (3 % MW + 0,3 % MEW) / ± (6 % MW + 0,6 % MEW); (等级 141 /; 等级 344) | | 反应时间 |
|---|
| 流量监控 |
|---|
| 反应时间 [s] | 0.1; (dAP = 0) | | 工作条件 |
|---|
| 环境温度 [°C] | 0...60 | | 存储温度 [°C] | -20...85 | | 允许***相对空气湿度 [%] | 90 | | 外壳防护等级 | IP 65 | | 认证/测试 |
|---|
| EMC电磁兼容 | | EN 61000-4-2 ESD | 4 kV CD / 8 kV AD | | EN 61000-4-3 HF电磁场辐射 | 10 V/m | | EN 61000-4-4 Burst | 2 kV | | EN 61000-4-6 射频场感应的传导抗扰度 | 10 V |
| | 抗震 | | DIN IEC 68-2-6 | 5 g (55...2000 Hz) |
| | MTTF [年] | 214 | | 机械技术数据 |
|---|
| 重量 [g] | 29029 | | 原材料 | PBT-GF20; PC; PC; 不锈钢(1.4301/304); FKM; 测量区: 钢 电镀的 | | 材料(接液部件) | 不锈钢(1.4401/316); 不锈钢(1.4301/304); 陶瓷 已玻璃钝化; PEEK; 聚酯; FKM; 铝 已铝阳极氧化处理; 钢 电镀的 | | 系统接口 | 法兰 DN150 根据:DIN 2448 | | 注释 |
|---|
| 注释 | | MW = 测量值 | | MEW = Final value of the measuring range | | 根据德国工业标准DIN ISO 2533，测量、显示和设定范围针对标准容积流量 | | 有关安装和使用的说明，请您参见使用指南。 |
| | 包装单位 | 1 件 | | 电气连接 |
|---|
| 接口 | 接插件: 1 x M12 |
| |
