• 精确测量流量、消耗和介质温度
• 高灵敏度、高重复性和高测量动态性
• 用于对工业用压缩空气进行检测
• 带有开关输出、模拟输出和脉冲输出
• 可调整适应管道内径

技术参数：

产品特征
输入和输出总数	数字输出数量: 2; 模拟输出数量: 1
测量范围	0.5...143.9 m/s 8...2110 m³/h 0.12...35.18 m³/min
系统接口	螺纹连接 G 1 内螺纹
应用
安装	可调整适应管道内径; (38...254 mm)
介质	压缩空气
介质温度 [°C]	0...60
抗压强度 [bar]	16
抗压强度 [Mpa]	1.6
抗压强度 [psi]	232
允许工作压力的最大值（用于应用程序符合CRN标准） [bar]	16
电气数据
工作电压 [V]	18...30 DC; (符合EN 50178 SELV/PELV标准)
电流损耗 [mA]	< 110
防护等级	III
反相保护	有
开机延迟时间 [s]	1
总的输入/输出
输入和输出总数	数字输出数量: 2; 模拟输出数量: 1
输出
输出数量	2
输出信号	开关信号; 模拟信号; 脉冲信号; IO-Link; (可配置)
电气设计	PNP
数字输出数量	2
输出功能	常开/常闭; (可设定参数)
开关量输出DC电压降最大值 [V]	2
开关量输出DC的持续电流负载 [mA]	250; (每个输出)
模拟输出数量	1
模拟电流输出 [mA]	4...20; (可调整量程)
负载最大值 [Ω]	500
脉冲输出	流量计
短路保护	有
短路保护类型	脉冲
过载保护	有
测量/设定范围
测量范围	测量/设定范围; 流量监控; 数值用于: Ø 72 mm
测量范围	0.5...143.9 m/s 8...2110 m³/h 0.12...35.18 m³/min
显示范围	0...172.7 m/s 0...2532 m³/h 0...42.22 m³/min
分辨率	0.1 m/s 2 m³/h 0.02 m³/min
开关点, SP	1.2...143.9 m/s 18...2110 m³/h 0.28...35.18 m³/min
复原点, rP	0.5...143.2 m/s 6...2100 m³/h 0.12...35 m³/min
测量值起点, ASP	0...107.9 m/s 0...1582 m³/h 0...26.38 m³/min
测量值终点, AEP	36...143.9 m/s 528...2110 m³/h 8.8...35.18 m³/min
步距	0.1 m/s 2 m³/h 0.02 m³/min
流量监控
脉冲值	1...1000 x 10³
设定步距	1 Nm³
脉冲长度 [s]	0,7...2 (D = 72 mm)
温度监控
测量范围 [°C]	0...60
显示范围 [°C]	-12...72
分辨率 [°C]	0.2
开关点, SP [°C]	0.4...60
复原点, rP [°C]	0.2...59.8
测量值起点 [°C]	0...45
测量值终点 [°C]	15...60
设定步距 [°C]	0.2
精度/偏差
流量监控
重复精度 [測量值的百分比]	± 1,5
精确度(在测量范围)	± (6 % MW + 0,6 % MEW); (D = 72mm, T = 22 °C; 标准体积流量: 50...850 Nm³/h)
温度监控
精确度 [K]	± 2,5 (Q > 2 Nm³/h)
反应时间
流量监控
反应时间 [s]	0.1; (dAP = 0)
用于开关量输出的阻尼dAP步骤 [s]	0 - 0,2 - 0,4 - 0,6 - 0,8 - 1
温度监控
响应时间T05 / T09 [s]	30 (Q > 2 Nm³/h)
软件/编程
参数设定	流量监控; 数量计; 预设容量计; 温度监控; 迟滞/窗口; 常开/常闭; 电流输出/脉冲输出; 显示屏可旋转及关闭; 显示单位; 累加器
接口
通信接口	IO-Link
传递类型	COM2 (38,4 kBaud)
IO-Link revision	1.1
SDCI标准	IEC 61131-9
外形	Smart Sensor: Process Data Variable; Device Identification
SIO模式	有
必需的mater port type	A
模拟过程数据	3
二位输出过程数据	2
处理周期最小值 [ms]	5
支持的DeviceID	运行方式 DeviceID 默认 381
工作条件
环境温度 [°C]	0...60
存储温度 [°C]	-20...85
允许***相对空气湿度 [%]	90
外壳防护等级	IP 65
认证/测试
EMC电磁兼容	DIN EN 60947-5-9 DIN EN 61000-6-3
抗震	DIN EN 60068-2-6 5 g (55...2000 Hz)
MTTF [年]	213
机械技术数据
重量 [g]	539.5
原材料	PBT-GF20; PC; 不锈钢(1.4301/304); FKM
材料(接液部件)	不锈钢(1.4401/316); 不锈钢(1.4301/304); 陶瓷 已玻璃钝化; PEEK; 聚酯; FKM
系统接口	螺纹连接 G 1 内螺纹
显示器/操作件
显示	显示单位 4 x LED, 绿色 (Nm³/min, Nm³/h, Nm³, °C) 功能显示 1 x LED, 绿色 开关状态 2 x LED, 黄色 测量值 字母数字显示, 4位数字 编程 字母数字显示, 4位数字
注释
注释	根据德国工业标准DIN ISO 2533，测量、显示和设定范围针对标准容积流量 D = 管内径
包装单位	1 件
电气连接
接口	接插件: 1 x M12
图表

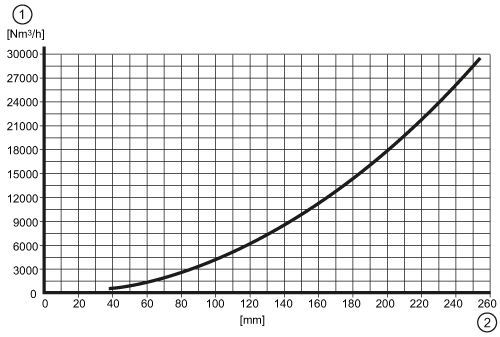

测量范围终值参照内部管道直径
