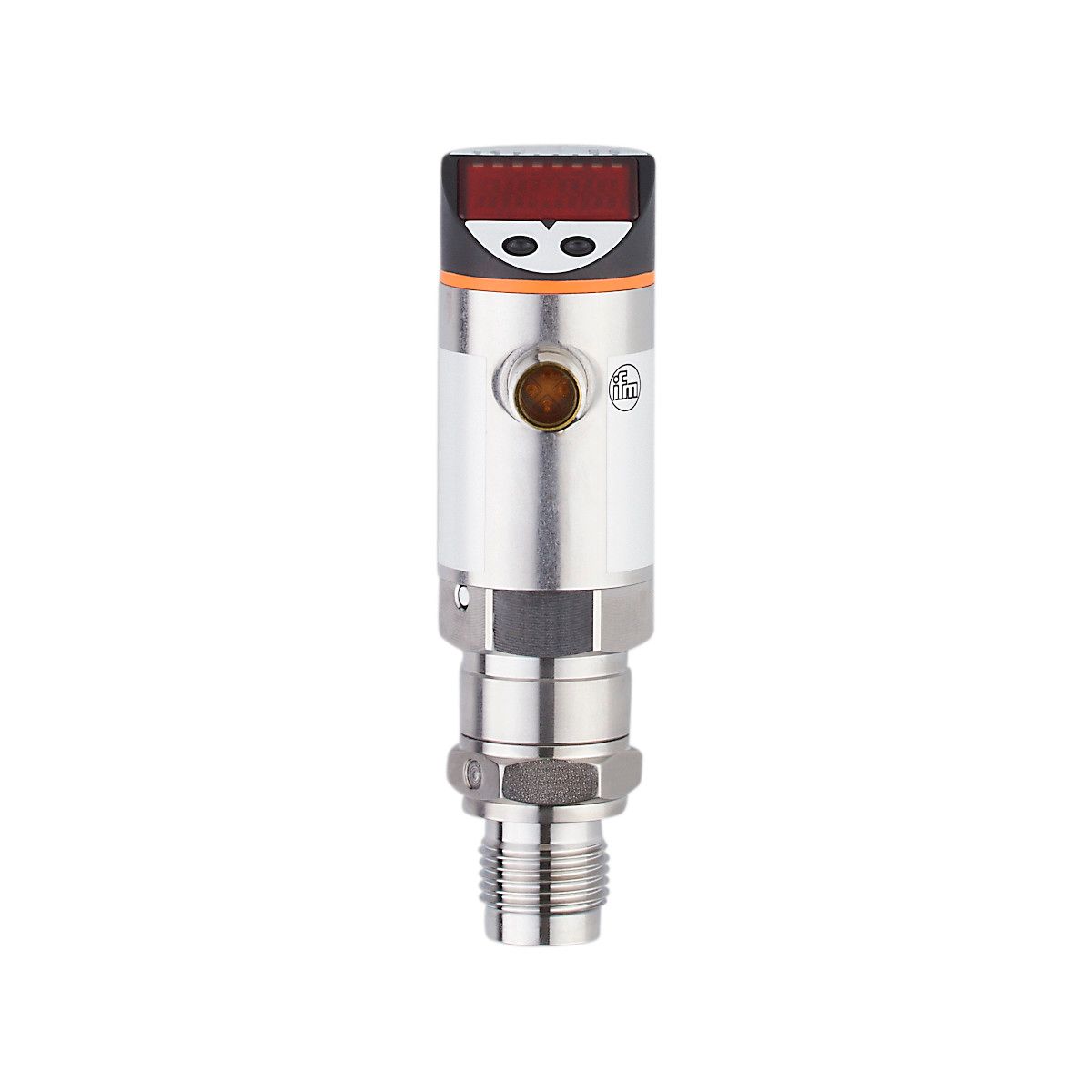

带显示屏的压力传感器PY2033
产品名称 带显示屏的压力传感器PN-025-RDR12-MFRKG/US/V
产品介绍
- 2 个开关输出；可将其中一个编程为模拟输出
- 清晰可见的 4 位 LED 显示
- 可选择特定国家的压力单位
- 高负载保护，长期稳定性
- 可选输出极性
技术参数： | 产品特征 |
|---|
| 输出信号 | 开关信号; 模拟信号; (可配置) | | 测量范围 | | -1...25 bar | -14.5...362.5 psi | -0.1...2.5 MPa |
| | 系统接口 | 螺纹连接 G 1/2 外螺纹 | | 应用 |
|---|
| 特殊的性能 | 镀金触点 | | 介质 | 液体和气体介质 | | 介质温度 [°C] | -25...80 | | 爆破压力最小值 | | | 抗压强度 | | | 压力 | 相对压力 | | 齐平安装 | 有 | | 电气数据 |
|---|
| 工作电压 [V] | 18...32 DC; (符合EN 50178 SELV/PELV标准) | | 电流损耗 [mA] | < 35 | | 绝缘电阻最小值 [MΩ] | 100; (500 V DC) | | 防护等级 | III | | 反相保护 | 有 | | 开机延迟时间 [s] | 0.3 | | Watchdog集成看门狗电路 | 有 | | 总的输入/输出 |
|---|
| 输入和输出总数 | 数字输出数量: 2; 模拟输出数量: 1 | | 输出 |
|---|
| 输出数量 | 2 | | 输出信号 | 开关信号; 模拟信号; (可配置) | | 电气设计 | PNP/NPN | | 数字输出数量 | 2 | | 输出功能 | 常开/常闭; (可设定参数) | | 开关量输出DC电压降最大值 [V] | 2 | | 开关量输出DC的持续电流负载 [mA] | 250 | | 开关频率DC [Hz] | < 500 | | 模拟输出数量 | 1 | | 模拟电流输出 [mA] | 4...20; (可调整量程 1:4) | | 负载最大值 [Ω] | (Ub - 10 V) / 20 mA | | 模拟电压输出 [V] | 0...10; (可调整量程 1:4) | | 负载电阻最小值 [Ω] | 2000 | | 短路保护 | 有 | | 短路保护类型 | 脉冲 | | 过载保护 | 有 | | 测量/设定范围 |
|---|
| 测量范围 | | -1...25 bar | -14.5...362.5 psi | -0.1...2.5 MPa |
| | 开关点, SP | | -0.8...25 bar | -11.5...362.5 psi | -0.08...2.5 MPa |
| | 复原点, rP | | -0.9...24.9 bar | -13...361 psi | -0.09...2.49 MPa |
| | 测量值起点 | | -1...18.75 bar | -14.5...272 psi | -0.1...1.88 MPa |
| | 测量值终点 | | 5.25...25 bar | 76...362.5 psi | 0.53...2.5 MPa |
| | 设定步距 | | | 出厂设定 | | SP1 = 6.25 bar | rP1 = 5.75 bar | | SP2 = 18.75 bar | rP2 = 18.25 bar | | ASP = 0.00 bar | AEP = 25.00 bar |
| | 精度/偏差 |
|---|
| 开关点精度 [测量范围值的%] | < ± 0,4; (Turn down 1:1) | | 重复精度 [测量范围值的%] | < ± 0,1; (温度波动< 10 K; Turn down 1:1) | | 特征曲线偏差 [测量范围值的%] | < ± 0,3 (BFSL) / < ± 0,6 (LS); (Turn down 1:1; BFSL = Best Fit Straight Line; LS = 极限点设定) | | 线性偏差 [测量范围值的%] | < ± 0,5; (Turn down 1:1) | | 滞后偏差 [测量范围值的%] | < ± 0,1; (Turn down 1:1) | | 长时间稳定性 [测量范围值的%] | < ± 0,1; (Turn down 1:1; 每年) | | 温度系数零点 [测量范围值的百分比 / 10 K] | < ± 0,25; (0...80 °C) | | 温度系数量程 [测量范围值的百分比 / 10 K] | < ± 0,25; (0...80 °C) | | 反应时间 |
|---|
| 反应时间 [ms] | < 1.5 | | 用于开关量输出的阻尼dAP [s] | 0.01...4 | | 用于模拟量输出的阻尼 (dAA) [s] | 0.01...4 | | 模拟输出响应时间最大值 [ms] | 3 | | 软件/编程 |
|---|
| 参数设定 | 迟滞/窗口; 常开/常闭; 输出极性; 电流/电压输出; 阻尼; 显示值适应; 显示屏可旋转及关闭; 显示单位; 零点; 测量范围值 | | 工作条件 |
|---|
| 环境温度 [°C] | -25...80 | | 注意环境温度 | | | 环境温度 [°C] | -25...65 | | 注意环境温度 | | | 存储温度 [°C] | -40...100 | | 外壳防护等级 | IP 65 | | 认证/测试 |
|---|
| EMC电磁兼容 | | DIN EN 61000-6-2 | | | DIN EN 61000-6-3 | |
| | 抗冲击 | | DIN EN 60068-2-27 | 50 g (11 ms) |
| | 抗震 | | DIN EN 60068-2-6 | 20 g (10...2000 Hz) |
| | MTTF [年] | 167.14 | | 机械技术数据 |
|---|
| 重量 [g] | 404.5 | | 原材料 | 不锈钢(1.4301/304); 不锈钢(1.4435 / 316L); PC; PBT; PEI; PTFE | | 材料(接液部件) | 不锈钢(1.4435 / 316L) | | 开关动作寿命 | 1亿 | | 系统接口 | 螺纹连接 G 1/2 外螺纹 | | 用于压力转移的填充液 | NEOBEE（食品级，符合FDA规范） | | 显示器/操作件 |
|---|
| 显示 | | 显示单位 | 3 x LED, 绿色 | | 开关状态 | 2 x LED, 黄色 | | 功能显示 | 字母数字显示, 4位数字 | | 测量值 | 字母数字显示, 4位数字 |
| | 注释 |
|---|
| 包装单位 | 1 件 | | 电气连接 |
|---|
| 接口 | 接插件: 1 x M12; 触头: 镀金的 |
| |
