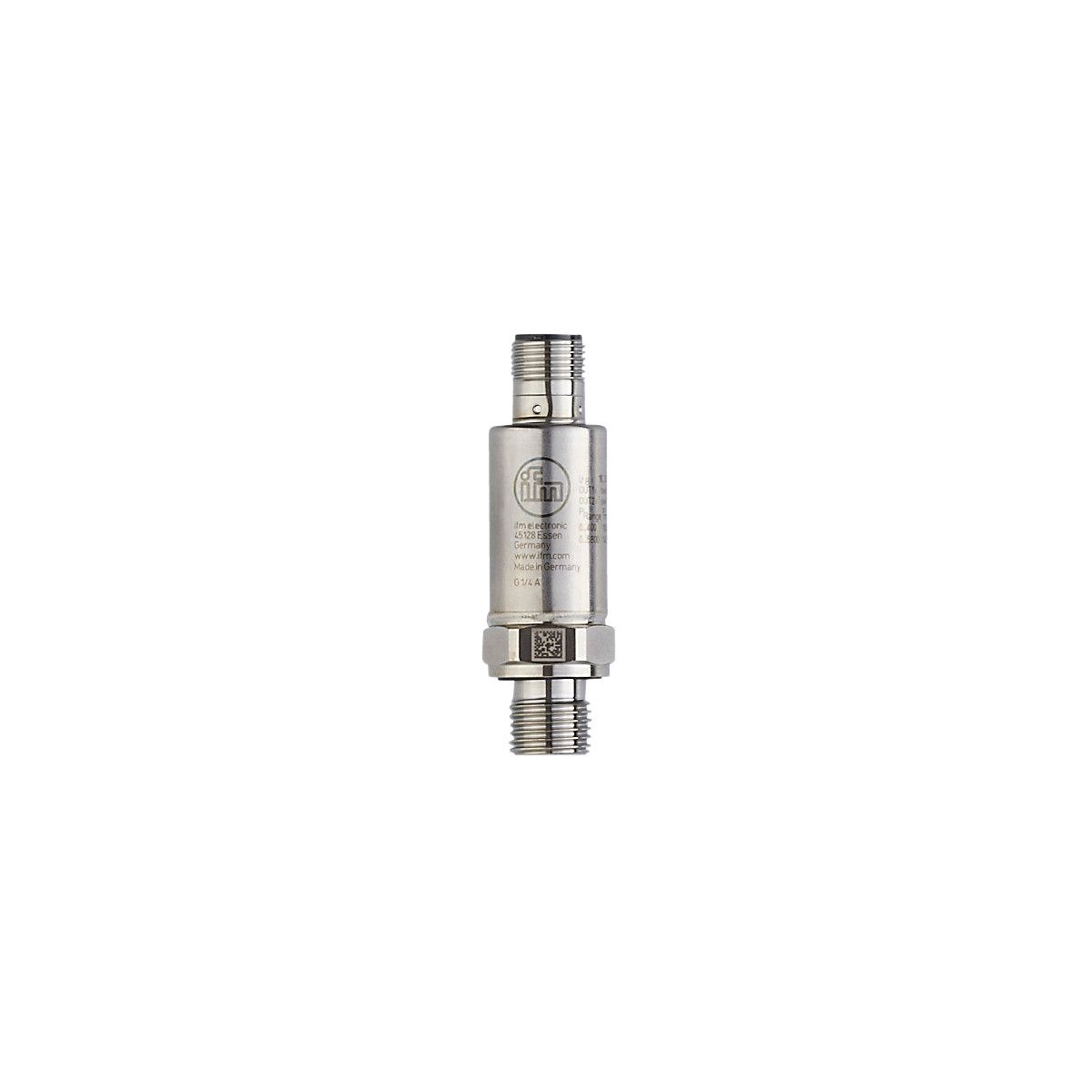

| 产品特征 |
|---|
| 输出信号 | 开关信号; IO-Link; (可配置) |
| 测量范围 | | 0...100 bar | 0...1450 psi | 0...10 MPa |
|
| 系统接口 | 螺纹连接 G 1/4 外螺纹 (DIN EN ISO 1179-2); 内螺纹:M5 |
| 应用 |
|---|
| 测量元件 | 金属膜片 |
| 应用 | 用于工业应用 |
| 介质 | 液体和气体介质 |
| 介质温度 [°C] | -40...90 |
| 爆破压力最小值 | |
| 抗压强度 | |
| 注意抗压强度 | |
| 耐真空 [mbar] | -1000 |
| 压力 | 相对压力 |
| 电气数据 |
|---|
| 工作电压 [V] | 18...30 DC |
| 电流损耗 [mA] | < 15 |
| 绝缘电阻最小值 [MΩ] | 100; (500 V DC) |
| 防护等级 | III |
| 反相保护 | 有 |
| 开机延迟时间 [s] | < 0.3 |
| 总的输入/输出 |
|---|
| 输入和输出总数 | 数字输出数量: 2 |
| 输出 |
|---|
| 输出数量 | 2 |
| 输出信号 | 开关信号; IO-Link; (可配置) |
| 电气设计 | PNP/NPN |
| 数字输出数量 | 2 |
| 输出功能 | 常开/常闭; (可设定参数) |
| 开关量输出DC电压降最大值 [V] | 2 |
| 开关量输出DC的持续电流负载 [mA] | 100 |
| 开关频率DC [Hz] | < 130 |
| 短路保护 | 有 |
| 短路保护类型 | 脉冲 |
| 过载保护 | 有 |
| 测量/设定范围 |
|---|
| 测量范围 | | 0...100 bar | 0...1450 psi | 0...10 MPa |
|
| 开关点, SP | | 1...100 bar | 15...1450 psi | 0.1...10 MPa |
|
| 复原点, rP | | 0.51...99.51 bar | 7...1443 psi | 0.051...9.951 MPa |
|
| 设定步距 | |
| 出厂设定 | | SP1 = 25 bar | rP1 = 23 bar | ou1 = Hno; | | SP2 = 75 bar | rP2 = 73 bar | ou2 = Hno; | | dS1/dS2 = 0 ms | dr1/dr2 = 0 ms |
| | coF = 0 % | P-n = PnP | dAP= 60 ms |
|
| 温度监控 |
|---|
| 测量范围 | |
| 开关点, SP | | -38...90 °C | -36.4...194 °F |
|
| 复原点, rP | | -40...88 °C | -40...190.4 °F |
|
| 设定步距 | |
| 精度/偏差 |
|---|
| 开关点精度 [测量范围值的%] | < ± 0,5 (nach DIN EN 61298-2) |
| 重复精度 [测量范围值的%] | < ± 0,05; (温度波动< 10 K) |
| 特征曲线偏差 [测量范围值的%] | < ± 0,5; (Linearität einschliesslich Hysterese und Wiederholgenauigkeit, Grenzpunkteinstellung nach DIN EN IEC 62828-1) |
| 线性偏差 [测量范围值的%] | < ± 0,1 (BFSL) / < ± 0,2 (LS) |
| 滞后偏差 [测量范围值的%] | < ± 0,2 |
| 长时间稳定性 [测量范围值的%] | < ± 0,1; (每6个月) |
| 温度系数零点 [测量范围值的百分比 / 10 K] | < 0,1 (-25...90 °C) / < 0,2 (-40...-25 °C) |
| 温度系数量程 [测量范围值的百分比 / 10 K] | < 0,1 (-25...90 °C) / < 0,2 (-40...-25 °C) |
| 温度监控 |
|---|
| 精确度 [K] | ± 2 K + (0.1 x（环境温度 - 介质温度)) |
| 注释 | 温度范围-10至80 °C |
| 反应时间 |
|---|
| 反应时间 [ms] | < 3 |
| 温度监控 |
|---|
| 响应时间T05 / T09 [s] | < 80 / < 210 ( 在ifm参考条件下 ) |
| 软件/编程 |
|---|
| 参数设定 | 迟滞/窗口; 常开/常闭; 输出极性; ON延迟、关断延时; 阻尼 |
| 接口 |
|---|
| 通信接口 | IO-Link |
| 传递类型 | COM2 (38,4 kBaud) |
| IO-Link revision | 1.1 |
| SDCI标准 | IEC 61131-9 |
| 外形 | Identification and Diagnosis (0x4000), Measurement Data Channel (0x800A) |
| SIO模式 | 有 |
| 必需的mater port type | A |
| 模拟过程数据 | 5 |
| 二位输出过程数据 | 2 |
| 处理周期最小值 [ms] | 4.5 |
| IO-Link压力分辨率 [bar] | 0.05 |
| IO-Link压力分辨率 [MPa] | 0.005 |
| IO-Link温度分辨率 [K] | 0.2 |
| IO-Link过程数据（周期性） | | 功能 | 位长 | | 压力 | 16 | | 温度 | 16 | | 设备状态 | 4 | | 二进制开关信息 | 2 |
|
| IO-Link功能（非周期性） | 应用特定标签; 内部温度; 运行小时数计数器; 开关循环数计数器; 压力峰值计数器; 温度峰值计数器 |
| 支持的DeviceID | |
| 工作条件 |
|---|
| 环境温度 [°C] | -40...90 |
| 存储温度 [°C] | -40...100 |
| 外壳防护等级 | IP 67; IP 69K |
| 认证/测试 |
|---|
| EMC电磁兼容 | |
| 抗冲击 | | DIN EN 60068-2-27 | 500 g (1 ms) |
|
| 抗震 | | DIN EN 60068-2-6 | 20 g (10...2000 Hz) |
|
| MTTF [年] | 668 |
| UL认证 | |
| 承压设备指令 | 良好的工程实践; 可用于第2组流体; 根据需求流体组1的流体 |
| 机械技术数据 |
|---|
| 重量 [g] | 56.8 |
| 原材料 | 1.4542 (17-4 PH / 630); 不锈钢(1.4404 / 316L); PEI |
| 材料(接液部件) | 不锈钢(1.4305/303); 1.4542 (17-4 PH / 630) |
| 开关动作寿命 | 6千万; (在额定压力的1.2倍) |
| 拧紧扭矩 [Nm] | 25...35; (推荐的拧紧扭矩; 取决于润滑、密封及压力等级) |
| 系统接口 | 螺纹连接 G 1/4 外螺纹 (DIN EN ISO 1179-2); 内螺纹:M5 |
| 过程连接密封 | FKM (符合DIN 3869标准) |
| 已集成限制器元件 | 有 |
| 注释 |
|---|
| 注释 | | BFSL = Best Fit Straight Line | | LS = 极限点设定 |
|
| 包装单位 | 1 件 |
| 电气连接 |
|---|
| 接口 | 接插件: 1 x M12 |
