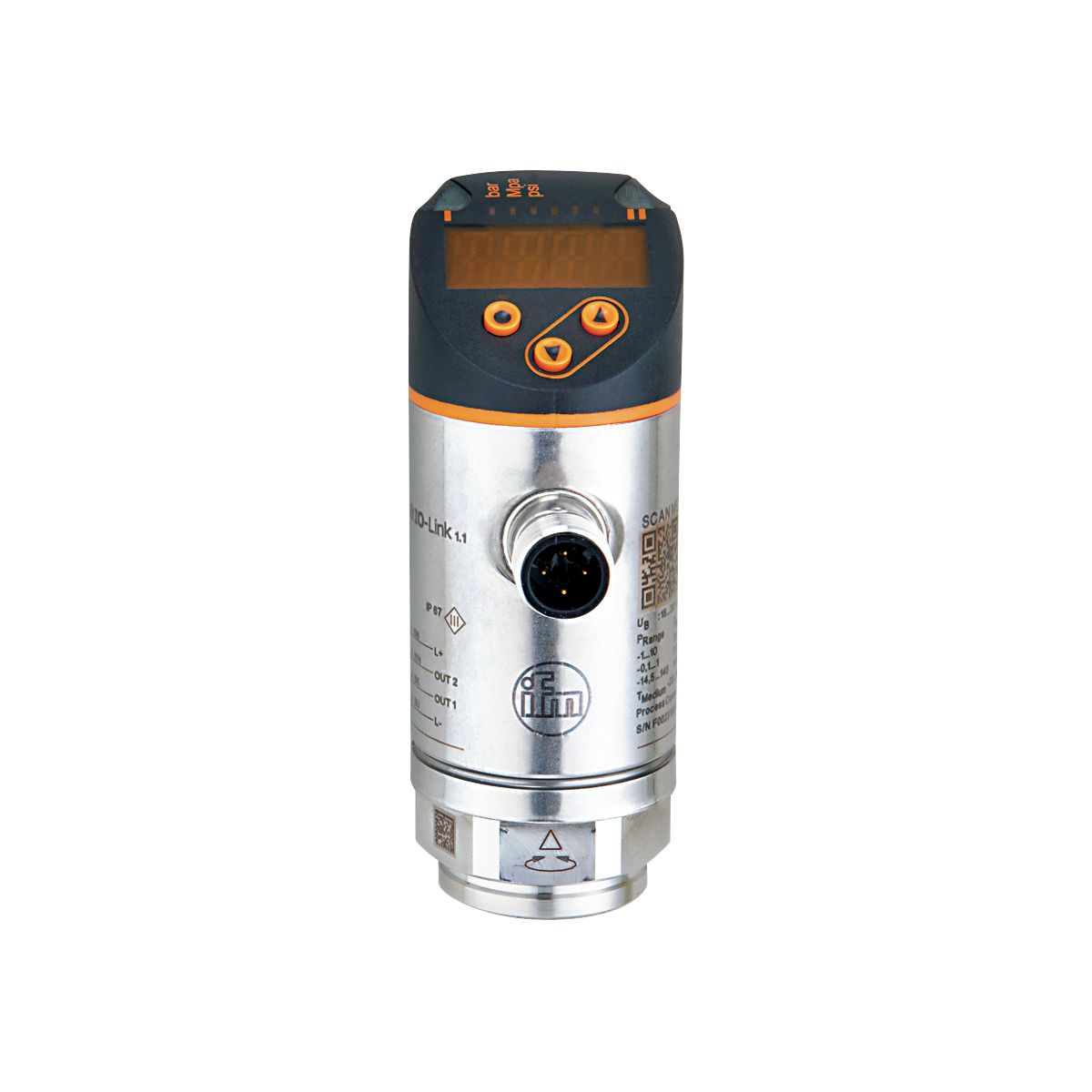

带显示屏的压力传感器PN7071
产品名称 带显示屏的压力传感器PN-250-SER14-QFRKG/US/V
产品介绍
技术参数： | 产品特征 |
|---|
| 输出信号 | 开关信号; IO-Link; (可配置) | | 测量范围 | | 0...250 bar | 0...3620 psi | 0...25 MPa |
| | 系统接口 | 螺纹连接 G 1/4 内螺纹 | | 应用 |
|---|
| 特殊的性能 | 镀金触点 | | 测量元件 | 金属膜片 | | 应用 | 用于工业应用 | | 介质 | 液体和气体介质 | | 介质温度 [°C] | -25...80 | | 爆破压力最小值 | | | 抗压强度 | | | 耐真空 [mbar] | -1000 | | 压力 | 相对压力 | | 电气数据 |
|---|
| 工作电压 [V] | 18...30 DC; (符合EN 50178 SELV/PELV标准) | | 电流损耗 [mA] | < 35 | | 绝缘电阻最小值 [MΩ] | 100; (500 V DC) | | 防护等级 | III | | 反相保护 | 有 | | 开机延迟时间 [s] | < 0.3 | | Watchdog集成看门狗电路 | 有 | | 总的输入/输出 |
|---|
| 输入和输出总数 | 数字输出数量: 2 | | 输出 |
|---|
| 输出数量 | 2 | | 输出信号 | 开关信号; IO-Link; (可配置) | | 电气设计 | PNP/NPN | | 数字输出数量 | 2 | | 输出功能 | 常开/常闭; (可设定参数) | | 开关量输出DC电压降最大值 [V] | 2.5 | | 开关量输出DC的持续电流负载 [mA] | 150; (200 (...60 °C) 250 (...40 °C)) | | 开关频率DC [Hz] | < 170 | | 短路保护 | 有 | | 短路保护类型 | 脉冲 | | 过载保护 | 有 | | 测量/设定范围 |
|---|
| 测量范围 | | 0...250 bar | 0...3620 psi | 0...25 MPa |
| | Factory setting / CMPT = 2 |
|---|
| 开关点, SP | | 2...250 bar | 40...3620 psi | 0.2...25 MPa |
| | 复原点, rP | | 1...249 bar | 20...3600 psi | 0.1...24.9 MPa |
| | SP与rP间的最小距离 | | | 设定步距 | | | Status_B High Resolution / CMPT = 3 |
|---|
| 开关点, SP | | 2...250 bar | 30...3626 psi | 0.2...25 MPa |
| | 复原点, rP | | 1...249 bar | 12...3608 psi | 0.1...24.9 MPa |
| | SP与rP间的最小距离 | | | 设定步距 | | | 精度/偏差 |
|---|
| 开关点精度 [测量范围值的%] | < ± 0,5 | | 重复精度 [测量范围值的%] | < ± 0,1; (温度波动< 10 K) | | 特征曲线偏差 [测量范围值的%] | < ± 0,25 (BFSL) / < ± 0,5 (LS); (BFSL = Best Fit Straight Line; LS = 极限点设定) | | 滞后偏差 [测量范围值的%] | < ± 0,25 | | 长时间稳定性 [测量范围值的%] | < ± 0,05; (每6个月) | | 温度系数零点 [测量范围值的百分比 / 10 K] | 0,2; (-25...80 °C) | | 温度系数量程 [测量范围值的百分比 / 10 K] | 0,2; (-25...80 °C) | | 反应时间 |
|---|
| 反应时间 [ms] | < 3 | | 可编程的延迟时间dS, dr [s] | 0...50 | | 软件/编程 |
|---|
| 参数设定 | 迟滞/窗口; 常开/常闭; 输出极性; ON延迟、关断延时; 阻尼; 显示单位 | | 接口 |
|---|
| 通信接口 | IO-Link | | 传递类型 | COM2 (38,4 kBaud) | | IO-Link revision | 1.1 | | SDCI标准 | IEC 61131-9 | | SIO模式 | 有 | | 必需的mater port type | A; (当针脚2未连接时: B) | | 模拟过程数据 | 1 | | 二位输出过程数据 | 2 | | 支持的DeviceID | | 运行方式 | DeviceID | | Factory setting / CMPT = 2 | 400 | | Status_B High Resolution / CMPT = 3 | 598 | | PN7001 | 308 |
| | 注释 | | | Factory setting / CMPT = 2 |
|---|
| 外形 | Smart Sensor: Process Data Variable; Device Identification, Device Diagnosis | | 处理周期最小值 [ms] | 2.3 | | IO-Link压力分辨率 [bar] | 1 | | IO-Link压力分辨率 [MPa] | 0.1 | | IO-Link过程数据（周期性） | | | IO-Link功能（非周期性） | 应用特定标签 | | Status_B High Resolution / CMPT = 3 |
|---|
| 外形 | Smart Sensor ED2: Digital Measuring Sensor (0x000A), Identification and Diagnosis (0x4000) | | 处理周期最小值 [ms] | 3 | | IO-Link压力分辨率 [bar] | 0.1 | | IO-Link压力分辨率 [MPa] | 0.02 | | IO-Link过程数据（周期性） | | | IO-Link功能（非周期性） | 应用特定标签 | | 工作条件 |
|---|
| 环境温度 [°C] | -25...80 | | 存储温度 [°C] | -40...100 | | 外壳防护等级 | IP 65; IP 67 | | 认证/测试 |
|---|
| EMC电磁兼容 | | DIN EN 61000-6-2 |
| | DIN EN 61000-6-3 |
|
| | 抗冲击 | | DIN EN 60068-2-27 | 50 g (11 ms) |
| | 抗震 | | DIN EN 60068-2-6 | 20 g (10...2000 Hz) |
| | MTTF [年] | 214 | | UL认证 | | | 承压设备指令 | 良好的工程实践; 可用于第2组流体; 根据需求流体组1的流体 | | 机械技术数据 |
|---|
| 重量 [g] | 239.2 | | 原材料 | 1.4542 (17-4 PH / 630); 不锈钢(1.4404 / 316L); PBT+PC-GF30; PBT-GF20; PC | | 材料(接液部件) | 1.4542 (17-4 PH / 630) | | 开关动作寿命 | 1亿 | | 拧紧扭矩 [Nm] | 25...35; (推荐的拧紧扭矩; 取决于润滑、密封及压力等级) | | 系统接口 | 螺纹连接 G 1/4 内螺纹 | | 已集成限制器元件 | 否(可以改装 ) | | 显示器/操作件 |
|---|
| 显示 | | 显示单位 | 3 x LED, 绿色 (bar, psi, MPa) | | 开关状态 | 2 x LED, 黄色 | | 测量值 | 字母数字显示, 红色/绿色 4位数字 |
| | 注释 |
|---|
| 包装单位 | 1 件 | | 电气连接 |
|---|
| 接口 | 接插件: 1 x M12; 触头: 镀金的 |
| 产品认证 |
|---|
| CE认证 | √ | | EAC认证 | √ | | CUL认证 | √ | | IOLINK认证 | √ |
| |
