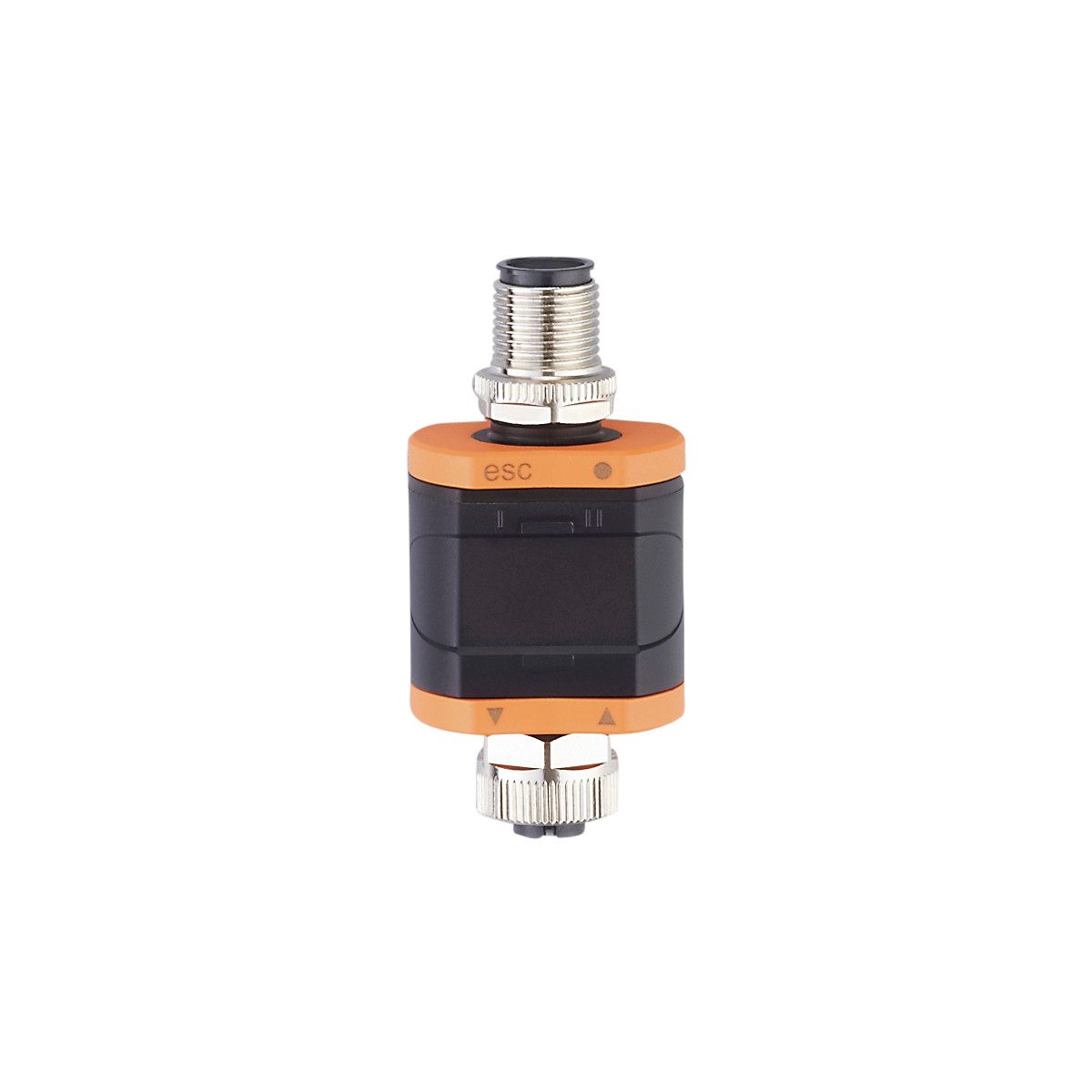

用于模拟信号的评估系统及显示器DP2200
产品名称 用于模拟信号的评估系统及显示器Analog Threshold Displ./4-20mA
产品介绍
- 用于模拟传感器的可靠限值监控
- 清晰可见的 LED 显示，包含红/绿颜色变化
- 通过 IO-Link 的友好通信和参数化
- 高防护等级的紧凑外壳
- 对测得模拟值的可靠 IO-Link 信号转换
技术参数： | 应用 |
|---|
| 应用 | 模拟信号的分散式显示、预处理及转换 | | 电气数据 |
|---|
| 工作电压 [V] | 18...30 DC; (按照SELV/PELV) | | 额定电压DC [V] | 24 | | 电流损耗 [mA] | 30...830; (24 V DC, 满载) | | 总的输入/输出 |
|---|
| 输入和输出总数 | 模拟量输入数: 1; 数字输出数量: 1 | | 输入 |
|---|
| 输入传感器电源 | 24 V DC | | 模拟量输入数 | 1 | | 模拟输入（电流） [mA] | 4...20 | | 输出 |
|---|
| 数字输出数量 | 1 | | 电压范围DC [V] | 10...30 | | 输出功能 | 常开/常闭; (可设定参数) | | 每个输出最大电流负载 [mA] | 50 | | 模拟电流输出 [mA] | 4...20 | | 精密模拟输出 [%] | 0,5 | | 模拟量输出分辨率 | 10 Bit | | 精度/偏差 |
|---|
| 测量误差 [終值的百分比] | 0,5 | | 接口 |
|---|
| 通信接口 | IO-Link | | 支持的DeviceID | | | IO-Link Device |
|---|
| 传递类型 | COM2 (38,4 kBaud) | | IO-Link revision | 1.1 | | SDCI标准 | IEC 61131-9 | | 外形 | Smart Sensor | | SIO模式 | 有 | | 必需的mater port type | A | | 模拟过程数据 | 1 | | 二位输出过程数据 | 1 | | 处理周期最小值 [ms] | 3 | | 工作条件 |
|---|
| 环境温度 [°C] | -25...60 | | 存储温度 [°C] | -25...70 | | 允许***相对空气湿度 [%] | 90; (线性递减至50 % (40 °C); 非凝结) | | 海拔高度最大值 [m] | 2000 | | 外壳防护等级 | IP 67 | | 认证/测试 |
|---|
| MTTF [年] | 373 | | UL认证 | | | 机械技术数据 |
|---|
| 重量 [g] | 108 | | 尺寸 [mm] | 63 x 30 x 24 | | 原材料 | PA | | 显示器/操作件 |
|---|
| 显示 | | 开关状态 | LED, 黄色 | | 操作 | LED, 绿色 | | 7段LED显示, 红色/绿色 4位数字 可设定参数 | | 数字高度 6,8 mm | | 数字宽度 3,8 mm |
| | 附件 |
|---|
| 附件(可选) | | | 注释 |
|---|
| 注释 | | | 包装单位 | 1 件 | | 电气连接 - 插头 |
|---|
| 接口 | 接插件: M12 | | 电气连接 - 插座 |
|---|
| 接口 | 接插件: M12 |
| 产品认证 |
|---|
| CE认证 | √ | | EAC认证 | √ | | CUL认证 | √ | | IOLINK认证 | √ |
| |
易福门电子（IFM electronic）
电话: 400 8806651
传真: 021-50278669
联系人: 销售
地址: Floor 6 Building 1 Lane 61, Shengxia Road, Pudong District
