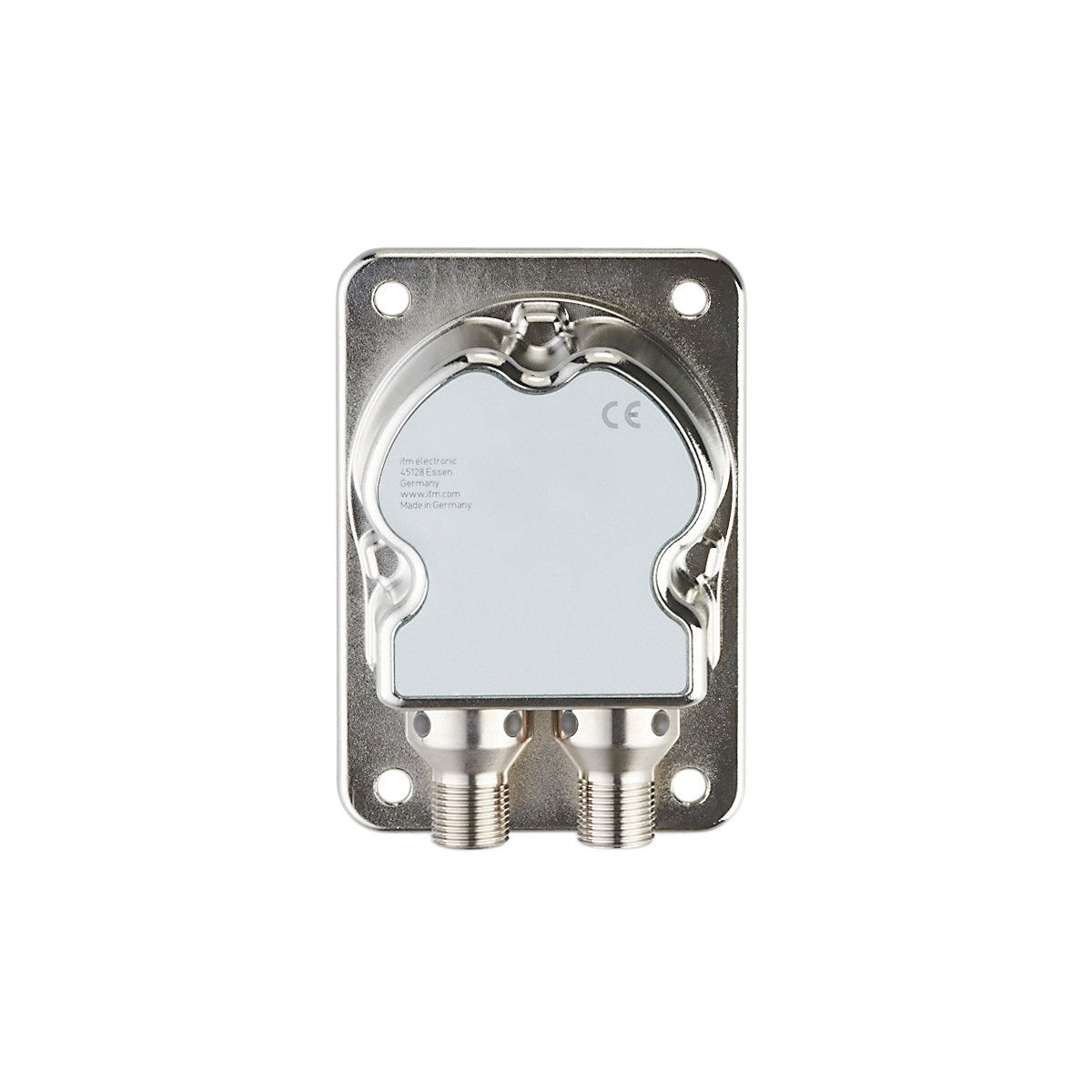

倾角传感器JN2201
产品名称 倾角传感器INC-M2M090ABIAKG/US
产品介绍
- 用于准确测量 X 和 Y 轴倾角
- 两条轴上的总角度范围的高测量准确度
- 两个边撑的开关输出，两个可调节的模拟输出和 IO-Link
- 紧凑坚固的外壳
- 高防护等级，适应严苛工业环境的需求
技术参数： | 产品特征 |
|---|
| 尺寸 [mm] | 90 x 62 x 33.2 | | 倾角测量 |
|---|
| 测量轴数量 | 2 | | 角度范围 [°] | ± 45 | | 应用 |
|---|
| 应用 | 适用于移动领域和工业应用2个轴向的高精度倾斜测量 | | 电气数据 |
|---|
| 工作电压 [V] | 9.2...30 DC; (电压输出: 12...30 DC; IO-Link: 18...30 DC) | | 电流损耗 [mA] | 100; (24 V DC, 25 °C) | | 电流消耗最大值 [mA] | 380; (9,2 V DC; -40 °C) | | 防护等级 | III | | 反相保护 | 有 | | 反相保护 | 有 | | 初始化时间最大值 [ms] | 1000 | | 开机延迟时间 [s] | 300; (热身时间) | | 总的输入/输出 |
|---|
| 输入和输出总数 | 数字输出数量: 2; 模拟输出数量: 2 | | 输出 |
|---|
| 输出数量 | 4 | | 电气设计 | PNP/NPN | | 数字输出数量 | 2 | | 输出功能 | 常开/常闭; (可选) | | 开关量输出DC电压降最大值 [V] | 2.5 | | 开关量输出DC的持续电流负载 [mA] | 125; (125 mA (85° C); 200 mA (60° C); 250 mA (40° C)) | | 模拟输出数量 | 2 | | 模拟电流输出 [mA] | 4...20; (出现故障时: 2 mA) | | 负载最大值 [Ω] | 220; (220 (9,2…15 V) / 500 (15…30 V)) | | 模拟电压输出 [V] | 2...10; (出现故障时: 1 V) | | 负载电阻最小值 [Ω] | 1000; (10000 (12...13,5 V) / 1000 (13,5...30 V)) | | 精密模拟输出 [%] | ≤ 1 | | 短路保护 | 有 | | 过载保护 | 有 | | 测量/设定范围 |
|---|
| 测量原理 | 微机电系统电容式 | | 倾角测量 |
|---|
| 测量轴数量 | 2 | | 角度范围 [°] | ± 45 | | 限制频率 [Hz] | 0.5...10; (可设定参数) | | 精度/偏差 |
|---|
| 精确度 [°] | ≤ ± 0,01; (**式) | | 迟滞 [°] | ≤ ± 0,05 | | 重复精度 [°] | ≤ ± 0,01 | | 分辨率 [°] | 0.01 | | 温度系数 [1/K] | ≤ ± 0,0008 ° | | 软件/编程 |
|---|
| 参数设定 | 角（X/Y); 迟滞/窗口; 开关点; 输出极性; 故障指示; 自测; 电流/电压输出 | | 接口 |
|---|
| 通信接口 | IO-Link | | 传递类型 | COM2 (38,4 kBaud) | | IO-Link revision | 1.1 | | SDCI标准 | IEC 61131-9 CDV | | 外形 | Smart Sensor: Process Data Variable; Device Identification, Device Diagnosis | | SIO模式 | 有 | | 必需的mater port type | A | | 模拟过程数据 | 2 | | 二位输出过程数据 | 2 | | 处理周期最小值 [ms] | 5 | | 支持的DeviceID | | | 工作条件 |
|---|
| 环境温度 [°C] | -40...85 | | 存储温度 [°C] | -40...85 | | 外壳防护等级 | IP 65; IP 67; IP 68; IP 69K | | 认证/测试 |
|---|
| EMC电磁兼容 | | DIN EN 61000-4-2 ESD | 4 kV CD / 8 kV AD | | DIN EN 61000-4-3 HF电磁场辐射 | 10 V/m | | DIN EN 61000-4-4 Burst | 2 kV | | DIN EN 61000-4-6 射频场感应的传导抗扰度 | 10 V | | DIN EN 55022 等级B / CISPR 16-2-3 | 30 - 1000 MHz | | CISPR 25 ECE R 10 | 30 - 1000 MHz 窄带和宽带 | | ISO 11452-2 ECE R 10 | 20 - 2000 MHz / 30 V/m | | ISO 7637-2 ECE R 10 | 运行、接通、关断期间的脉冲1,2a，2b，3a，3b，4及脉冲发射 | | ISO 7637-3 | - 80 V 脉冲a / + 80 V 脉冲b |
| | 抗冲击 | | DIN EN 60068-2-27 | 100 g 1 ms / 10000 每个轴（X/Y)的影响 | | DIN EN 60068-2-29 | 30 g 6 ms / 24000 抗冲击 (持续冲击) |
| | 抗震 | | DIN EN 60068-2-64 | 10...2000 Hz Test VII / 随机，安装位置车身 | | DIN EN 60068-2-6 | 10...500 Hz / 10 g 10个周期/轴，正弦 |
| | 喷盐试验 | | DIN EN 60068-2-52 | 严格等级5 (motor vehicle) |
| | 湿热 | | DIN EN 60068-2-30 | 55 °C 循环温度 / 95 % rh 2个循环24小时 |
| | MTTF [年] | 176 | | 标准 | 符合ECE R10，修订版5机动车辆; ISO 7637-3: 2007-07 | | 机械技术数据 |
|---|
| 重量 [g] | 451 | | 尺寸 [mm] | 90 x 62 x 33.2 | | 原材料 | 外壳: 模压铸锌 镀镍的 | | 显示器/操作件 |
|---|
| 显示 | | 操作 | 1 x LED, 绿色 | | 开关点 | 1 x LED, 黄色 |
| | 附件 |
|---|
| 供货范围 | | | 注释 |
|---|
| 包装单位 | 1 件 | | 电气连接 - 数字 |
|---|
| 接插件: 1 x M12 | | 电气连接 - 模拟 |
|---|
| 接插件: 1 x M12 | | 其他数据 |
|---|
| 测量/设定范围 |
|---|
| 倾角测量 | | | | | | | | 最小值 | 最大值 | | 开关点 | SP1 | [°] | -89.00 | 90.00 | | 复位点 | rP1 | [°] | -90.00 | 89.00 | | 开关点 | SP2 | [°] | -89.00 | 90.00 | | 复位点 | rP2 | [°] | -90.00 | 89.00 | | 测量值起点 | ASP1 | [°] | -90.00 | 89.00 | | 测量值终点 | AEP1 | [°] | -89.00 | 90.00 | | 测量值起点 | ASP2 | [°] | -90.00 | 89.00 | | 测量值终点 | AEP2 | [°] | -89.00 | 90.00 | | 步距 | | [°] | 0.01 | |
|
| |
