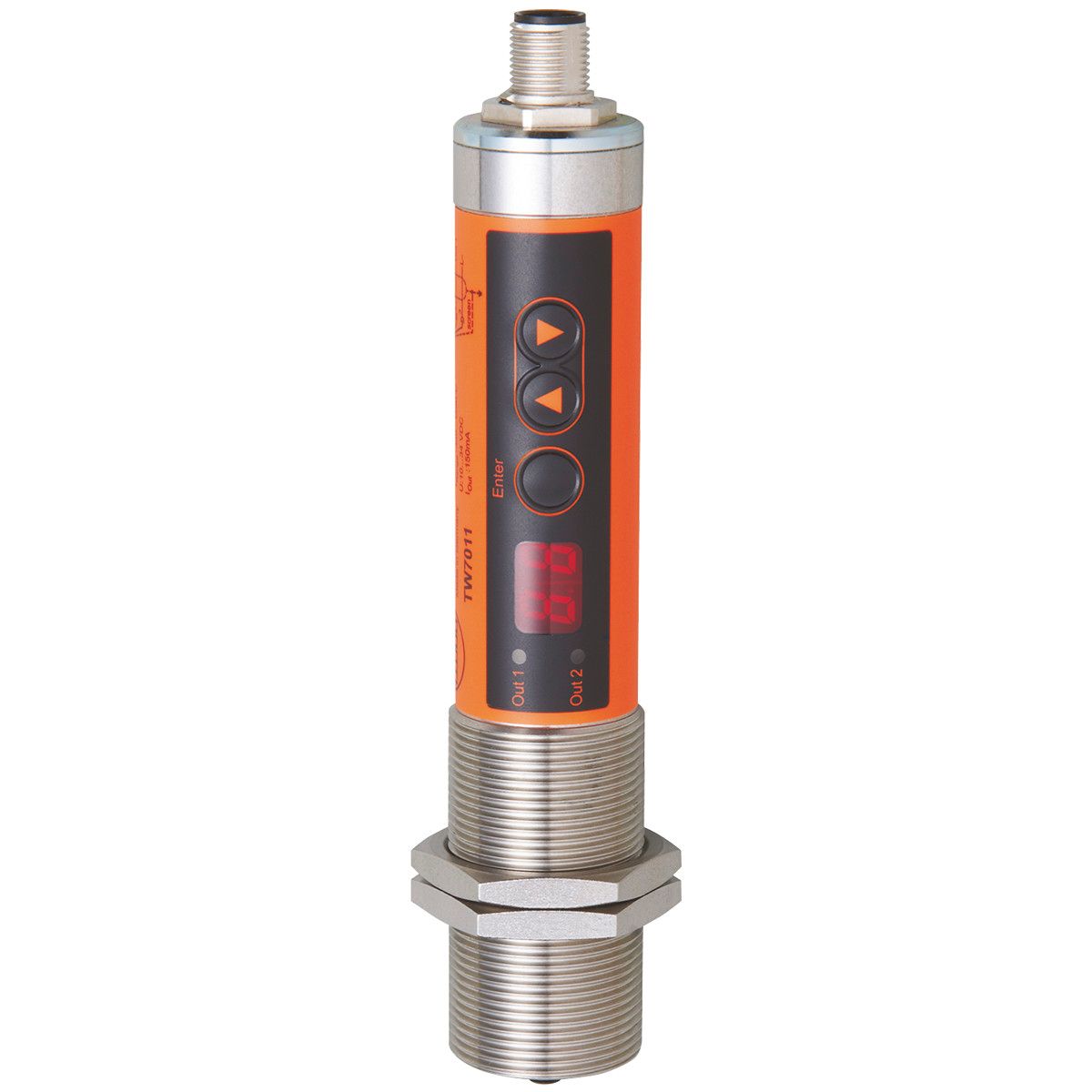

红外线温度传感器TW7011
产品名称 红外线温度传感器TW-008CODM30-QFPKG/US
产品介绍
- 对温度极高的物体进行可靠的非接触式检测
- 用于钢铁和玻璃行业的应用
- 通过按钮和显示屏对开关温度进行直观设定
- 两个开关输出的开关点可单独调节
- 带有用于空间受限情况的光纤和测量头
技术参数： | 产品特征 |
|---|
| 输入和输出总数 | 数字输出数量: 2 | | 测量范围 | | 350...1350 °C | 662...2462 °F |
| | 应用 |
|---|
| 应用 | 回火温度; 石墨; 陶瓷; 金属; 锻造; 烧结; 热处理; 压延 | | 电气数据 |
|---|
| 工作电压 [V] | 10...34 DC | | 电流损耗 [mA] | 30; (24 V) | | 防护等级 | III | | 总的输入/输出 |
|---|
| 输入和输出总数 | 数字输出数量: 2 | | 输入 |
|---|
| 测试输入 | 如果U（测试）>9 V, 测试功能活性 | | 输出 |
|---|
| 输出数量 | 2 | | 输出信号 | 开关信号 | | 电气设计 | PNP | | 数字输出数量 | 2 | | 输出功能 | 常开/常闭; (可设定参数) | | 开关量输出DC电压降最大值 [V] | 2.5 | | 开关量输出DC的持续电流负载 [mA] | 150 | | 短路保护 | 有 | | 短路保护类型 | 脉冲 | | 过载保护 | 有 | | 监控范围 |
|---|
| 波长范围 [µm] | 1...1.7 | | 测量/设定范围 |
|---|
| 测量范围 | | 350...1350 °C | 662...2462 °F |
| | 出厂设定 | SP1 = 25 %; rP1 = 23 %; SP2 = 75 %; rP2 = 73 % | | 开关点, SP | | 350...1340 °C | 662...2444 °F |
| | 复原点, rP | | 350...1340 °C | 662...2444 °F |
| | 设定步距 | | | 分辨率 |
|---|
| 开关量输出分辨率 [K] | 10 | | 显示分辨率 [K] | 10 | | 精度/偏差 |
|---|
| 精确度 [K] | < ± 1 %; (< MEW的± 1 %(发射度 = 1和T = 23°C)) | | 反应时间 |
|---|
| 反应时间 [ms] | 2 | | 软件/编程 |
|---|
| 开关点调整 | 编程按钮 | | 参数设定 | 迟滞; 常开/常闭; ON延迟、关断延时 | | 工作条件 |
|---|
| 环境温度 [°C] | 0...65 | | 存储温度 [°C] | -20...80 | | 允许***相对空气湿度 [%] | 95; (非凝结) | | 外壳防护等级 | IP 65 | | 认证/测试 |
|---|
| EMC电磁兼容 | | DIN EN 61000-4-2 ESD | 4 kV CD / 8 kV AD | | DIN EN 61000-4-3 HF电磁场辐射 | 10 V/m | | DIN EN 61000-4-4 Burst | 2 kV 耦合夹具 | | DIN EN 61000-4-5 Surge | 0,5 / 1 kV | | DIN EN 61000-4-6 射频场感应的传导抗扰度 | 10 V | | EN 55011 发射 | 等级B |
| | 抗冲击 | | DIN EN 60068-2-27 | 30 g (11 ms) |
| | 抗震 | | DIN EN 60068-2-6 | 5 g (10...2000 Hz) |
| | MTTF [年] | 117 | | 机械技术数据 |
|---|
| 重量 [g] | 374 | | 外壳 | 螺纹结构 | | 尺寸 [mm] | M30 x 1.5 / L = 163 | | 螺纹代号 | M30 x 1.5 | | 光纤传感器连接 | ¼"-36UNS-2A | | 原材料 | 螺纹套筒: 不锈钢(1.4305/303); 聚酯 | | 透镜材料 | | | 显示器/操作件 |
|---|
| 显示 | | 开关状态 | 2 x LED, 黄色 | | 功能显示 | 7段LED显示, 2位数字 | | 测量值 | 7段LED显示, 2位数字 |
| | 元件 | | | 附件 |
|---|
| 供货范围 | | | 附件(可选) | | 光纤传感器:, E35061 / E35062 | | 探测头:, E35060 |
| | 注释 |
|---|
| 注释 | | MW = 测量值 | | MEW = Final value of the measuring range |
| | 包装单位 | 1 件 | | 电气连接 |
|---|
| 接口 | 接插件: 1 x M12 |
| |
