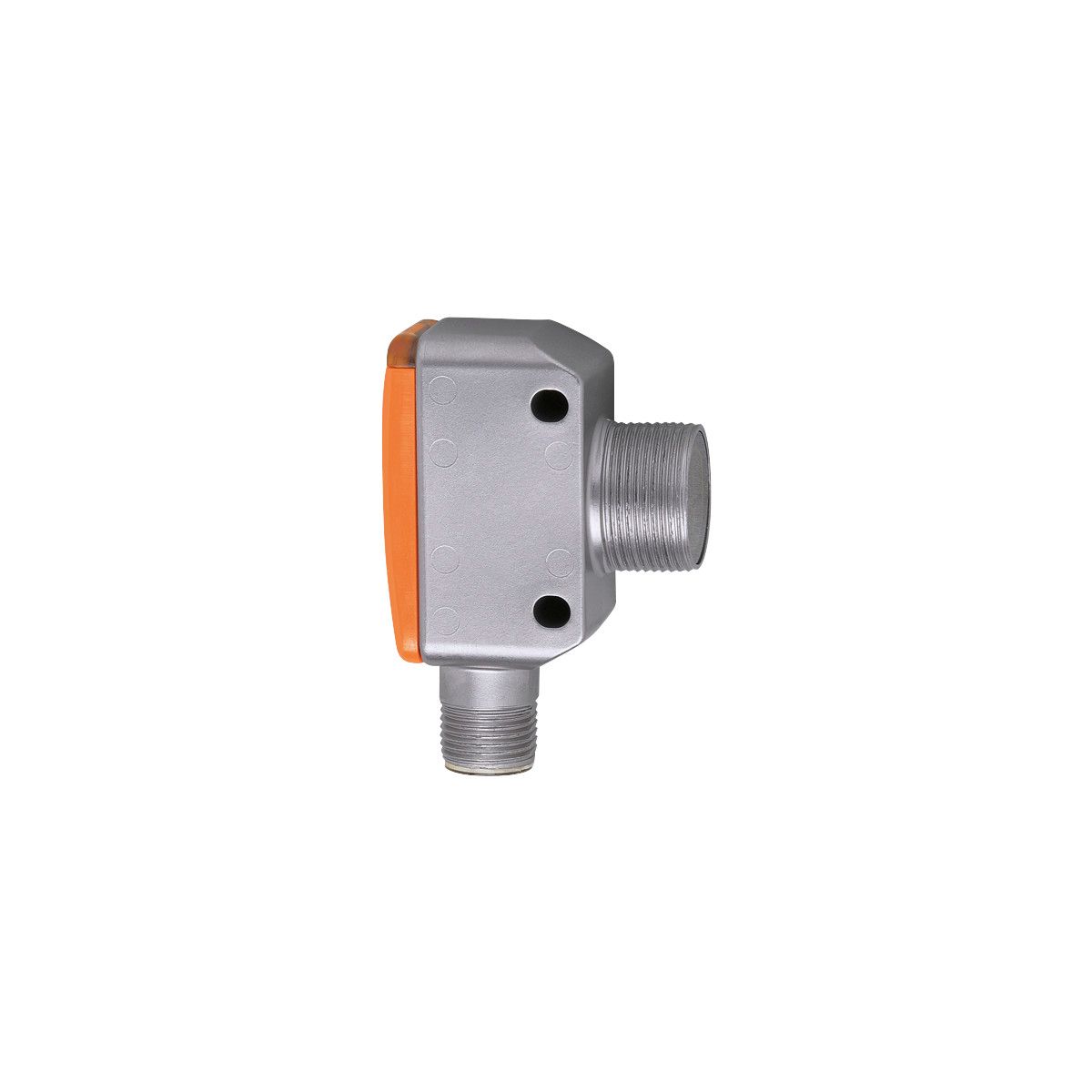

带背景消除的漫反射光电开关OGH381
产品名称 带背景消除的漫反射光电开关OGH-HPKG/US/V4A/CUBE/200MM
产品介绍
- 耐用的矩形不锈钢外壳，侧面带有 M18 螺纹
- 抗强效清洗剂的高压清洗
- 高防护等级，满足食品和饮料工业的需求
- 固定设定，可立刻做好使用准备
- 精确的几何背景抑制
技术参数： | 产品特征 |
|---|
| 光线种类 | 红光 | | 通信接口 | IO-Link | | 外壳 | 矩形的 | | 尺寸 [mm] | M18 x 1 | | 应用 |
|---|
| 特殊的性能 | 背景消隐 | | 功能原理 | 漫反射光电开关 | | 电气数据 |
|---|
| 工作电压 [V] | 10...30 DC | | 额定绝缘电压 [V] | 32 | | 电流损耗 [mA] | 25 | | 防护等级 | III | | 反相保护 | 有 | | 开机延迟时间最大值 [ms] | 300 | | 光线种类 | 红光 | | 波长 [nm] | 645 | | 输出 |
|---|
| 电气设计 | PNP | | 输出功能 | 亮通模式 | | 开关量输出DC电压降最大值 [V] | 2.5 | | 开关量输出DC的持续电流负载 [mA] | 200 | | 开关频率DC [Hz] | 1000 | | 短路保护 | 有 | | 短路保护类型 | 脉冲 | | 监控范围 |
|---|
| 检测距离 [mm] | < 200; (白纸 200 x 200 mm 90 %反射) | | 白色物体的检测距离(6 %反射) [mm] | < 200 | | 灰色物体的检测距离:(18 %反射) [mm] | < 200 | | 黑色物体的检测距离(6 %反射) [mm] | < 190 | | 检测距离可设 | 否 | | 光斑直径最大值 [mm] | 13 | | 光点尺寸参考 | 在***检测距离 | | 背景消隐可用 | 有 | | 接口 |
|---|
| 通信接口 | IO-Link | | 传递类型 | COM2 (38,4 kBaud) | | IO-Link revision | 1.1 | | SDCI标准 | IEC 61131-9 | | 外形 | Measuring Sensor, Identification and Diagnosis, Switching Signal Channel, Teach Channel | | SIO模式 | 有 | | 必需的mater port type | A | | 处理周期最小值 [ms] | 10 | | IO-Link过程数据（周期性） | | | IO-Link功能（非周期性） | 应用特定标签; 运行小时数计数器; 开关循环数计数器 | | 支持的DeviceID | | | 注释 | | | 工作条件 |
|---|
| 环境温度 [℃] | -25...80 | | 存储温度 [℃] | -40...80 | | 外壳防护等级 | IP 65; IP 67; IP 68; IP 69K | | 认证/测试 |
|---|
| EMC电磁兼容 | | | MTTF [年] | 782 | | UL认证 | | Ta | -25...80 ℃ | | Enclosure type | Type 1 | | 电源 | Class 2 | | 文件数量UL | E174191 |
| | 机械技术数据 |
|---|
| 重量 [g] | 78.5 | | 外壳 | 矩形的 | | 尺寸 [mm] | M18 x 1 | | 螺纹代号 | M18 x 1 | | 原材料 | 1.4542 (17-4 PH / 630); PEI | | 透镜材料 | | | 显示器/操作件 |
|---|
| 显示 | | 开关状态 | 1 x LED, 黄色 | | 操作 | 1 x LED, 绿色 |
| | 附件 |
|---|
| 供货范围 | | | 注释 |
|---|
| 包装单位 | 1 件 | | 电气连接 |
|---|
| 接口 | 接插件: 1 x M12 | | 其他数据 |
|---|
| 可重复性/精度： 6 σ |
|---|
| 测量值的重复精度 | | | Abstand | 白色(90 %反射) | 黑色(6 %...90 %减弱) | | 20 mm | 0.5 mm | 1.0 mm | | 50 mm | 0.8 mm | 2.0 mm | | 100 mm | 1.5 mm | 4.5 mm | | 150 mm | 3.0 mm | 9.0 mm | | 200 mm | 6.0 mm | 20.0 mm | | | | | 精确度 | | | Abstand | 白色(90 %反射) | 黑色(6 %...90 %减弱) | | 20 mm | ± 2.0 mm | ± 2.5 mm | | 50 mm | ± 3.5 mm | ± 4.5 mm | | 100 mm | ± 6.0 mm | ± 7.5 mm | | 150 mm | ± 7.5 mm | ± 11.0 mm | | 200 mm | ± 10.0 mm | ± 17.0 mm |
| | 数值用于 | | | 物体的外部光线 | < 10 klx | | 恒定的环境条件 | 23 ℃ / 960 hPa | | 最小的启动时间(分钟) | 10 |
|
| 产品认证 |
|---|
| CE认证 | √ | | EAC认证 | √ | | CUL认证 | √ | | IOLINK认证 | √ |
| |
