• 极大的检测范围
• 通过按钮或 IO-Link 对检测范围进行直观设定
• 指示开关状态和回波的清晰可见 LED
• 带有可编程的开关输出和模拟输出
• 不受物体颜色、透明度或表面特征影响的非接触式检测

技术参数：

产品特征
电气设计	PNP
输出功能	常开/常闭; (可设定参数 + 1x 电压输出)
感应距离 [mm]	150...1600; (目标物体: 200 x 200 mm)
通信接口	IO-Link
外壳	螺纹结构
尺寸 [mm]	M18 x 1 / L = 97.5
电气数据
工作电压 [V]	10...30 DC; (符合cULus - Class 2标准)
电流损耗 [mA]	55
防护等级	III
反相保护	有
开机延迟时间 [s]	< 0.3
转换频率 [kHz]	230
总的输入/输出
输入和输出总数	数字输出数量: 1; 模拟输出数量: 1
输出
输出数量	2
电气设计	PNP
数字输出数量	1
输出功能	常开/常闭; (可设定参数 + 1x 电压输出)
开关量输出DC电压降最大值 [V]	2.2
开关量输出DC的持续电流负载 [mA]	100
开关频率DC [Hz]	3
模拟输出数量	1
模拟电压输出 [V]	0...10
负载电阻最小值 [Ω]	3000
短路保护	有
过载保护	有
模拟量输出分辨率	< 3 mm
监控范围
感应距离 [mm]	150...1600; (目标物体: 200 x 200 mm)
盲区 [mm]	150
圆柱形孔径角 [°]	15; (±2)
90°角度传感器/目标的偏差最大值 [°]	± 4
精度/偏差
温度补偿	有
迟滞 [%]	< 2
开关点偏移 [%]	-2...2
模拟输出的线性误差 [%]	<2
注释	预热时间20分钟后达到指示值。
重复精度	1 %
反应时间
反应时间 [ms]	< 300; (模拟量输出)
软件/编程
参数设定	迟滞/窗口; **个开关点; ON延迟和关断延时; 开启操作; Teach示教功能; 亮通和暗通模式
接口
通信接口	IO-Link
传递类型	COM2 (38,4 kBaud)
IO-Link revision	1.1
SDCI标准	IEC 61131-9
外形	Smart Sensor: Device Identification; Multi-channel, two setpoint switching sensor, type 0 Generic Profiled Sensor; Process Data Variable; Device Diagnosis; Teach Channel
SIO模式	有
必需的mater port type	A
处理周期最小值 [ms]	3.2
IO-Link过程数据（周期性）	功能 位长 过程值 16 设备状态 4 二进制开关信息 2
IO-Link功能（非周期性）	应用特定标签; 运行小时数计数器
支持的DeviceID	运行方式 DeviceID 默认 703
注释	更多信息请参见“下载”中的IODD PDF文件
工作条件
环境温度 [℃]	-20...70
存储温度 [℃]	-30...80
外壳防护等级	IP 67
认证/测试
EMC电磁兼容	EN 61000-4-2 ESD 4 kV CD / 8 kV AD EN 61000-4-3 HF电磁场辐射 3 V/m EN 61000-4-4 Burst 2 kV EN 61000-4-6 射频场感应的传导抗扰度 3 V EN 55011 等级A
抗振强度	EN 60068-2-6 Fc (10-55) Hz 1毫米的幅度，振荡时间5分钟，每轴共振时30分钟或55赫兹
抗冲击	EN 60068-2-27 Ea 30 g 11 ms半正弦; 3个坐标轴中每个方向3个冲击
MTTF [年]	141
UL认证	Ta -20...70 ℃ 电源 Class 2 文件数量UL E174191
机械技术数据
重量 [g]	66
外壳	螺纹结构
尺寸 [mm]	M18 x 1 / L = 97.5
螺纹代号	M18 x 1
原材料	PBT; PA; 环氧玻璃陶瓷
拧紧扭矩 [Nm]	1
显示器/操作件
显示	开关状态 2 x LED, 黄色 回声 1 x LED, 绿色
Teach示教功能	有
附件
供货范围	固定螺母: 2, 塑料 橡胶垫圈: 2
注释
注释	按照cULus工作电压"电源级2"
包装单位	1 件
电气连接
接口	接插件: 1 x M12

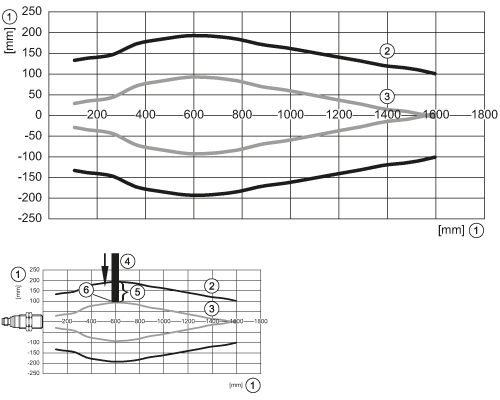

图表
	1: 距离 2: 监控范围 3: 开启/关闭图 4: 目标物体 200 x 200 mm 5: 目标50％在检测区域 6: 开关点
