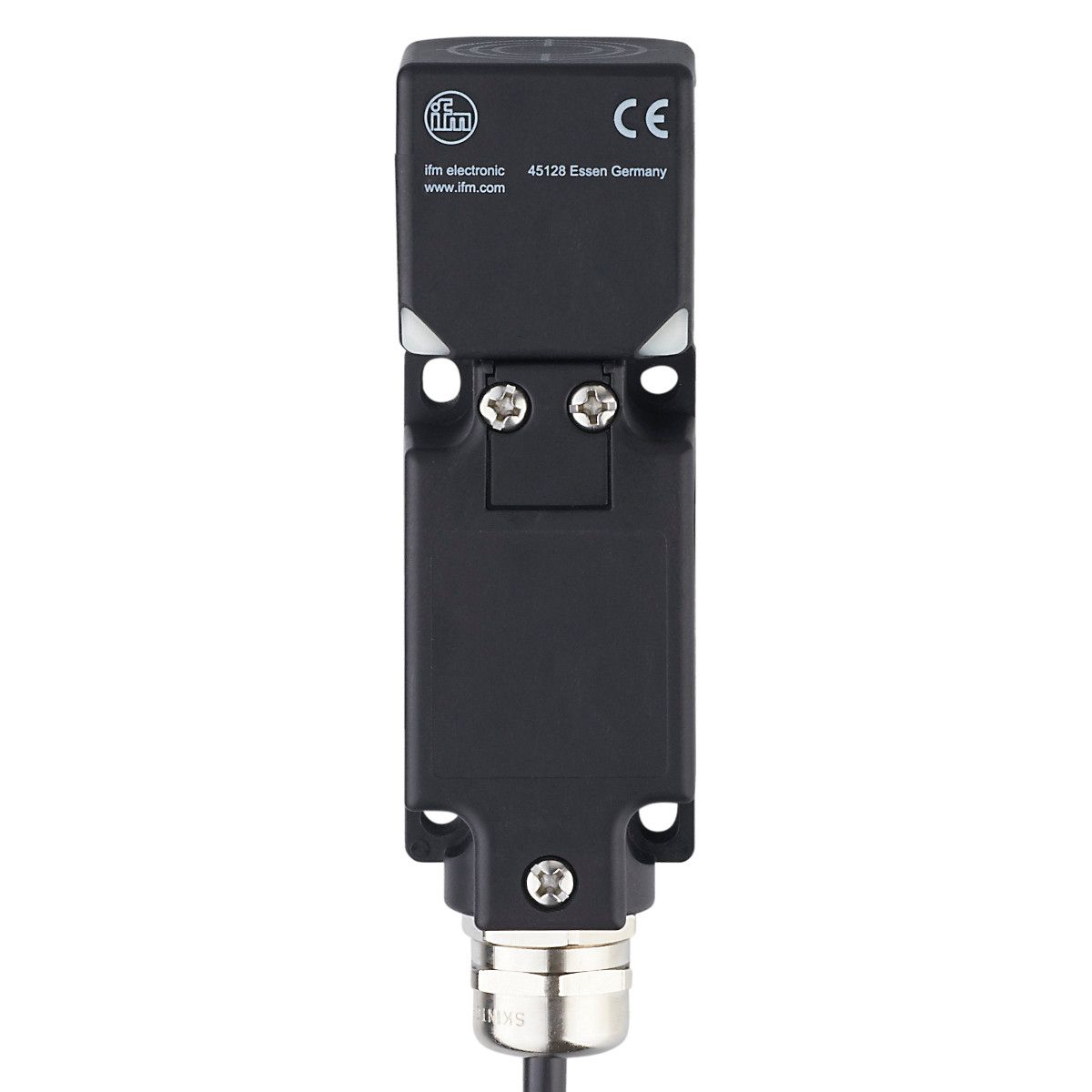

电感式接近开关IV5059
产品名称 电感式接近开关IVE4020ZCPKG/20M
产品介绍
- 五个感应面位置可选
- 感应范围大，正常运作时间长
- 坚固的外壳，适用于严苛的工业环境
- 用于材料处理
- 用于检查开关状态和操作的 LED 显示
技术参数： | 产品特征 |
|---|
| 电气设计 | PNP | | 输出功能 | NC+NO | | 感应距离 [mm] | 20 | | 外壳 | 矩形的 | | 尺寸 [mm] | 40 x 40 x 118 | | 电气数据 |
|---|
| 工作电压 [V] | 10...30 DC | | 电流损耗 [mA] | 20; (24 V) | | 防护等级 | II | | 反相保护 | 有 | | 输出 |
|---|
| 电气设计 | PNP | | 输出功能 | NC+NO | | 开关量输出DC电压降最大值 [V] | 2 | | 开关量输出DC的持续电流负载 [mA] | 200 | | 开关频率DC [Hz] | 300 | | 短路保护 | 有 | | 短路保护类型 | 脉冲 | | 过载保护 | 有 | | 监控范围 |
|---|
| 感应距离 [mm] | 20 | | 实际感应距离 Sr [mm] | 20 ± 10 % | | 工作距离 [mm] | 0...16.2 | | 精度/偏差 |
|---|
| 校正系数 | 钢: 1 / 特种钢: 0.7 / 黄铜: 0.4 / 铝: 0.3 / 铜: 0.3 | | 迟滞 [Sr的百分比] | 1...10 | | 开关点偏移 [Sr的百分比] | -10...10 | | 工作条件 |
|---|
| 环境温度 [℃] | -25...100 | | 外壳防护等级 | IP 68; IP 69K | | 认证/测试 |
|---|
| EMC电磁兼容 | | EN 61000-4-2 ESD | 8 kV CD / 8 kV AD | | EN 61000-4-3 HF电磁场辐射 | 10 V/m | | EN 61000-4-4 Burst | 2 kV | | EN 61000-4-6 射频场感应的传导抗扰度 | 15 V | | EN 55011 | 等级B |
| | 抗振强度 | | EN 60068-2-6 Fc | 10 g (10...2000 Hz) / 10个周期 |
| | 抗冲击 | | EN 60068-2-27 Ea | 30 g 11 ms半正弦; 3个坐标轴中每个方向3个冲击 |
| | 持续抗冲击性 | | EN 60068-2-27 | 40 g ６ ms; 3个坐标轴中每个方向4000个冲击 |
| | 快速温度变化 | | EN 60068-2-14 Na | TA = -４０ ℃; TB = 85℃; t1 = 30 min; t2 = < 10 s; 50个周期 |
| | MTTF [年] | 652.2 | | UL认证 | | Ta | 0...40 ℃ | | Enclosure type | Type 1 | | 文件数量UL | E174191 |
| | 机械技术数据 |
|---|
| 重量 [g] | 1438 | | 外壳 | 矩形的 | | 安装 | 齐平安装 | | 尺寸 [mm] | 40 x 40 x 118 | | 原材料 | PA 6.6; 模压铸锌 环氧镀层; 感应面: PA 6.6; LED窗口: PA; 螺栓: 特种钢 不锈钢(1.4305/303) | | 显示器/操作件 |
|---|
| 显示 | | 开关状态 | 1 x LED, 黄色 | | 操作 | 1 x LED, 绿色 |
| | 注释 |
|---|
| 注释 | | | 包装单位 | 1 件 | | 电气连接 |
|---|
| 接口 | 电缆: 20 m, PVC; 4 x 0.50 mm |
| |
易福门电子（IFM electronic）
电话: 400 8806651
传真: 021-50278669
联系人: 销售
地址: Floor 6 Building 1 Lane 61, Shengxia Road, Pudong District
