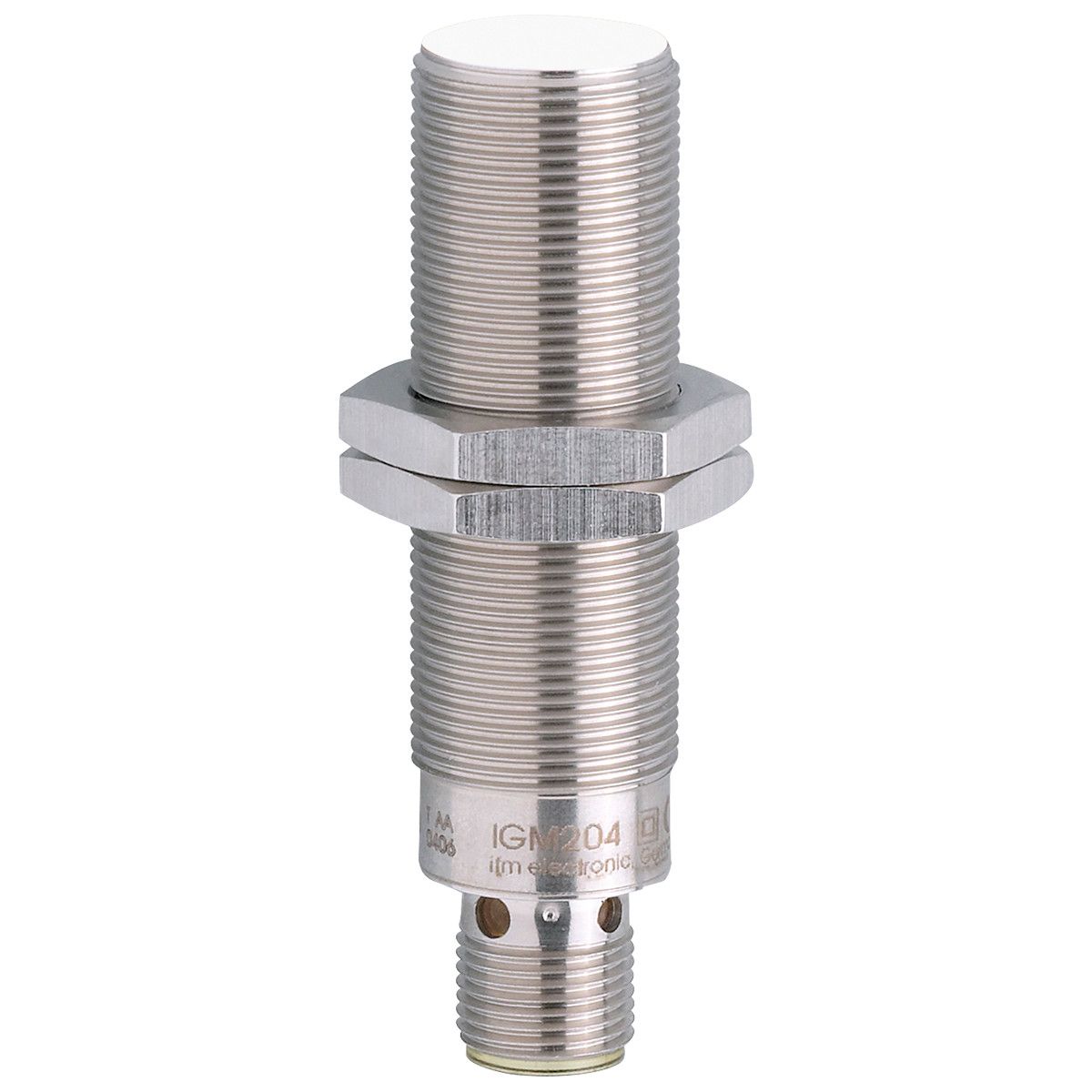

电感式接近开关IGM204
产品名称 电感式接近开关IGK3008BBPKG/M/60V/US-104-DPS
产品介绍
- Kraftfahrt-Bundesamt（德国汽车交通联邦办事处）E1 类型认证
- 工作温度范围大
- 高侵入防护，满足严苛环境条件的需求
- 根据汽车标准具有高 EMC 电阻
- 宽广的工作电压范围
技术参数： | 产品特征 |
|---|
| 电气设计 | PNP | | 输出功能 | 常开 | | 感应距离 [mm] | 8 | | 外壳 | 螺纹结构 | | 尺寸 [mm] | M18 x 1 / L = 70 | | 应用 |
|---|
| 特殊的性能 | 镀金触点; 增长的感应距离 | | 应用 | 适用于移动和严苛应用 | | 电气数据 |
|---|
| 工作电压 [V] | 10...60 DC | | 电流损耗 [mA] | < 10 | | 防护等级 | II | | 反相保护 | 有 | | 输出 |
|---|
| 电气设计 | PNP | | 输出功能 | 常开 | | 开关量输出DC电压降最大值 [V] | 2.5 | | 开关量输出DC的持续电流负载 [mA] | 200 | | 开关频率DC [Hz] | 200 | | 短路保护 | 有 | | 短路保护类型 | 脉冲 | | 过载保护 | 有 | | 监控范围 |
|---|
| 感应距离 [mm] | 8 | | 工作距离 [mm] | 0...6.48 | | 增长的感应距离 | 有 | | 精度/偏差 |
|---|
| 校正系数 | 钢: 1 / 特种钢: 0.7 / 黄铜: 0.5 / 铝: 0.45 / 铜: 0.35 | | 迟滞 [Sr的百分比] | 1...20 | | 工作条件 |
|---|
| 环境温度 [℃] | -40...85 | | 外壳防护等级 | IP 67; IP 69K | | 认证/测试 |
|---|
| EMC电磁兼容 | | 车辆领域 | | | 抗辐射及干扰度 ECE R10 | E1型号批准 | | 根据德国工业标准ISO 11452-2的抗扰度 | 100 V/m | | 射频场感应的传导抗扰度 在符合ISO 7637-2: 2004（脉冲1到4） 和SO16750-2: 2012（负载突降） 的24V网络中 | | | 脉冲 | 1 2a 2b 3a 3b 4 Load dump | | 严格等级 | III III III III III III Test A | | 失效准则 | C A C A A C C | | EN 61000-4-2 ESD | 4 kV CD / 8 kV AD | | EN 61000-4-3 HF电磁场辐射 | 10 V/m | | EN 61000-4-4 Burst | 2 kV | | EN 61000-4-5 Surge | 0,5 kV main line to line | | EN 61000-4-6 射频场感应的传导抗扰度 | 10 V | | EN 55011 | 等级B |
| | 抗振强度 | | EN 60068-2-6 Fc | 20 g (10...3000 Hz) / -20...50 ℃ | | 50个扫描周期/频率; 每3个轴每分钟一个八度 |
| | 抗冲击 | | EN 60068-2-27 Ea | 100 g 11 ms半正弦; 3个坐标轴中每个方向3个冲击 / -40...85 ℃ |
| | 持续抗冲击性 | | EN 60068-2-27 | 40 g ６ ms; 3个坐标轴中每个方向4000个冲击 / -20...50 ℃ |
| | 快速温度变化 | | EN 60068-2-14 Na | TA = -４０ ℃; TB = 85℃; t1 = 30 min; t2 = < 10 s; 50个周期 |
| | 喷盐试验 | | EN 60068-2-52 Kb | 严格等级5 (4个检测周期) |
| | MTTF [年] | 1110 | | UL认证 | | Ta | 0...40 ℃ | | Enclosure type | Type 1 | | 电源 | Hazardous voltage | | 文件数量UL | E174191 |
| | 机械技术数据 |
|---|
| 重量 [g] | 53.4 | | 外壳 | 螺纹结构 | | 安装 | 齐平安装 | | 尺寸 [mm] | M18 x 1 / L = 70 | | 螺纹代号 | M18 x 1 | | 原材料 | 外壳: 特种钢; 感应面: LCP; 固定螺母: 黄铜 | | 显示器/操作件 |
|---|
| 显示 | | | 附件 |
|---|
| 供货范围 | | | 注释 |
|---|
| 包装单位 | 1 件 | | 电气连接 - 插头 |
|---|
| 接口 | 接插件: 1 x M12; 触头: 镀金的 |
| 产品认证 |
|---|
| CE认证 | √ | | CCC认证 | √ | | EAC认证 | √ | | E1R认证 | √ | | CUL认证 | √ |
| |
