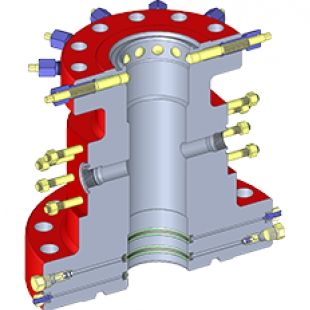

● TS型油管四通是神开标准四通，可用于单完井，其上法兰尺寸可为7-1/16″和9″、11″和13-5/8″
● 油管四通通径内有呈45°角的台肩,用于承担油管的载荷.台阶的环形对称,则可避免钻杆旋转对四通内径的损害.载荷均匀地分配在环形台肩上,同时也保证了较高的悬挂能力
● 油管悬挂器兼容性：对单完井，神开TS型系列油管四通完全与多种油管挂兼容
● 侧出口：侧出口可以是螺纹连接，也可是螺栓连接。螺栓连接的侧出口仍然需攻丝，便于安装拆阀堵头
● 顶丝有个重要特点在于丝扣前端的密封件，可防止井液腐蚀对丝扣造成的损害，并避免固体颗粒在丝扣后端的堆积
● 二次密封：TS型油管四通可用单个或双个P，T型密封下部套管，还可用金属密封
● 测试口和注脂口：所有的测试口、注脂口均采用金属密封。在注脂口内还装有单向阀
油管头和油管四通规格表
顶部法兰 | 底部法兰 | 尺寸 in | 尺寸 in |
标称 尺寸 in | 工作 压力 psi | 标称 尺寸 in | 工作 压力 psi | 螺纹式 in | 栽丝型 | A | B | C | A | B | C |
| in | psi |
11 | 2000 | 7 | 3000 | 2 | 2-1/16 | 3000 | 20.88 | 10.30 | 6.81 | 530.23 | 261.62 | 173.4 |
11 | 3000 | 7 | 3000 | 2 | 2-1/16 | 3000 | 20.88 | 10.30 | 6.81 | 530.23 | 261.62 | 173.4 |
11 | 3000 | 7 | 5000 | 2 | 2-1/16 | 5000 | 22.00 | 11.44 | 6.81 | 558.80 | 290.58 | 173.4 |
11 | 3000 | 7 | 5000 | 2 | 2-1/16 | 5000 | 533.4 | 12.10 | 8.22 | 573.09 | 307.34 | 208.79 |
11 | 3000 | 7 | 5000 | 2 | 2-1/16 | 5000 | 25.00 | 11.44 | 6.81 | 635.00 | 290.58 | 173.04 |
11 | 5000 | 7 | 10000 | 2 | 2-1/16 | 10000 | 25.00 | 11.85 | 6.77 | 635.00 | 300.99 | 171.96 |
11 | 5000 | 7 | 5000 | 2 | 2-1/16 | 5000 | 22.56 | 11.13 | 8.22 | 573.09 | 282.70 | 208.79 |
11 | 10000 | 7 | 10000 | 2 | 2-1/16 | 10000 | 25.50 | 11.50 | 6.77 | 647.7 | 292.10 | 171.96 |
● TS型油管四通是神开标准四通，可用于单完井，其上法兰尺寸可为7-1/16″和9″、11″和13-5/ 8″
● 油管四通通径内有呈45°角的台肩,用于承担油管的载荷.台阶的环形对称,则可避免钻杆旋转对四
通内径的损害.载荷均匀地分配在环形台肩上,同时也保证了较高的悬挂能力
