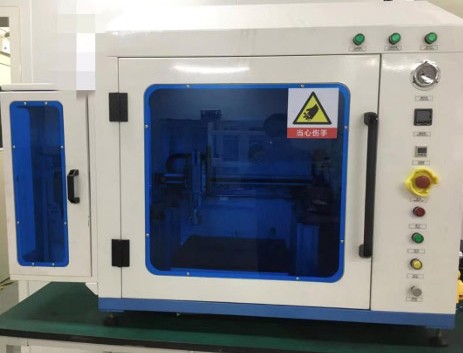

立式超声喷涂仪
产品介绍
本仪器是专为燃料电池膜电极制备而开发的，适用于企业研究和中试生产的喷涂设备。该设备采用高品质超声喷头，可进行均匀高效的薄膜喷涂及喷雾热解，膜厚薄可达几十纳米。
-技术特点- · 采用高品质超声喷头，浆料雾化均匀，利用率高； · 拥有激光定位功能，准确定位喷涂位置； · 注射泵进行中设有防沉降装置，可有效防止浆料沉降。 -性能参数- | 模块名称 | 项目 | 值 | 备注 | | 喷涂轨迹控制 | 运动轴 | 3轴 | X,Y,Z | | 喷涂最大面积 | 600×600mm | 有效面积（可定制） | | 喷涂尺寸精度 | <0.1mm |
| | 运动最大速度 | 90000mm/min | 可实时调整 | | 控制软件 | LC-CCM | 触摸屏在线式编辑 |
超声喷雾系统 | 谐振频率 | 45kHz |
| | 喷嘴材质 | 钛合金芯层 | 耐腐蚀 | | 喷嘴雾化粒径 | 40μm | 以纯水为例，具体与喷涂浆料粘度相关 | | 喷嘴雾化半径 | 5~20mm | 具体与喷嘴高度有关 | | 进料系统 | 管路内径 | 1mm | 其他内径可选 | | 管路材质 | PTFE | 高透明，方便观察浆料 | | 接头材质 | 316 L不锈钢 | 耐腐蚀 | | 流量设定范围 | 0.1~10ml/min | 流速可调 | | 流量设定精度 | ≤±1.5% |
| | zui大喷涂量(每次) | 50ml | 注射泵可选100ml | | 真空加热吸台 | 加热控温范围 | 室温~120℃ | 有温度保护，防止过度升温 | | 真空吸盘材质 | 铝合金 |
| | 真空吸盘尺寸 | 670*670mm | 可定制 | | 水平调节功能 | 有 | 可手动调节 | | 真空泵 | 供电电源 | 220V,50Hz | 需外接电源 | | 额定功率 | 160W |
| | 抽气速度 | 20L/min |
| | 极限压力 | ≥0.08MPa | 相当于200mbar | | 噪音 | <50DB |
| | 定位系统 | 中心点定位 | 激光十字对位 | 辅助铺膜 | | 磁力搅拌系统 | 搅拌旋转 | 定制 | 标配 | | 清洗 | 喷头及管路 | 自动清洗 | 程序控制自动清洗管路及喷头 | | 储料桶 | 储料搅拌 | 定制 | 选配 |
| |
