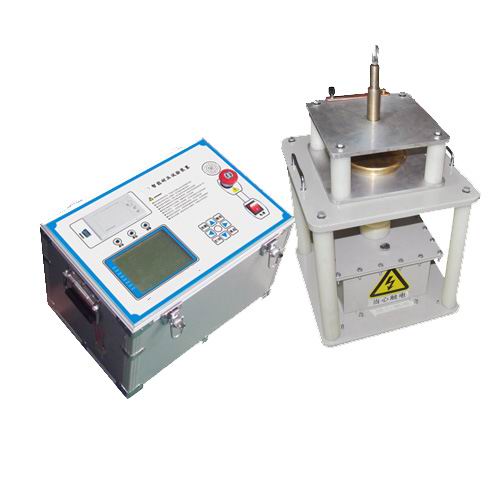

GCJX-20Z绝缘子芯棒泄漏电流智能试验装置是根据国家**电力行业标准而设计的、性能先进的智能试验设备，本设备专为绝缘芯棒样品的交流耐压测试而设计，可测量芯棒样品的交流耐压和交流泄漏电流。设备由智能控制箱和高压电极组件两部分组成。

产品特征

1. 320×240液晶显示器、高速热敏打印机。

2. 高压电压、高压泄漏电流、低压电压、低压电流4路测量方式，高精度传感器和高性能14位AD采集芯片。

3. 人机对话全键盘操作方式，智能化工作全过程，任选自动方式和手动方式。

4. 实时显示高压电压、高压泄漏电流、低压电压、低压电流，时间及耐压结果，显示直观明了。

5. 完善的过压、过流保护，任意设定输出电压、高压电流上限、低压电流上限和计时时间。

6. 回零检测功能，回零确定后才可进行试验，安全可靠。

7. 具有绝缘电阻测试功能，直接反映被试品绝缘强度。

8. 逼近式调压算法，到达设定电压后自动耐压计时，计时结束后自动降压回零。

9. 超过设定高压电流或低压电流时自动切断电压输出，降压回零，并发生声光报警。

10. 精良的软硬件抗干扰设计，多种抗干扰手段，适应恶劣电磁环境。

技术参数

1. 设备容量：2kVA

2. 输入电压：220V

3. 额定输入电流：9.1A

4. 高压输出：0-20kV

5. 额定输出电流：2.000mA

6. 分辨率：0.1uA

7. 电极最大开距：50mm

8. 电极最大直径：￠150mm

9. 设备固有泄漏：0.12mA/20kV（基本线性）

10. 计时范围：0-999S

11. 环境温度：－20℃至50℃

12. 电压精度： ≤1.5% (F.S)± 5个字

13. 电流精度： ≤1.5% (F.S) ± 5个字
