ICM系列配件：校准器

部分放电测量是分析高压组件绝缘的有用工具。然而，部分放电通常无法直接测量，仪器只能捕捉到这些信号的表观电荷。因此，需要对整个测量系统进行校准。为此，将已知电荷大小的短脉冲电流注入系统中，然后可以计算出后续部分放电（PD）测量的比例因子。

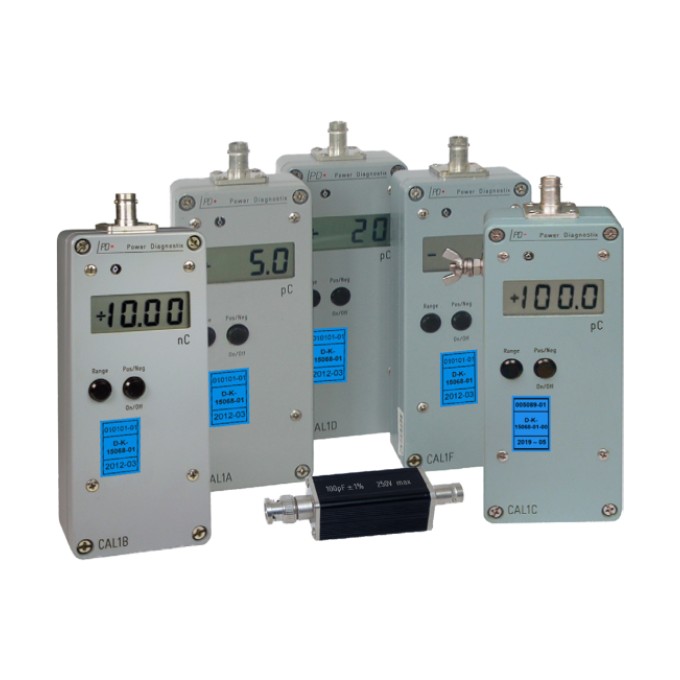

Power Diagnostix提供广泛的校准电荷注入器，适用于部分放电测量的校准。选择合适的校准器取决于正在测量的部分放电典型电荷值范围。PDIX校准器适用于校准以下资产的测试设置：

● 电缆

● 变压器

● 旋转机械

● 气体绝缘开关设备GIS

此外，CAL1系列的校准器还可用于电缆的时域反射测量，以确定电缆长度和接头位置。

CAL系列仪器可以配备可选功能，以适应广泛的应用场景。可用选项包括：

● 适用于50和60 Hz，可切换

● 双脉冲，可调时间延迟（适用于CAL1系列）

● 远程电源输入，支持外部12至24 V DC电压供电

● 选择开关，用于单脉冲或连续脉冲（允许手动触发单脉冲输出）

每个PDIX校准器都配备一组夹具、插头、适配器和预装电缆，方便将校准冲击发生器连接到测量设置上。这些即插即用的套装包括一切必需品，以便快速便捷地将设备连接到特定的测试设置上。

要获取用户指南，请咨询support@pdix.com或致电+49 241 74927。请准备好您设备的序列号或说明您的兴趣原因。
