工作原理

TDAcompact同时采样被测设备吸收的交流电流和参考电容器吸收的电流。随后，评估这两个电流迹线，并计算电容、tanδ和高压水平。该单位持续显示和刷新这些结果。

因此，与传统的舍林桥相比，该仪器不需要用户交互，也不需要像自动调节桥式分析仪那样花费很长时间来刷新显示。tanδ测量的基本分辨率为10^-4，满足对旋转机械测试以及质量浸渍电缆测试的要求。

独立仪器

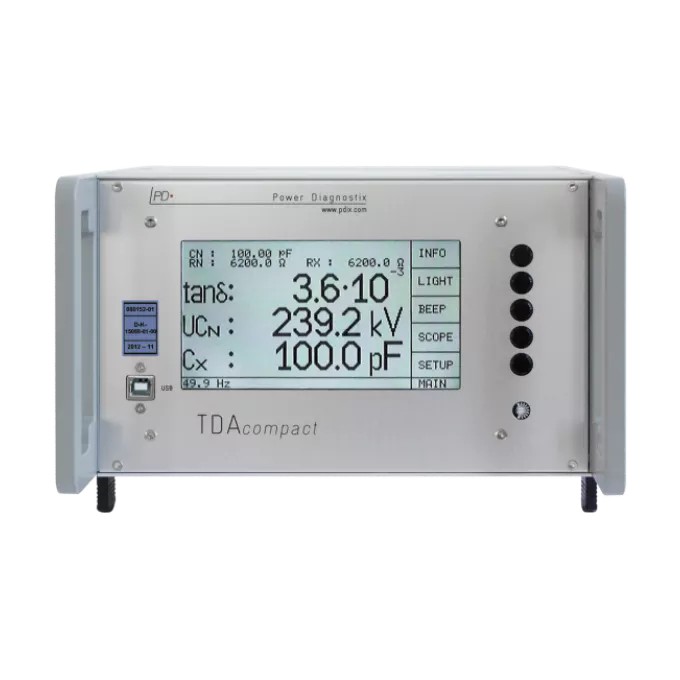

TDAcompact 被设计为一款独立的仪器。为了测量这两个电流，TDAcompact 的基本配置配备了一个标准电容器，该电容器内置一个分流电容器，并与外部分流电容器结合使用。此外，该单位可以配备更多的分流电容器。通常情况下，TDAcompact 使用数字光纤链路连接到精密分流电容器，这使其可以在包括被测设备的高压连接在内的任何电位上操作。测量频率可以在20至500赫兹之间变化，或者固定为0.1赫兹（超低频）。根据要求，Power Diagnostix 可以提供包括高压变压器在内的完整便携式 tanδ 测试仪。

模块化概念

除了 TDAcompact 的独立现场测试应用外，该仪器还可以成为更大规模和自动化测试系统的一部分。使用 HVpilot 软件，根据预先编程的测试序列读取仪器数据。除了 tanδ 测量，这些自动化测试系统还包括局部放电测量和所谓的阶跃测试。
