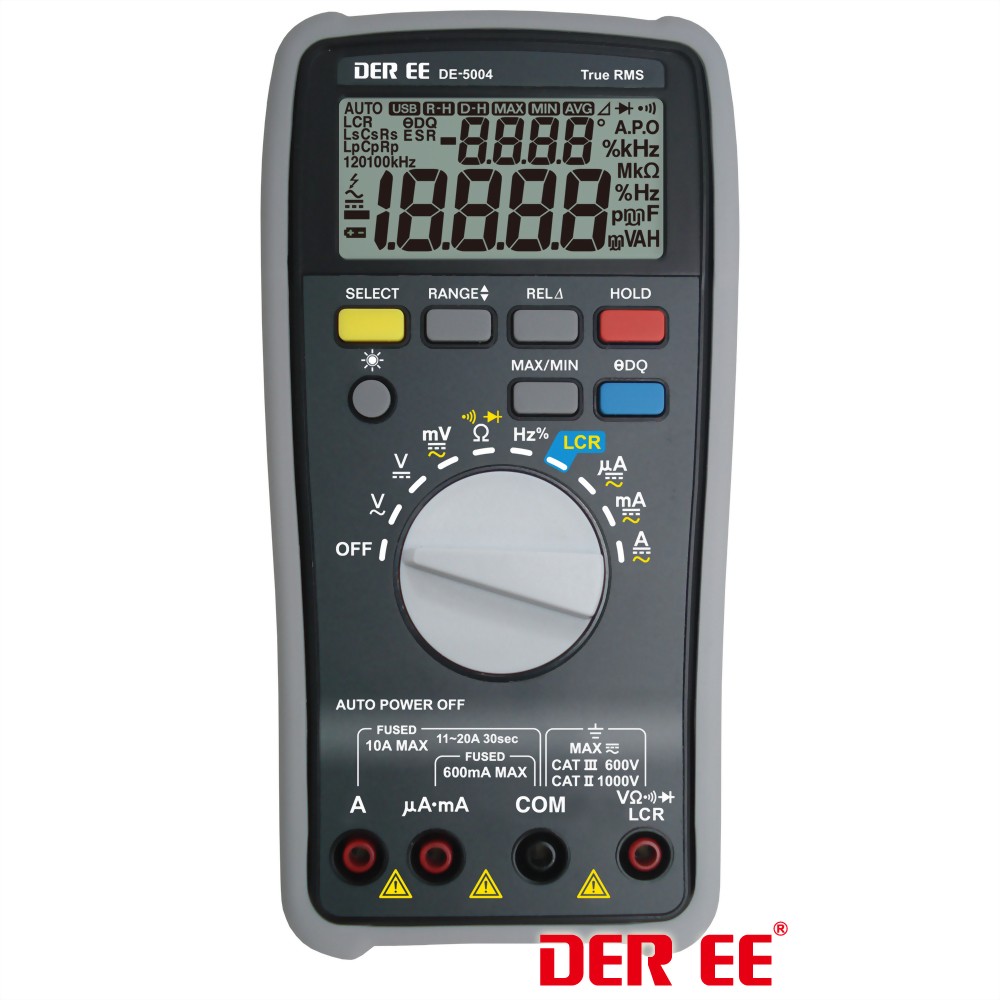

DE-5004数位型万用电表+LCR
产品介绍
- 量测功能：ACV, DCV, ACA, DCA, DCμA, ACμA, DCmA, ACmA, 电阻测量, 二极体测试, 导通测试, 频率测量, LCR量测
- 显示幕：6000+2000位数双读值显示。
“－”极显示， 表示电池量不足 - 取样：每秒约3次(电表功能)
每秒约1次(LCR功能) - 档位：自动换檔/手动换檔
- LCR量测功能：电容、电感、阻抗、品质因素、消耗因素、相角量测、自动档位选择、自动设定测试频率(100Hz或1kHz或10kHz)、自动设定串或并联量测模式、自动档位设定
- LCR附加功能：短断路校验模式、读值锁定功能、LCD背光、自动关机功能、解除自动关机功能
- 自动关机：约15分钟
- 电源供应：符合标准AA 1.5V电池2个
- 安规：IEC 61010-1 CAT III 600V , IEC 61010-1 CAT.II 1000V
产品特点 - True RMS
- 自动关机功能选择
- 自动/手动换檔选择
- 最大/最小读值锁定功能(同步锁定)
- AC档位副显同时显示频率
- 读值锁定功能
- 电容、电感量测功能
- 品质因素、消耗因素、等效阻抗、相角量测功能
- 相对值量测功能
- 过载显示保护功能
- 双显示量测
技术参数 一般规格： 测量环境 : 23℃ ± 5℃在80%R.H.以内 准 确 度 : ±(%rdg+dgt) 量测功能 | 档位 | 解析度 | 准确度 (频率范围) | 输入阻抗 | 最大输入电压 | DE-5003(弦波平均值) | DE-5004*(真均方根值) | 交流电压 | 6.000V | 0.001V | 0.7%+6(40Hz～1kHz) | 0.7%+6(40Hz～1kHz) | 约11MΩ | 1000V rms | 60.00V | 0.01V | 0.7%+5(40Hz～1kHz) | 0.7%+6(40Hz～1kHz) 2.0%+6(1kHz～5kHz) | 约10MΩ | 600.0V | 0.1V | 1000V | 1V | 1.2%+5(40Hz～1kHz) | 1.2%+6(40Hz～1kHz) 2.0%+6(1kHz～2kHz) |
*真均方根值: 准确度定义在档位满刻度的10% 至100%范围 量测功能 | 档位 | 解析度 | 准确度 | 输入阻抗 | 最大输入电压 | DE-5003 | DE-5004 | 直流电压 | 6.000V | 0.001V | 0.1%+3 | 约11MΩ | 1000V rms | 60.00V | 0.01V | 0.2%+3 | 约10MΩ | 600.0V | 0.1V | 0.4%+3 | 1000V | 1V | 0.6%+5 | | | | | | | |
副显频率( 交流量测自动显示) | 准确度 | 最大输入电压 | 档位 | 解析度 | DE 5003 | DE 5004 | 600.0Hz | 0.1Hz | 0.1%+5 | 1000V rms | 6.000kHz | 0.001kHz | 60.00kHz | 0.01kHz | | | | | |
量测功能 ADP | 档位 | 解析度 | 准确度(频率范围) | 输入阻抗 | 最大输入电压 | DE-5003(弦波平均值) | DE-5004*(真均方根值) | ACmV | 600.0mV | 0.1mV | 0.7%+5(40Hz～2kHz) | 0.7%+5(40Hz～10kHz) | 约10MΩ | 1000V rms | DCmV | 600.0mV | 0.1mV | 0.2%+5 | 0.2%+5 |
*真均方根值: 准确度定义在档位满刻度的10% 至100%范围 量测功能 | 档位 | 解析度 | 准确度 | 最大输入电压 | Ω 电阻 | 600.0 Ω | 0.1Ω | 0.5%+5 | 1000V rms | 6.000kΩ | 0.001kΩ | 60.00kΩ | 0.01kΩ | 600.0kΩ | 0.1kΩ | 6.000MΩ | 0.001MΩ | 1.0%+5 | 60.00MΩ | 0.01MΩ | 2.5%+5 |
量测功能 | 档位 | 解析度 | 注记 | 开路电压 | 最大输入电压 | 导通 | 600.0Ω | 0.1Ω | 蜂鸣≦10Ω±3Ω | 约-3.3V | 1000V rms |
量测功能 | 档位 | 解析度 | 准确度 | 开路电压 | 最大输入电压 | 二极体 | 6.000V | 0.001V | 0.5%+5 | 约2.8V | 1000V rms |
量测功能 | 档位 | 解析度 | 准确度 | 备注 | 最大输入电压 | Hz 频率 | 600.0Hz | 0.1Hz | 0.1%+5 | 波宽比可测量范围: 5.0%～94.9%(＜600Hz) 10.0%～90.0%(＜6kHz) 20.0%～80.0%(＜60kHz) 解析0.1% 当信号波宽比 小于5%时，显示UL 大于94.9%时，显示OL | 1000V rms | 6.000kHz | 0.001kHz | 60.00kHz | 0.01kHz | 600.0kHz | 0.1kHz | 6.000MHz | 0.001 MHz | 20.00MHz | 0.01MHz |
量测功能 | 档位 | 解析度 | 准确度 | 过载保护 | DC μA | 600.0μA | 0.1μA | 0.5%+5 | 630mA/1000V 保险丝 | 6000μA | 1μA | DC mA | 60.00mA | 0.01mA | 600.0mA | 0.1mA | DC A* | 10.00A | 0.01A | 1.0%+10 | 10A/1000V 保险丝 |
*11 ～ 20A 量测，不可超过30 秒 量测功能 | 档位 | 解析度 | 准确度(频率范围) | 过载保护 | DE-5003(弦波平均值) | DE-5004**(真均方根值) | AC μA | 600.0μA | 0.1μA | 1.0%+10(40Hz～1kHz) 1.5%+10(1kHz～2kHz) | 1.0%+10(40Hz～1kHz) 1.5%+10(1kHz～5kHz) | 630mA/1000V 保险丝 | 6000μA | 1μA | AC mA | 60.00mA | 0.01mA | 600.0mA | 0.1mA | AC A* | 10.00A | 0.01A | 1.5%+10(40Hz～2kHz) | 1.5%+10(40Hz～5kHz) | 10A/1000V 保险丝 |
*11 ～ 20A量测，不可超过30 秒 **真均方根值: 准确度定义在档位满刻度的10% 至100%范围 电感量测 串联Ls / 并联Lp | 0.3∼60.0μH | 60.1∼600.0μH | 601∼6000μH | 6.01∼60.00mH | 60.1∼600.0mH | 601∼6000mH | 6.01∼60.00H | 60.1∼100.0H | 解析度 | 0.1μH | 0.1μH | 1μH | 0.01mH | 0.1mH | 1mH | 0.01H | 0.1H | 准确度 | ±(3.0%+20) | ±(1.5%+5) | ±(1.0%+5) | ±(1.0% +5) | ±(1.0%+5) | ±(1.0%+5) | ±(1.5%+5) | ±(3.0%+10) |
电容量测 串联Cs / 并联Cp | 3.0∼600.0pF | 601∼6000pF | 6.01∼60.00nF | 60.1∼600.0nF | 601∼6000nF | 6.01∼60.00μF | 60.1∼600.0μF | 0.60∼6.00mF | 解析度 | 0.1pF | 1pF | 0.01nF | 0.1nF | 1nF | 0.01μF | 1μF | 0.01mF | 准确度 | ±(2.0%+20) | ±(1.0%+5) | ±(0.3%+5) | ±(0.3%+5) | ±(0.5%+5) | ±(0.8%+5) | ±(1.5%+10) | ±(3.0%+20) |
电阻量测 串联Rs / 并联Rs | 0.1∼60.00Ω | 60.1∼600.0Ω | 601∼6000Ω | 6.01∼60.00KΩ | 60.1∼600.0KΩ | 601∼6000KΩ | 6.01∼20.00MΩ | 解析度 | 0.01Ω | 0.1Ω | 1Ω | 0.01KΩ | 0.1KΩ | 1KΩ | 0.01MΩ | 准确度 | ±(1.0%+20) | ±(0.3%+5) | ±(0.3%+5) | ±(0.3%+5) | ±(0.3%+5) | ±(1.5%+5) | ±(6.0%+10) |
*上述规格，以完成测试线短路开路校验程序后为准。 *有些电感元件，随测试电压不同而电感值变化剧烈。机台测试端提供输出阻抗约 2.2kΩ的 0.6Vrms弦波测试电压，待测电感上的测试电压会随其自身阻值分压后不同。 ★温度系数： 环境温度＜18℃或＞28℃时，准确度需加(0.1x指定误差/每℃) 温度/湿度： - 操作温度/湿度： 0℃～50℃(32°F～122°F)/低于80%R.H.(不结露)
- 储存温度/湿度： -10℃～60℃(14°F～140°F)/低于70%R.H.(不结露)
外型尺寸/重量： - 尺寸：181(长)x91(宽)x57(高)mm
- 重量：约400公克(不含电池)
附 件： - 使用说明书 x 1
- 电池AA 1.5V x 2
- 测试棒(红色+黑色) x 1
- 短鳄鱼夹测试棒 (红色+黑色) x 1 (量测 LCR 檔专用 )
- 保护套 x 1
| |
