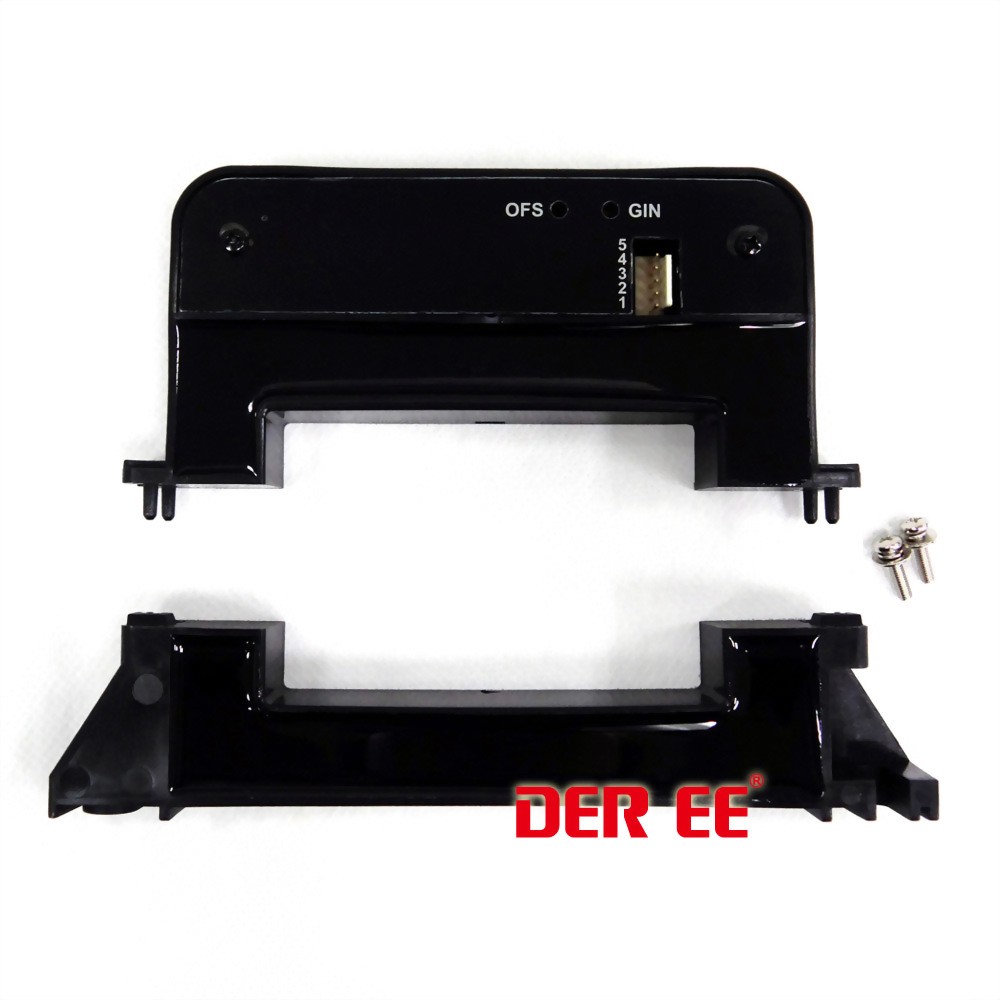

DER EE开口式霍尔传感器DSHCT-85S是开路设计，易于安装，适用于测量较粗电线/大型导体。
开口部分以螺丝固定防止脱落，安全稳固。 DER EE开口式霍尔传感器具有线性度佳，反应速度快，精度高，重量轻的特点，现在适用于UPS系统，AC和DC伺服系统，电动机的速度控制器，通用和专用变频器等 自动控制系统。
产品特点
- 开口式结构设计，装置方便，利于不停电作业
- 开合部位具螺丝固定设计，安全牢固防止脱落
- 线性**
- 可接受AC/DC量测
- 反应快速
- 提供完全的电子绝缘保护
技术参数
- 固定偏移值：±0.03V
- 额定输出电压的线性：±1%
- 电源供应：±15V
- 电源电流：20mA
- 反应时间：<10 μ sec.
- 输出电压的温度特性：TYP. ±0.08% / ℃, Max. ±0.1% / ℃
- 磁滞电压：±0.035V
- 绝缘电阻：检测孔与各端子间500MΩ/500V以上
- 耐压：检测孔与各端子间2000V, 50 / 60Hz
型号 / 规格：
型号 | 额定输入电流 (Ampere Turn) | 最大线性范围 | 额定输出电压 |
DSHCT-85S 0100 | 100A | 0～ ± 200 | 4V |
DSHCT-85S 0200 | 200A | 0～ ± 400 | 4V |
DSHCT-85S 0400 | 400A | 0～ ± 600 | 4V |
DSHCT-85S 0600 | 600A | 0～ ± 900 | 4V |
DSHCT-85S 0800 | 800A | 0～ ± 1200 | 4V |
DSHCT-85S 1000 | 1000A | 0～ ± 1500 | 4V |
DSHCT-85S 1200 | 1200A | 0～ ± 1800 | 4V |
DSHCT-85S 1400 | 1400A | 0～ ± 2100 | 4V |
DSHCT-85S 1600 | 1600A | 0～ ± 2400 | 4V |
DSHCT-85S 1800 | 1800A | 0～ ± 2700 | 4V |
DSHCT-85S 2000 | 2000A | 0～ ± 3000 | 4V |
尺寸 / 重量 :
- 尺寸：170(长) x 100(宽) x 22 (高)mm
- 重量：约500g
- 孔径：85 x 27mm
温度/湿度：
- 操作温度/湿度：-10℃～80℃/低于80% R.H. (不结露)
- 储存温度/湿度：-15℃～85℃/低于70% R.H. (不结露)
