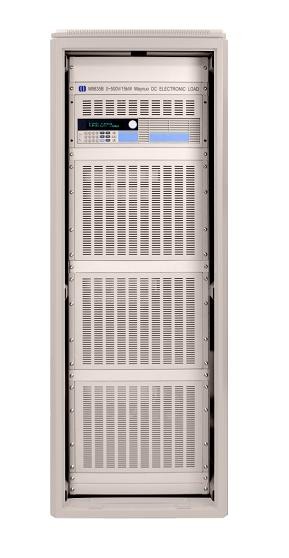

M9835(0-500A/0-150V/15KW)大功率直流电子负载
| 型号: | M9835(0-500A/0-150V/15KW) |
产品介绍
主要特点: 恒流，恒阻，恒压，恒功率，恒流+恒压，恒阻+恒压六种高速动作模式； 过流，过压，过功率，过热，极性反接保护； 高亮度，真空VFD屏，双排四路同步显示； 电路软启动时间设定，可根据设定电压值带载； 电池测试及短路功能； 提供动态测试，上升下降斜率设定； 支持外部触发输入，输出； 提供外部电流波形监视端子； 支持远端电压补偿，多个数据存储； 开机自检，软件校正，标准仪器架设计； 采用工业自动化的业界标准Modbus协议； 支持RS232，RS485，USB通讯。 应用范围： 生产线(手机充电器，手机电池，电动车电池，开关电源，线性电源)，科研机构，汽车电子，航空航天， 船舶，太阳能电池，燃料电池等行业。技术参数表： | 型号 | M9835 | | 额定输入 | 功率 | 15KW | | 电流 | 0-500A | | 电压 | 0-150V | | 定电流模式(CC) | 量程 | 0-50A | 0-500A | | 分辨率 | 1mA | 10mA | | 精度 | 0.1%+0.05%FS | 0.15%+0.2%FS | | 定电压模式(CV) | 量程 | 0.1-19.999V | 0.1-150V | | 分辨率 | 1mV | 10mV | | 精度 | 0.03%+0.02%FS | 0.03%+0.02%FS | | 定电阻模式(CR) (当输入电压和电流值≥满量程的10%) | 量程 | 0.03Ω-10KΩ | 0.03Ω-5KΩ | | 分辨率 | 16位 | 16位 | | 精度 | 0.1%+0.1%FS | 0.2%+0.15%FS | | 定功率模式(CW) (当输入电压和电流值≥满量程的10%) | 量程 | 0-7500W | 0-15KW | | 分辨率 | 10mW | 100mW | | 精度 | 0.1%+0.1%FS | 0.2%+0.15%FS | | 电压测量值 | 电压 | 0-19.999V | 0-150V | | 分辨率 | 1mV | 10mV | | 精度 | 0.015%+0.03%FS | 0.015%+0.03%FS | | 电流测量值 | 电流 | 0-50A | 0-500A | | 分辨率 | 1mA | 10mA | | 精度 | 0.1%+0.05%FS | 0.15%+0.2%FS | | 功率测量值 (当输入电压和电流值≥满量程的10%) | 功率 | 100W | 15KW | | 分辨率 | 1mW | 10mW | | 精度 | 0.1%+0.1%FS | 0.2%+0.15%FS | | 电池测试功能 | 电池输入:0.1-150V;最大测量值: 容量=999AH; 分辨率=0.1mA; 测试时间=1S-16H | | 动态测试功能 | 动态编程: 0-25kHZ; 5A/uS; T1&T2:60uS-999S; 精度:±15% offset+10%FS | | 电流软启动时间 | 1mS;2mS;5mS;10mS;20mS;50mS;100mS;200mS;500mS;1000mS 精度:±15% offset+10%FS | | 短路功能 | 电流(CC) | ≒55A | ≒550A | | 电压(CV) | 0V | | 电阻(CR) | ≒5mΩ | | 温度 | 工作 | 0～40℃ | | 储存 | –10℃～70℃ | | 尺寸 | W*H*D(mm) | 1880*700*700 | | 重量 | Kg | 300 |
| |
