类型：TFT显示模组

显示像素：1024x768

外形尺寸(mm) ：197.0x155.0x23.4

VA尺寸(mm)：8.0

AA尺寸(mm) ：8.0

有效尺寸mm：162.05x121.54

应用：技术设备、办公室设备、门禁

视角：IPS全视角

背光/亮度：300cd/M2

接口方式：HI

特殊说明：防静电ESD 8KV

工作温度：-20~70℃

供电电压：5.0V

产品叙述

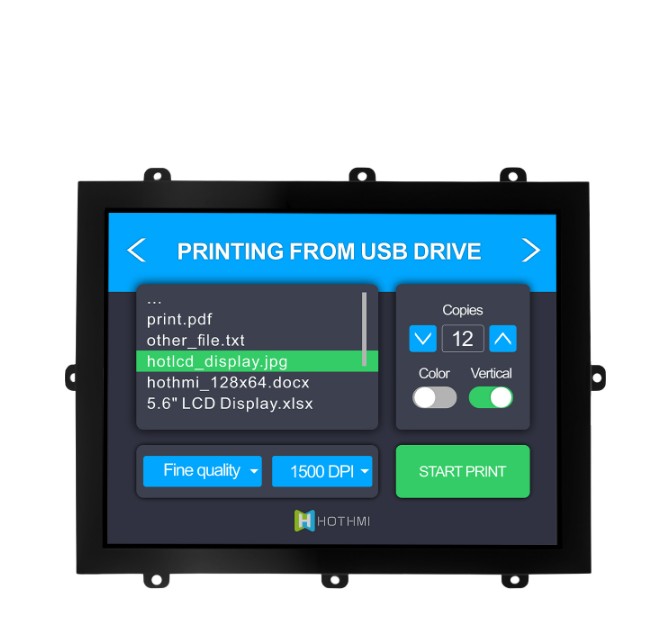

8.0英寸TFT LCD显示模块 | 1024x768 HI TFT模块

HTM-H080D13-HI-A01G是一款8英寸TFT液晶显示模组，采用常黑面板设计，分辨率为1024(RGB)×768像素，支持NTSC 60%色域，亮度达到300 cd/m2。该模组工作电压为+12V（典型值），建议电源电流不低于1A，可在-20℃至+70℃环境温度下稳定运行，储存温度范围覆盖-30℃至+80℃。产品配备白色背光系统，并通过固定电流测试确保显示一致性。

接口配置方面，CN1接口集成HMI信号引脚，包含HPD、HMI 5V、GND、Clock±、SDA/SCL等信号线，支持标准HMI通信协议；CN2接口采用立式插接型号JL4-6ZJB，专用于电源与背光控制，包含+12V供电、BLPWM背光调频及BLEN背光使能功能。值得注意的是，CN1接口在**版本中调整为180度旋转安装，线序与定义保持不变，以满足不同场景的布线需求。
