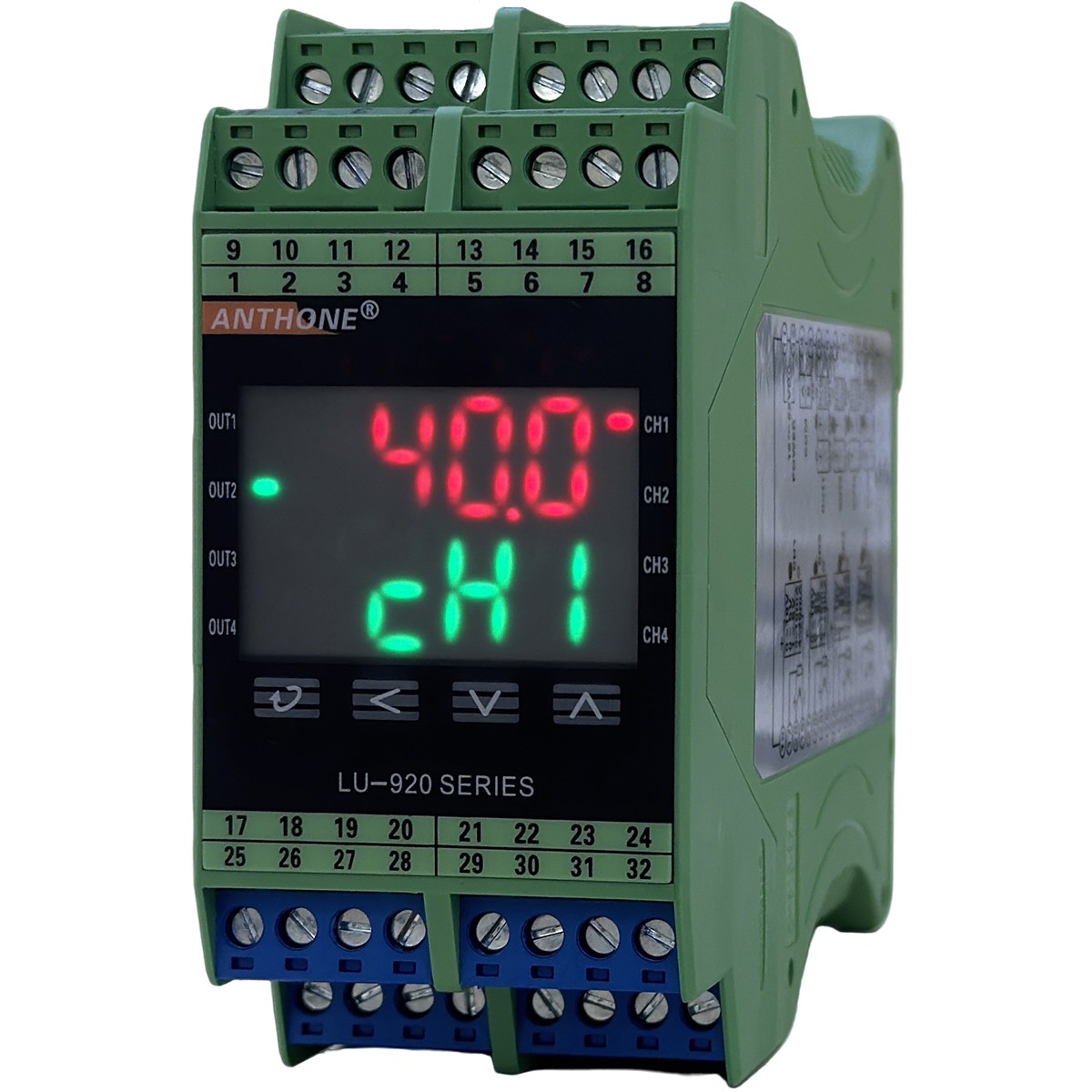

LU-926M02(04)Y两路(四路)PID调节模块是一种采用全新设计理念的高性能、高可靠性智能型工业调节仪表。专为半导体、光伏、轻工机械、烘箱、试验设备、制冷/制热设备等温度、流量、压力、液位等调节控制而设计。广泛应用于半导体，光伏、化工、陶瓷、冶金、石化、热处理等行业。

主要特点：

采用先进的ARM处理器，处理速度快，接口部件简单，可靠性稳定性强。

包含了各种常用分度号的热电偶、热电阻、标准电压、标准电流等信号，快速准确的非线性校正算法，保证了数字化采样的精度。

多种控制方式自由选择，其中智能调节控制采用模糊理论和传统PID控制相结合的控制方式进行控制，使控制过程具有响应快、超调小、稳态精度高的优点，特别对那些常规PID难以控制的大纯滞后对象有明显的控制效果。控制算法中具备一键自整定功能。

丰富的报警输出，4组报警寄存器自由组合。

双排4位数码管显示，人机交互操作，简单易用。

即插即用模块化结构，丰富的输出规格，适用于各种应用需要。

标配RS485通讯，采用标准MODBUS通讯协议，通用性强，可靠性高。

抗干扰性能强，通过工业三级以上电磁兼容测试要求。

二 、主要技术指标

□ 输入规格及量程范围：

热电偶：S（-50～1768）、R（-50～1768）、B（250～1820）、K（-200～1372）、N（-200～1300）、

E（-200～1000）、J（-200～1200）、T（-200～400）

热电阻：PT100（-200～800）、Cu50（-50～150）、Cu100（-50～150）、

标准毫伏信号：自定义0～100mV

标准电阻信号：自定义0～500欧姆

标准电压信号：0～10V、0～5V、1～5V、自定义0～10V

标准电流信号：4～20mA、0～10mA、自定义0～20mA

□ 测量精度：0.2级（±0.2%FS±1个字）

□ 冷端补偿：±1℃ □ 采样分辨率：1℃或0.1℃

□ 采样周期：0.5秒 □ 断偶断阻超量程检测，显示Sb

□ 控制方式：位式控制、手动控制、带自整定功能的PID人工智能调节

□ 输出方式：SSr 固态继电器触发输出（15VDC/30mA）、可控硅过零触发输出

rELA继电器触点常开输出（250VAC/0.8A）

i0100～10mA电流输出（负载能力<1000欧姆）

i4204～20mA电流输出（负载能力<500欧姆）

FrEE0～20mA自定义电流，范围软件寄存器设定

FrSS限幅固态继电器、可控硅过零触发，限幅阀值软件寄存器设定

FrrL限幅继电器，限幅阀值软件寄存器设定

□ 报警功能：4组报警寄存器，自由对应到各输出位置

9种报警方式选择（单边回差上限报警、单边回差下限报警、双边回差的上限报警、双边回差的下限报警、故障报警、正偏差报警、负偏差报警、正负偏差外报警、正负偏差内报警）

□ 电源电压：85-265VAC 或20-52VDC □ 整机功耗：小于4W

□ 使用环境：温度-10～+60℃，湿度0～80RH%
