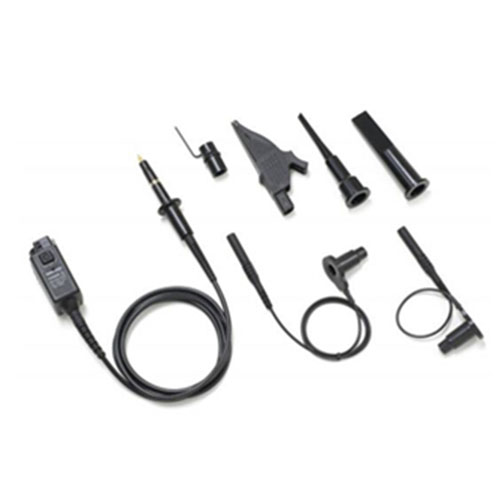

泰克高压探头P5150

• 用于 TPS2000 和 THS3000 系列示波器

• 直流至 500 MHz

• 2500 V峰值，1000 VRMS CAT II

• 可浮动到 600 VRMS CAT II 或 300 VRMS CAT III

• 用于波纹测量的**探头

• 50X

• 10 ～ 25 pF 补偿范围

• -2-031、EN61010-2-031、IEC61010-2-031、CSA61010.2.031

泰克高压探头P5150应用：

电源设计

设计电机拖动

电子镇流器

功率半导体

开关模式控制

UPS 系统

功率整流器

在许多应用中，能够将测量与接地隔离，以及在通道之间隔离公共电压，都非常重要。P5150 或 P5122 与 TPS2000 和 THS3000系列数字存储示波器配合使用，既能实现测量与接地之间的TPP0850隔离，又能实现通道之间的完全隔离。测量高压直流电源的波纹时推荐使用 P5150 探头。P5122 探头不得在 TPS2000 系列示波器上对直流偏置超过 300 V 的信号进行交流耦合测量。
