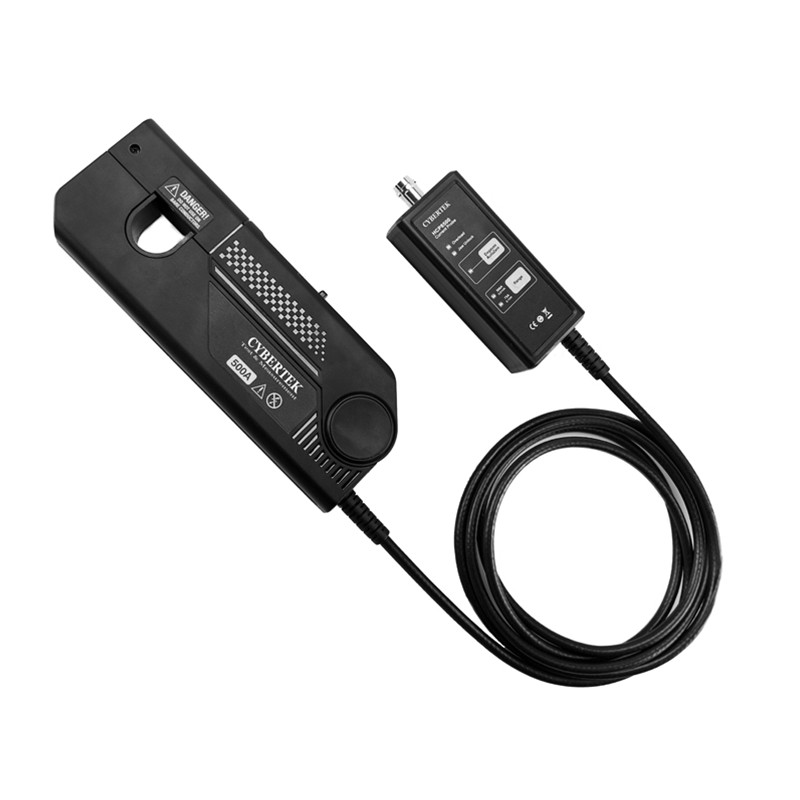

CYBERTEK高频交直流电流探头HCP8300A

型号:	HCP8300A
产地:	西安
配件产地:	国产配件

产品介绍

HCP8300(A)钳口可夹住直径达 20mm 的导线，适用于大电流应用场合;测量300A 的连续电流和500A的峰值电流，HCP8300 提供了 6MHz 的带宽,HCP8300A 提供了 8MHz的带宽;探头具有300A (100X)和50A(10X)两个量程可选择，10X 量程用于小电流测量，分辨率高达 10mA。

应用：

电源(开关式和线性)设计

LED照明设计

电动汽车设计

新能源

变频家电

电工实验

半导体器件设计

逆变器/变压器设计

电子镇流器设计

工控/消费电子设计

发动机驱动装置设计

电力电子和电力传动实验等

交通运输系统(电动车辆、机车、航空电子设备等)设计

产品参数：

型号		HCP8300A

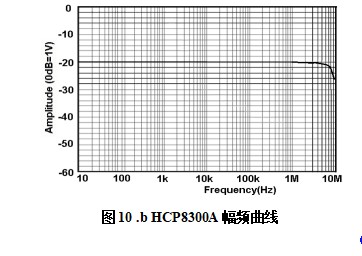

带宽(-3dB)		DC-8 MHz (图10.b)
上升时间		≤50ns

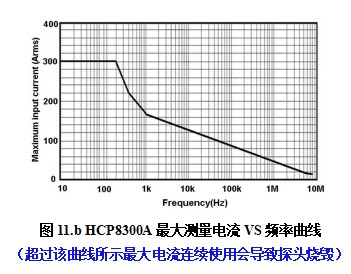

连续电流最大值		300Arms (图11.b)
峰值电流		500Apk
量程		50A	10X衰减
		300A	100X衰减
过流报警值		50A	≥50APk
		300A	≥500APk
电流传输比		50A	0.1V/A
		300A	0.01V/A
分辨率		50A	10mA
		300A	100mA
精度 (DC,45-66Hz最大连续电流)		50A	±1%±10mA
		300A	±1%±100mA

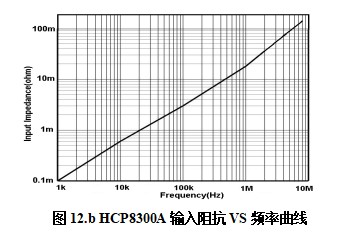

输入阻抗		参考图12.b
延时	探头主机	41ns

	BNC (1m)	5ns
终端负载要求		≥100kΩ
供电方式		DC 12V/1A（标配适配器）
绝缘线电压		600V CATII 300V CATIII
安全符合标准		EN61010-1: 2010+A1:2019 EN 61010-2-032:2019
EMC符合标准		EN61326-1:2013 EN61000-3-2:2014 EN61000-3-3:2013
