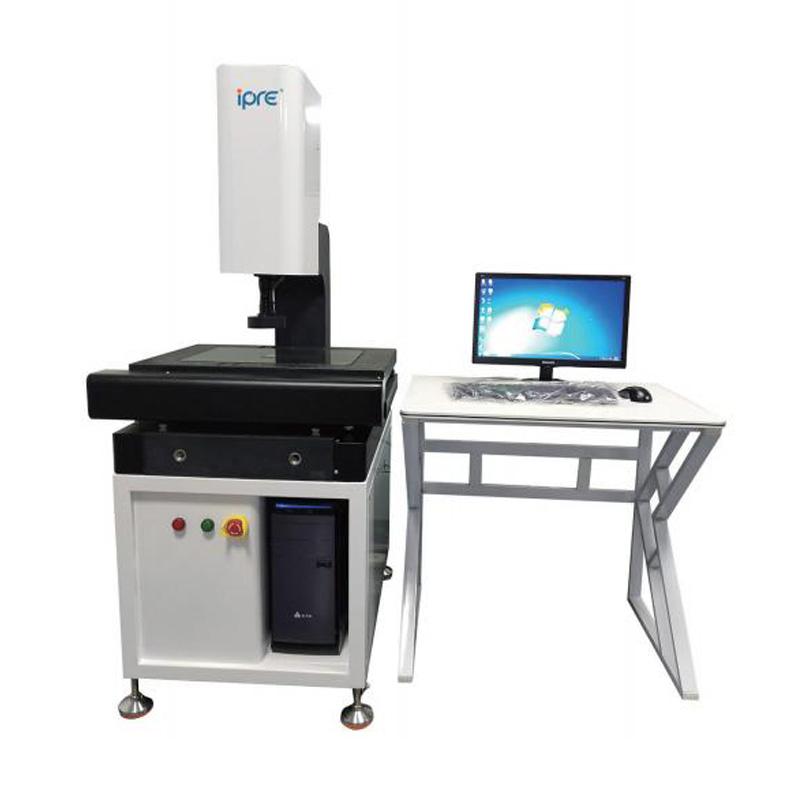

中科普锐XY5040Q影像测量仪采用坚固的花岗岩结构，保证测量精度和稳定性。原装进口精密滚珠丝杆、高清相机、LED光源，确保精准测量和清晰成像。多功能软件支持三维测量、自动对焦、命令行输入、标注、自动测量等功能，适用于各种测量需求。X/Y轴线性精度(3+L/200)μm，光学尺解析度1μm，适用于温度20-25°C、湿度50%-60%的环境。高承重能力，可测量大型工件。是高精度测量和数据分析的常用选择。

产品特点

• 底座、立柱、工作台采用00级花岗岩结构，刚性强，形变小，从而保证精度稳定；

• 三轴原装进口精密级滚珠丝杆确保机器运行定位准，测量过程中保证测量的重复精度，从而确保机器的稳定性；

• 可程式控制LED四环八分区环形表面光源+透射平行光源，满足各种不同表面的照明测量要求；

• 德国COMST高清晰1/3工业数字彩色相机，满足清晰观察、软件轻松抓取产品边缘，最大限度满足产品的测量要求，极大的提高了机器稳定测量的精度。

软件特点

三维测量：测量高、宽、长度、两面的夹角、圆锥的顶角、圆柱的直径、倒角、直线度、平面度圆度、圆柱度、垂直度、平行度、倾斜度等；

自动对焦；自动找到最清晰时候的Z位置；

命令行：可以由命令行直接输入坐标信息，生成点、直线、圆、圆弧等，满足特殊需要行位公差:圆度，直线度，平行度，垂直度，同心度等；

标注功能：半径标注，直径标注，角度标注，线性标注，对齐标注，文字标注，坐标标注；

自动测量功能：自动找直线、多区域自动找直线、点选圆、框选圆、多区域自动圆、自动圆弧。

技术参数
