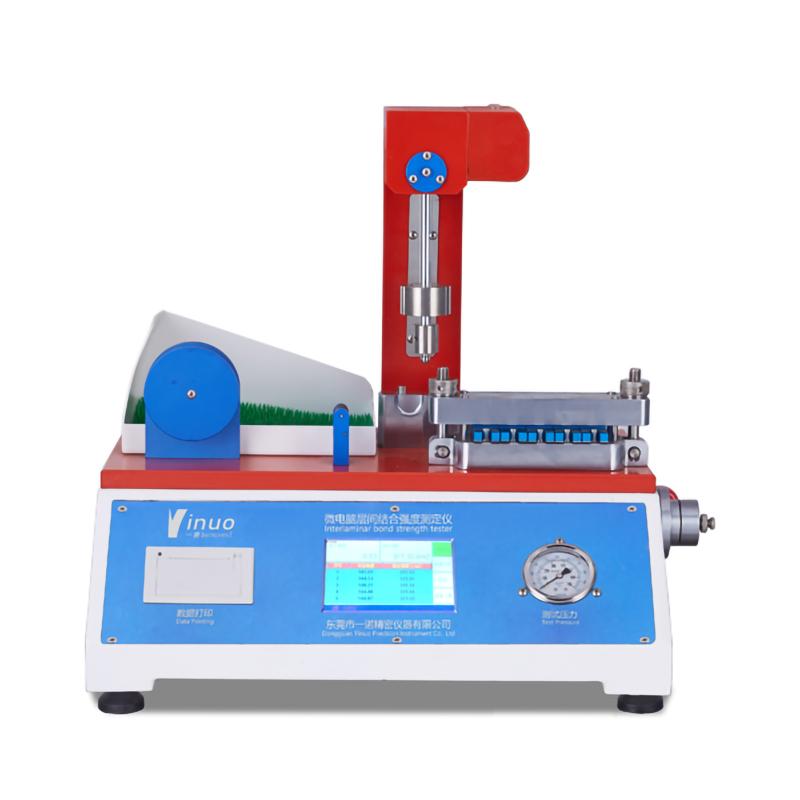

YN-IBTF01微电脑层间结合强度测定仪, 0～1000J

型号:	YN-IBTF01
仪器产地:	国产橡塑行业分析仪

产品介绍

一诺 YN-IBTF01 微电脑层间结合强度测定仪 0～1000J 适用于测定各种纸和纸板材料内部结合力强度，用于检测电工绝缘纸板、纱管纸、灰纸板等工业用纸的层间剥离强度。具有7.0in触屏曲线显示、液压粘胶压样、测试数据统计处理功能等特征。标配主机、层间结合测定仪专用双面胶、热敏打印纸等，可选配层间结合专用取样器、专业软件等。

仪器用途

YN-IBTF微电脑层间结合强度测定仪根据TAPPI T569和ISO 16260 方法来测定各种纸和纸板材料内部结合力强度。仪器设计基于一个下落的摆锤，对纸质样品产生高速冲击，把纸质样本夹在两个双涂层胶带基底之间。摆锤冲击测量将样品内部纤维沿Z型方向分成两层所需的总能量。用于检测电工绝缘纸板、纱管纸、灰纸板等工业用纸的层间剥离强度测试，适用于造纸厂、科研院校和质检部门。

工作原理

层间结合测定仪工作原理：双面胶-试样-双面胶的组合形成一个夹层结构，该夹层被压在一个金属平砧和一个铝块之间，用摆锤撞击铝块上部的内表面，使铝块翻转，并在Z向破坏试样。通过测定摆动的位置来计算试样被破坏过程中吸收的能量，以J/m2表示。

执行标准

GB/T 25203、ASTM T569 pm-00、DIN ISO 16260、TAPPI-UM403

技术特征

7.0in触屏曲线显示，中英文双语言自由切换；

液压粘胶压样，压力可自动调节（专利）；

具有测试数据统计处理功能；

专用5级校准工具套装（选配）；

整机刚性强结构稳定，避免测试过程中震动导致能量损失；

可靠的试样装夹和定位，减少试样因取样造成的误差；

可选连接电脑，自动绘制实时试验数据曲线图（选配）

产品配置

标准配置	主机、层间结合测定仪专用双面胶、热敏打印纸、电源线、说明书、合格证、保修卡
选配	层间结合专用取样器、专业软件、通信电缆等

应用范围

基础应用	绝缘纸	电工纸板、电绝缘纸板的层间内结合力强度测试
	纱管纸	纸管纸、纱管纸、牛皮纸的层间内结合力强度测试
	灰纸板	各种灰纸板、纸板、复合纸板的层间内结合力强度测试
	卡纸	牛卡纸、白卡、白板纸的层间内结合力强度测试
	包装盒	彩盒、烟盒、包装盒的层间内结合力强度测试
扩展应用	其它	其它需要加工作业的工业用纸的层间内结合力强度测试

技术参数

型号	YN-IBTF01
试样尺寸	25.4*25.4mm
试样尺寸	25.4*128mm
测试厚度	（0.1～5）mm
冲击角度	90°
释放方式	全自动释放
测量范围	A档：(0～500)J/M2；B档：(500～1000)J/M2
示值误差	A档：±1J/M2；B档：±2J/M2
仪器精度	0.01J/M2
单位	J/M2、lbf/in²
分辨率	0.001lbf/in²，8000脉冲高精编码器
常用试样压力	(690±21)kpa 或(1034±34)kpa,
试样夹持力	0～400N（可调）
试样压强范围	0～65kg/cm²（0～950psi）
一级施压面积	12.72cm²
试样座平行定位	R=0.4×10
压力力臂比	231.08：0.8
双面胶粘力	＞486N/m
人机界面	7.0in触屏控制系统
打印输出	模块式一体热敏打印机
外形尺寸	500400650mm
重量	70kg
试样数量	5组
