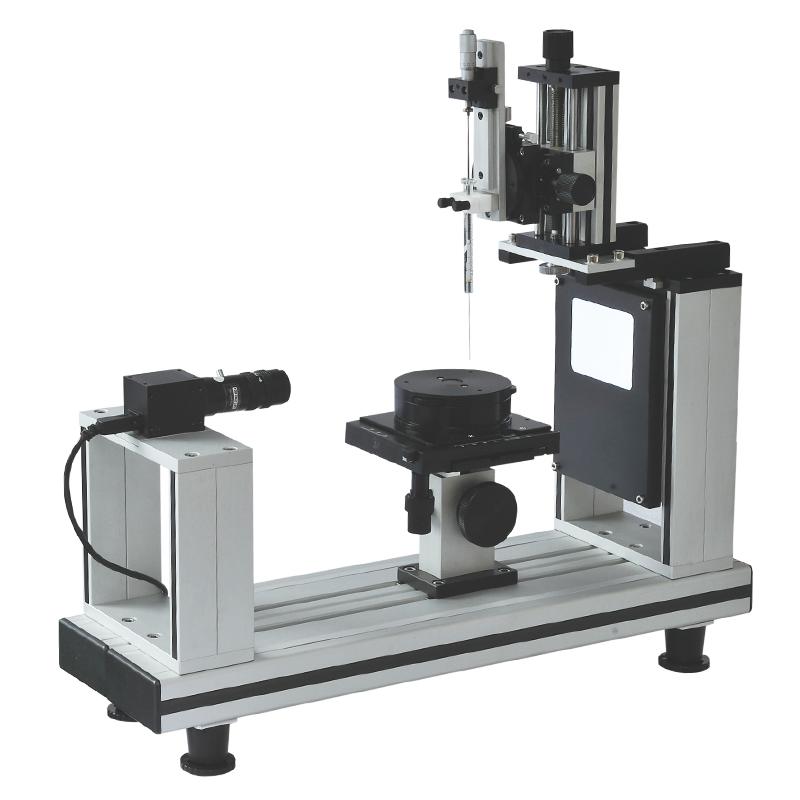

方瑞仪器 JCY-3 水滴角测试仪是一款高性能的接触角测量仪，采用影像分析法，搭载高分辨率CCD摄像系统，具备高精度的接触角分析与测量能力。它支持多种接触角分析方法和动态接触角分析，可以测量固体的接触角表面能和液体的表面张力。该仪器适用于广泛的应用领域，包括金属焊接、印刷、粘接研究、航天工业、军事科学、石油开采、纳米材料研究等。与JCY-4不同的是，JCY-3没有倾斜平台，适用于更广泛的实验条件。它还具备数据库管理功能和操作计算软件，操作简便，是一款功能齐全的接触角测试仪。

JCY系列接触角测量仪是一款标准型的用于测量固体接触角表面能等和液体表面张力的仪器。采用的测试方法为影像分析法，通过标准的影像分析，采用CCD摄像和图像采集系统，同时，通过软件自动分析接触角值数据。影像分析法使用环境远高于力测量法，我们可以容易测得各种外形物品的接触角值。而力测量法对于材质的均匀度以及平整性均有较高的要求。影像分析法我们更可以用于测试高温条件下的样品的表面张力值，如融化后的聚合物。

主要特点

1、采用新的CCD摄像系统，能将被测液滴的影像清晰地显示在计算机屏幕上进行高精度的接触角分析与测量，相机最高分辨率：1280×1024， 帧频：15或45/秒

2、高精度水平控制，硬件水平校正与软件水平校正（曲线基线校正）相结合实现接触角曲线的水平线寻准更为精确

3、采用了航空铝制机身兼具轻便与稳固于一身

4、接触角自动计算，左右接触角对比功能

5、动态接触角分析系统，包括随时间变化而变化的接触角分析、前进角/后退角以及倾斜角、滚动角分析

6、固体表面能估算：Fowkes一液法、Owen二液法、 Zisman法、Acid-Base法等表面自由能估算

7、 软件附带亮度修正功能，修改图像亮度

8、多种测试方式：悬滴法、座滴法（静滴法）；

9、表面张力测量：悬滴法（杨氏方程）测量液体表面张力

10、数据库管理功能：查询、备份、压缩、导出EXCEL表格

11、操作计算软件基于WIN XP、VIAST系统

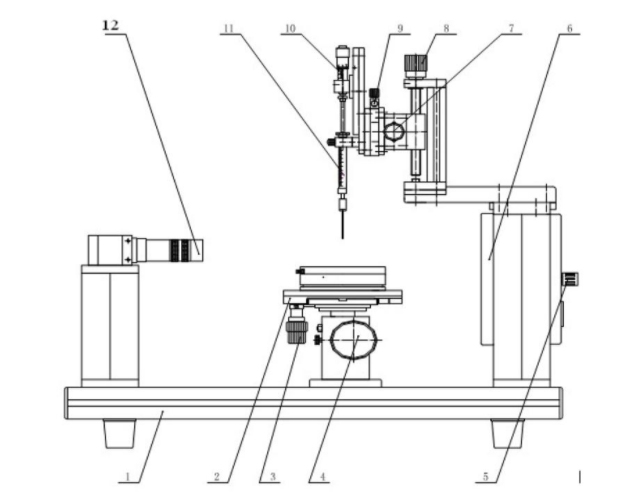

设备结构

1.机架2.置物工作台3.置物台前后移动旋钮4.置物台上下移动旋钮5.背光屏亮度.调节旋钮6. 背光屏7. 进样架左右调节8. 进样架上下调节9. 进样架角度微调10.进样液注入旋钮11. 进样针简12. 工业照相机

应用范围

- 金属焊接过程中，检测焊剂对金属的附着力；

- 印刷行业油墨、金属、纸张之间的附着力；

- 粘贴剂与固体间的粘接程度研究；

- 航天工业空中雨雾对飞机基体的润湿程度检测；

- 军事科学中弹片在空气中与雨雾接触角的测定；

- 石油开采过程中，注入添加剂与原油中固体前进角，后退角的测定；

- 纳米材料与不同活性剂间湿润性的测定、研究；

- 铝箔亲水角的测定；

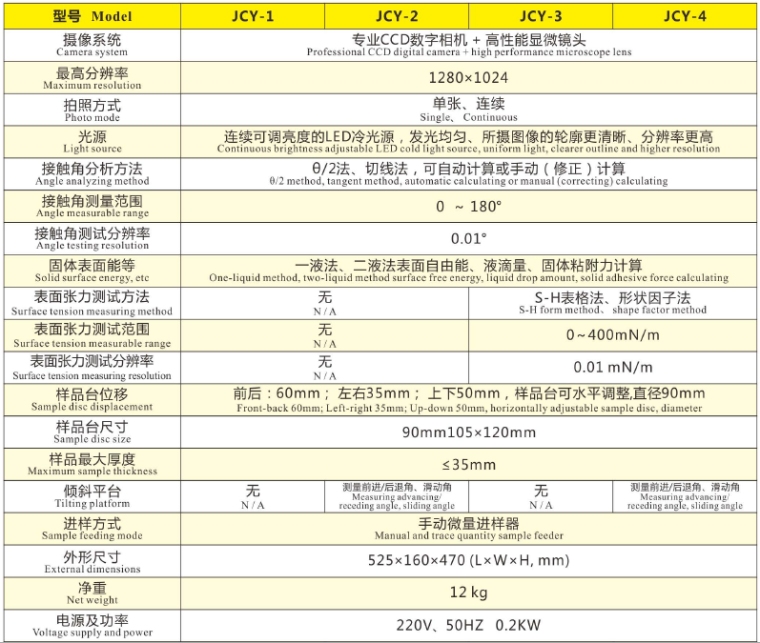

型号选型

技术参数
