DJ-Cloud农业面源污染综合监测系统

型号:

DJ-Cloud

产品介绍

面源污染也称为非点源污染，污染物以微量、分散的、广域的形式进入地下和水体中。其污染源分布具有广泛性和多样性，难以识别和确定其发生位置和边界，对其管理和放置也比较困难。农村面源污染是指农村生活和农业生产活动中，溶解的或固体的污染物，如农田中的土粒、氮素、磷素、农药重金属、农村禽畜粪便与生活垃圾等有机或无机物质，从非特定的地域，在降水和径流冲刷作用下，通过农田地表径流、农田排水和地下渗漏，使大量污染物进入受纳水体（河流、湖泊、水库、海湾）所引起的污染。

目前针对农田面源污染主要有两个方向的监测，一是以田间渗滤池法为核心的农田地下淋溶面源污染监测技术，二是以田间径流池为核心的农田地表径流面源污染监测技术。我们这套系统以农田地表径流面源污染监测技术为主，辅以田地下淋溶面源污染监测技术，此外还延伸监测到污染扩散区域，如沟渠、河道等，成功完成了水田、旱田等不同环境的监测任务。

用途：随着我国农业和农村经济的快速发展，化肥、农药、农用化学品投入逐年增加，种植数量和规模不断扩大，与此同时，农业投入品利用率低、废弃物处理滞后，导致农业面源污染问题日益突出。本系统主要利用农业自动传感器监测系统，结合物联网与5G技术，实时掌握农田面源水文与水质信息，分析核心区水量平衡过程，并整合气象、农田土壤含水率等多源信息，构建农田面源污染大数据平台。为掌握了全国农业面源污染状况，形成了常态化、动态化、制度化的长效机制。

农业面源污染

特点：

目前有农田地表径流测量和农田沟渠径流测量两种模式，
搭配不同传感器，实现不同方向上的测量要求
针对降雨或灌溉后产生的农田径流量进行可视化监测
对农田径流中的水质指标和泥沙含量进行实时监测及实时采样
监测农田产流后对汇水渠或河流的水质进行监测
监测植被NDVI值，分析植物在不同生长阶段农田污染的情况
对化肥农药等农用化学品在农田土壤中的运移监测
监测农田小气候对农田污染的影响

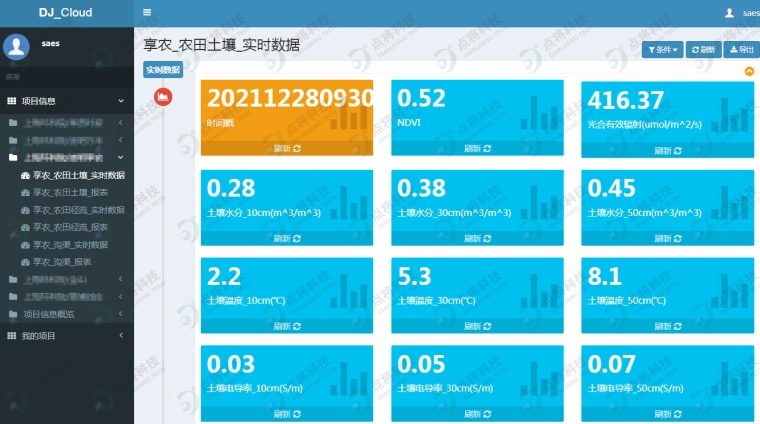

测量数据和现场视频上传云平台，远程监测，实时分析

农业面源污染

技术参数：

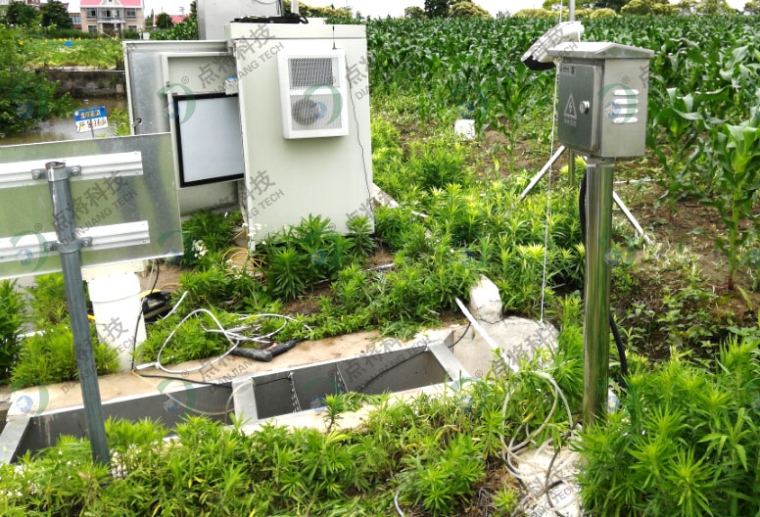

农田地表径流测量
测量参数	地表径流流量、水位、电导率、盐分、浊度、温度、雨量、径流采样。
流量测量范围	0-12L/S
水位精度和分辨率	1mm
水槽规格	4040200cm（可根据需求定制）；材质：不锈钢；三角堰板角度，30°（可定制60°和90°）；前置排沙阀门（入水处可定制沉沙池，用于收集沉沙），带水位测井，直径200mm.
雨量传感器	带干簧管的翻斗，输出开关信号，特有的飞行锥设计，减少横风对降雨量的影响，尺寸：235mm260mm280mm，带9厘米不锈钢防鸟刺
雨量传感器参数	精度±4％，每小时降雨量0.2毫米到50.0毫米；收集面积：214 cm2
电导率浊度参数	测量范围：0-200µS/cm 0 – 50 NTU 0–2000 µS/cm 0– 200NTU 0–20 mS/cm 0 – 1000 NTU 0–200mS/cm 0 – 4000 NTU 温度补偿，响应时间＜5s
电导率浊度分辨率精度	分辨率： 0.01 to1 µ/mS/cm、0.1 to1 NTU -mg/L 精度： +1 % （全范围）
径流水采样控制	可根据任何测量参数编程非时序性采样规则进行触发采样，响应时间＞1s；采样间隔：15秒到24h编程控制
径流水采样量	1000ml聚乙烯储水瓶24个，取样范围0~1000ml 采样流量：2.2L/min（6m吸程），3.4L/min（3m吸程），误差≤±8% 吸程：垂直8m，水平50m
冷藏水样储存温度	4 ℃不可调，温控误差：±2℃
定制机柜	放置采水器、控制模块及供电模块，可定制空调用于夏季降温
数采CPU 内存	ARM Cortex M4，运行频率144MHz，30MB数据存储，80MB CPU驱动程序，2MB操作系统
功耗@12VDC	1.5mA（睡眠），5mA（1HZ扫描），23mA
通讯标准及频段	支持全网：TDD-LTE、FDD-LTE、EVDO、WCDMA、TD-SCDMA、CDMA1X、GPRS/EDGE
通讯参数	发射功率<23dBm，接收灵敏度<-93.3dBm
DJ-CLOUD	可实现远程实时查看数据，查看水样采集瓶数，数据批量下载。

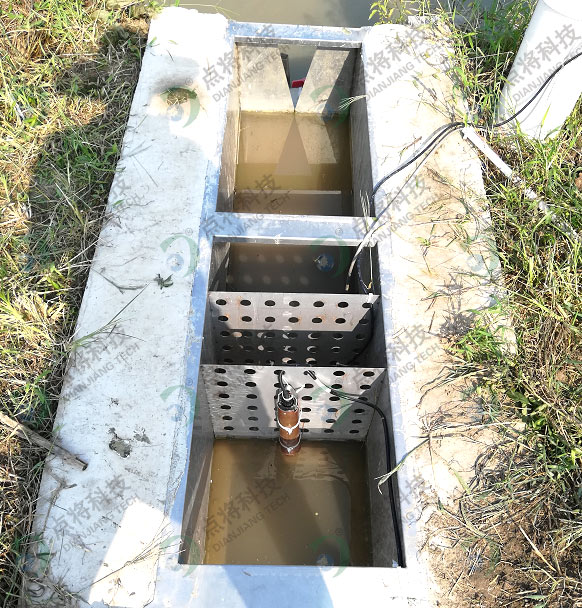

地表径流

农田沟渠径流测量
测量参数	流量、流速、水位、电导率、盐分、浊度、温度、雨量
流速测量	20mm/s~12m/s双向测量，默认20mm/sto1.6m/s单向精度：测量值的±1% ，分辨率：1mm/S
水位测量	20mm~5000mm（超声波水位）；0mm~10000mm（压力水位）精度：测量值的±1%，分辨率：1mm
温度测量	0ºC ~60ºC，精度：±0.5ºC，分辨率：0.1 ºC
电导率测量	0~3000us/cm(可选0~200000us/cm) 精度：1%，分辨率：±1µS/cm
雨量传感器	带干簧管的翻斗，输出开关信号，特有的飞行锥设计，减少横风对降雨量的影响，尺寸：235mm260mm280mm，带9厘米不锈钢防鸟刺
雨量传感器参数	精度±4％，每小时降雨量0.2毫米到50.0毫米；收集面积：214 cm2
电导率浊度参数	测量范围：0-200µS/cm 0 – 50 NTU 0–2000 µS/cm 0– 200NTU 0–20 mS/cm 0 – 1000 NTU 0–200mS/cm 0 – 4000 NTU 温度补偿，响应时间＜5s
电导率浊度分辨率精度	分辨率： 0.01 to1 µ/mS/cm、0.1 to1 NTU -mg/L 精度： +1 % （全范围）
水采样控制	可根据任何测量参数编程非时序性采样规则进行触发采样，响应时间＞1s；采样间隔：15秒到24h编程控制
水采样量	1000ml聚乙烯储水瓶24个，取样范围0~1000ml 采样流量：2.2L/min（6m吸程），3.4L/min（3m吸程），误差≤±8% 吸程：垂直8m，水平50m
冷藏水样储存温度	4 ℃不可调，温控误差：±2℃
定制机柜	放置采水器、控制模块及供电模块，可定制空调用于夏季降温
数采CPU 内存	ARM Cortex M4，运行频率144MHz，30MB数据存储，80MB CPU驱动程序，2MB操作系统
功耗@12VDC	1.5mA（睡眠），5mA（1HZ扫描），23mA
通讯标准及频段	支持全网：TDD-LTE、FDD-LTE、EVDO、WCDMA、TD-SCDMA、CDMA1X、GPRS/EDGE
通讯参数	发射功率<23dBm，接收灵敏度<-93.3dBm
DJ-CLOUD	可实现远程实时查看数据，查看水样采集瓶数，数据批量下载。

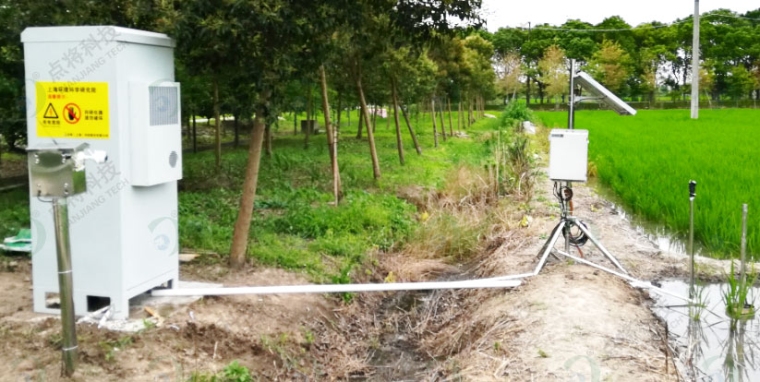

泥沙测量

泥沙传感器
双探头	90°侧向散射和反向散射
范围	0 to 4000 NTU
主动和被动防污	快门，雨刷，杀菌剂，铜，可选可拆卸套筒
浓度精度	读数的±2%或0.5 NTU（以较大者为准）
工作温度	0°-40°C
储存温度	0°-40°C
温度精度	±0.3°C
发射波长	850 nm
电源要求	9.6-18V
测量时间	< 10 s

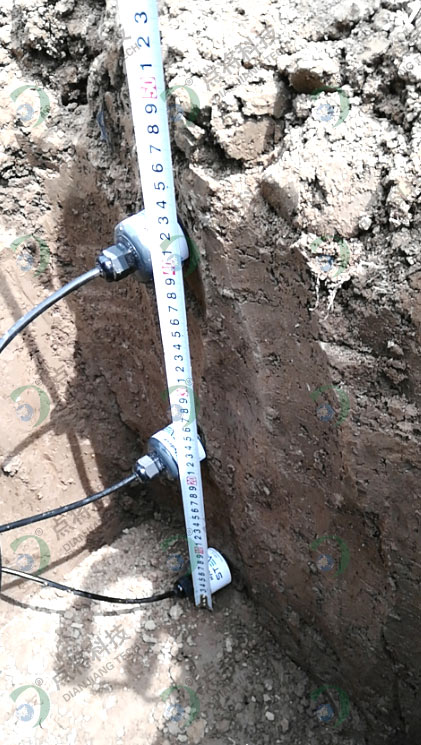

土壤水分温度电导率传感器
测量参数	无机土和矿质土的土壤湿度土壤电导率土壤温度
测量精度	土壤水分：大部分土质的土壤湿度：± 0.01 WFV 细黏土的土壤湿度：±0.03 土壤电导率：±2.0% 或 0.02 S/m，取两者中高值土壤温度：±0.3℃
量程	土壤水分：完全干燥 - 完全饱和土壤电导率：0 - 1.5 S/m 土壤温度：-10℃ - 60℃
分辨率	土壤水分：0.001 土壤电导率：0.001 土壤温度：0.1℃
电源供应器	9-20 VDC
耗电	休眠状态：<1 mA 激活状态：<10 mA
线缆	3根线：电源线、地线、数据线
波特率	1200
通讯协议	SDI-12 标准 1.2

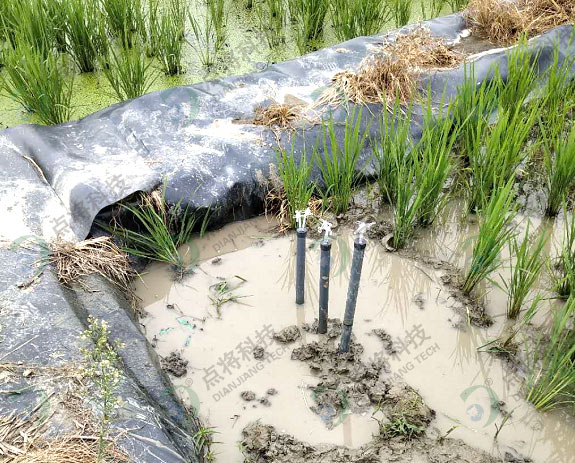

土壤溶液取样
取样管长度（cm）	多种长度可供选择10、15 、20、25、30、---235 cm.
取样管二种直径可选	63mm
空气气压	1 bar(100Kpa)
陶瓷头空隙尺寸	3μm (63mm)
导水率	9.5 X 10-6cm.s-1 (63mm)
取样陶瓷头尺寸	直径63mm X 73mm 长
手动泵	带负压表,

图片关键词

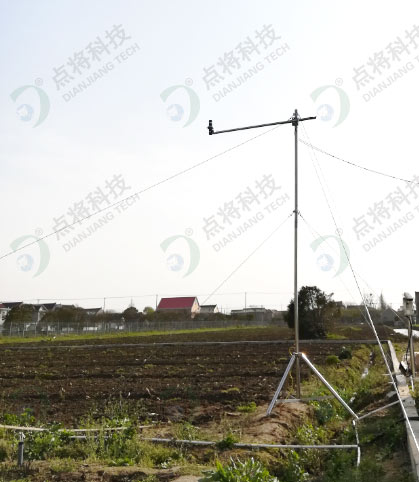

NDVI植被指数监测
波段范围	红光：650nm±10nmFWHM 近红外：810nm±10nmFWHM
校准不确定性	±5%
测量重复性	小于1%
漂移	小于2%每年
响应时间	数字：小于0.6S 模拟：小于1mS
视场角	180度（向上）40度（向下）
余弦响应	± 2 % at 45˚; ± 5 % at 75˚ 天顶角
温度响应	小于0.1 % per ˚C
外壳材质	阳极氧化铝主体，带丙烯酸扩散器
工作环境	-40 ~ 70℃，0~100%RH
输入电压	5.5-24VDC激励电源

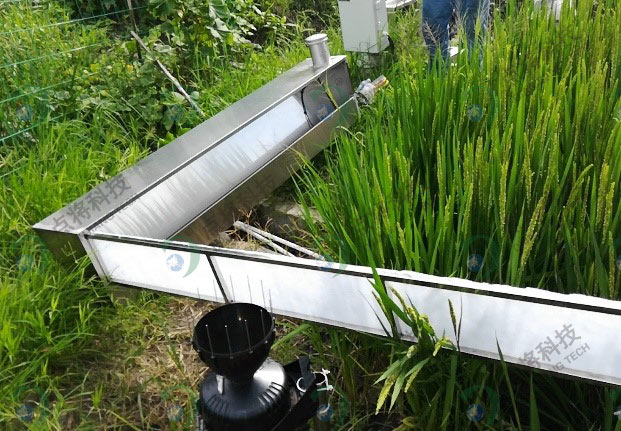

土壤侧渗监测
用途	用于采集农田侧渗壤中流
尺寸	2003040cm
侧渗流水位	0-30cm
线性误差	±0.05%F.S
更新时间	1ms

图片关键词

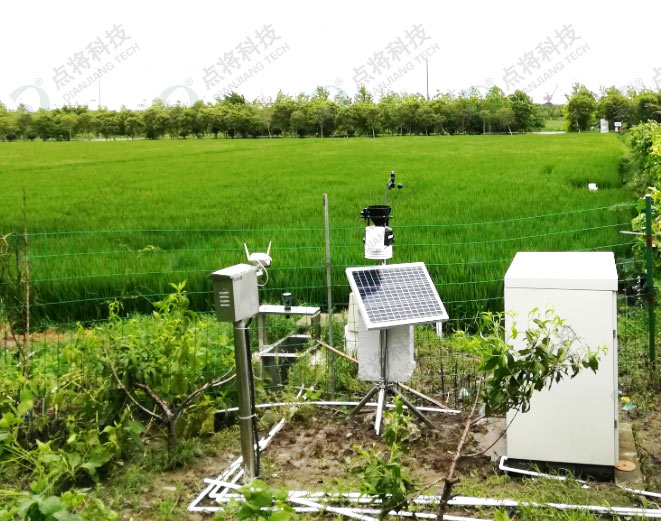

农田小气候站
控制器CPU内存	32位，运行频率100MHz、128M内存，和4M电池供电SRAM
控制器功耗（12V）	< 1 mA (空闲状态), 1 mA (激活状态, 1 Hz 扫描频率),55 mA (激活状态, 20 Hz 扫描频率), 激活状态 + 25 mA (使用RS-232/RS-485连接),激活状态 + 48 mA (使用以太网连接)
风向量程	0~360°
风向精度分辨率	±3°；16方位罗盘（22.5°），数字显示1°
风速量程	3~175 mph、3~150 knot、1.5~79 m/s、5~282 km/h
风速精度分辨率	±3 mph（3 knot、5 km/h、1.5 m/s）或±5% 1mph、1km/h、0.5m/s或1knot（用户设定）
温度量程	-40~+150℉（-40~+65℃）
温度精度分辨率	高于+20℉（-7℃）为±1℉（±0.5℃），低于+20℉（-7℃）为±2℉（±1℃） 0.1℉、1℉、0.1℃、1℃（用户设定）（实时读数）
湿度量程	0~100%RH
湿度精度分辨率	±3% （0~90%RH），±4%（90~100%RH）；1%
湿度漂移	±0.5%/年
雨量量程	日/暴雨：0~99.99”（0~999.8mm）；
雨量精度分辨率	0.2mm；0.2mm
太阳辐射量程	0~1800 W/m2
太阳辐射精度分辨率	全量程的±5% 1W/m2
太阳辐射漂移	最大±2%/年
紫外辐射量程	0~199 MEDs
紫外辐射精度分辨率	±5%日总量 0.1~19.9MEDs
紫外辐射漂移	最大±2%/年

图片关键词

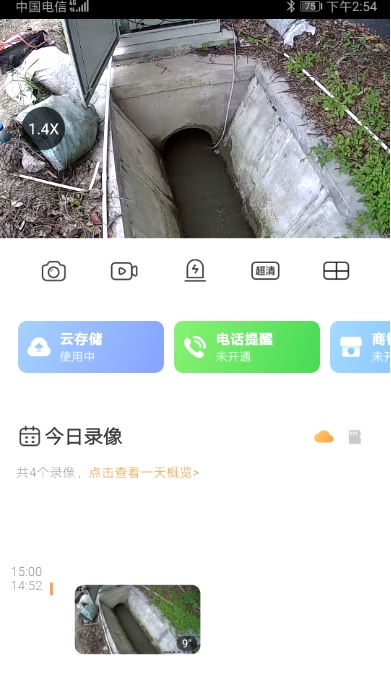

可视化监控
像素	400W
夜视类型	全彩夜视
适用面积	40~80
识别方式	人型识别
防水等级	IP67
存储方式	云存储或内存卡存储
通讯方式	Wifi或者数据通讯（需要单独的通讯设备）
查看方式	手机、电脑等设备联网查看

图片关键词
