52120A跨导放大器
产品介绍
主要特性 - 提供高达 100 安培的直流电流和高达 120 安培的交流电流，精度可达 140 ppm。
- 用附件线圈产生 3,000 或 6,000 安培电流，并联三个 52120A 时可产生高达 360 安培的电流。
- 频率：直流至 10 kHz，负荷电压（合规性）：4.5 V @ 120 A，电感驱动能力：1 mH 负载。
- 允许在单相中使用 2 或 3 个高达 360 A 的放大器，或在独立模式下使用多达 10 个放大器和 1200 A 的电流进行并行操作。
- GPIB 远程操作
产品概述: 52120A 跨导放大器 52120A是为那些希望提高实验室校准能力的用户而设计的，这些能力是以前很难提高并长期未获解决的问题，主要包括电流输出的能力，电流输出的准确度以及带负载的能力等。 希望提高上述能力的用户包括： - 校准实验室以及电力校准的专业人员
- 电力/电能仪器仪表、电能质量分析仪或功率转换器的制造商
- 电学测试和测量设备研发的用户
52120A需与下列产品一起配合使用来作为跨导放大器： - 5500A/5502A/5520A/5522A多产品校准器
- 5730A*/5700A/5720A多功能校准器
- 6105A*/6100B* 电能功率标准源
- 5080A多产品校准器
- 9100校准器
- 能够提供直流或交流2V或200mA量程的任何校准器、信号发生器或电源
- * 可进行闭环控制

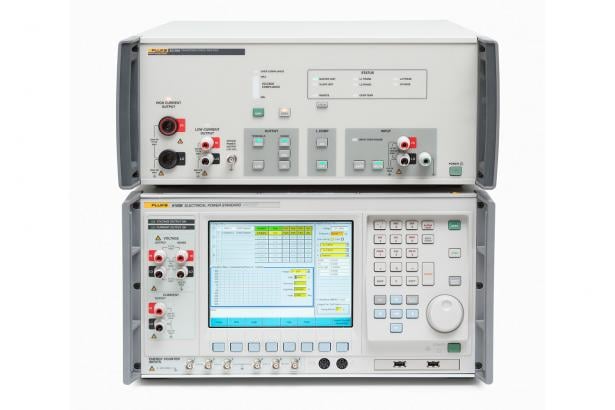

建议将52120A与新型号的6105A和6100B电能功率标准源配合使用，从而获得52120A的较高准确度。 产品规格: 52120A 跨导放大器 | 操作限值 | | 输出量程 | 2 A、20 A、120 A（100 A 直流） | | 输入电流范围 | 200 mA、200 mA、120 mA（100 mA 直流）量程 | | 电流增益 | 10、100、1000 | | 输入电压范围 | 2 V、2 V、1.2 V（1.0 V 直流）量程 | | 跨导 | 1,10,100 Siemens | | 频率 | DC至10KHz | | 输出顺从电压 | 4.5 Vrms (6.4 Vp) | | 电感驱动器功能： | 1 mH 负载 | | 输出隔离：电流端子对地 | 600 Vrms、850 Vp、直流达 850 Hz | | 性能指标 | | 交流准确度，配合 6105A 闭环使用 | 达 140 ppm | | 直流准确度，单机 | 达 160 ppm | | 交流准确度，单机 | 达 350 ppm | | 相位准确度 | 0.006° | | 负载相位移 | 60 Hz 时小于 0.001° | | 通用技术指标 | | 输入电压范围 | 100 V 至 240 V， ±10 % 的波动 | | 瞬态过压 | 瞬态过压符合 IEC60364-4-443 II类标准 | | 频率 | 47 Hz 至 63 Hz | | 功耗 | 小于 1500 VA | | 含支脚尺寸（高 x 宽 x 长） | 192 mm x 432 mm x 645 mm | | 不含支脚尺寸（高 x 宽 x 长） | 178 mm x 432 mm x 645 mm | | 重量 | 25 kg | | 设计标准和规范 | 按 EN 61010-1: 2010、CAN/CSA 22.2 No 61010.1-04、ANSI/UL 61010-1:2004 和 EN 61326-1:2006 设计，有 CE 标志，经过 CSA 认证 | | 工作温度 | 5 ℃ 至 35 ℃ | | 校准温度范围 | 16 ℃ 至 30 ℃ | | 预热时间 | 1 小时 | | 安全操作条件相对湿度（非结露） | 5 ℃ 至 31 ℃ 时为小于 80 %，至 35 ℃ 时线性斜降至 50 % | | 工作海拔 | 0 m 至 2,500 m | | 冲击和振动 | MIL-PRF-28800F class 3 | | 指标置信度水平 | 99% |
型号: 52120A 跨导放大器
| |
