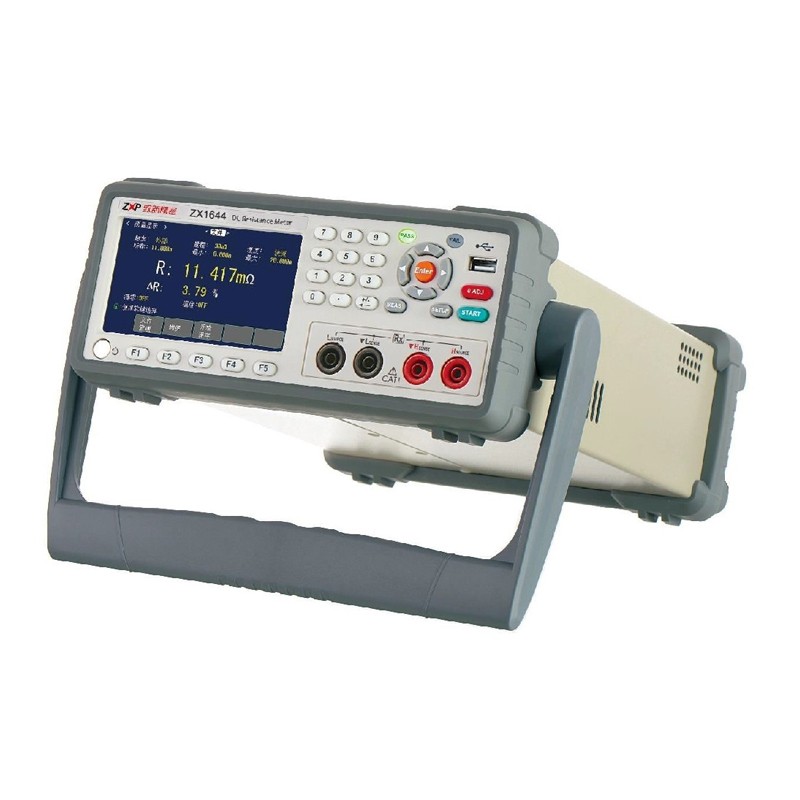

ZX1644型直流低电阻测试仪

型号:	ZX1644, ZX1644L-N, ZX1644D

产品介绍

简要说明

ZX1644 系列直流电阻测试仪采用彩色 LCD 显示，其 1uΩ-3.5MΩ的测量范围、0.02%的基本精度，可以用于电感、扼流圈、变压器、线束、保险丝、加热器、马达、继电器、导电橡胶等电阻的测试。该系列仪器配有 RS232C、RS485、USBTMC、USBCDC、USBHID 等通讯接口和 HANDLER I/O 分选接口，特别适合应用于自动化测试设备中。

性能特点

n 0.02%的基本测试精度，最小分辨率 1uΩ，最大测试电流 300mA

n可测量范围 0.000mΩ-3.5MΩ

n测试速度最快可达 20ms/次

n比较器功能，OK/NG LED 灯指示、HANDLER I/O 口输出 OK/NG 等分选信号

n键盘锁定功能，测试条件自动保存功能，下次开机自动调用

n带温度测量功能，可定制温度补偿功能

n自带 RS485 接口，支持标准的 MODBUS 通讯协议，方便与 PLC 进行编程通讯

n专利技术：USB 虚拟键盘技术，无需安装 USB 驱动和电脑软件，可直接上传数据到电脑。

型号	ZX1644	ZX1644L-N	ZX1644D
测试信号	直流(DC)
测试参数	直流电阻(DCR)，温度(T)		直流电阻(DCR)、二极管正向压降 Vf
基本准确度	0.02% ± 5 个字
测试速度	快速：20ms 中速：100ms 慢速：400ms
量程方式	自动，保持
触发方式	内部，手动，外部，总线
测试电流	300mA/300mA/30mA/10mA/1mA/1mA/100u A/5uA/500nA		电测试电流阻：300mA/300mA/30mA/10mA/1mA/1mA/100uA/5uA/500nA
			LED 测试电流：10mA/1mA//100uA
测试量程	30mΩ/300mΩ/3Ω/30Ω/300Ω/3kΩ/30kΩ/300kΩ/3MΩ
开路端口电压	最大 DC 5.5V
温度测量	-10℃ – 99.9℃，基本精度: ±0.50℃(和温度探头 ZX_T001 的组合精度) 测试速度：2s/次
比较器	OK,NG(或定制多档分选信号)
接口	RS232C,USB DEVICE, USB HOST, HANDLER I/O
存储器	内部 50 组，外部 U 盘 500 组
温度湿度	0℃ -40℃，相对湿度<= 75%
电源要求	电压：100-120Vac 或 198Vac-242Vac
	频率:46-64Hz，功率大于50VA
*体积(WHD)*	215mm87mm250mm(净尺寸，不带护套)
重量	3.2KG
附件	说明书1，电源线1,测试线*1

订购信息

ZX1644：测量范围 1 uΩ-3.5MΩ，带温度测量功能

ZX1644D：测量范围 1 uΩ-3.5MΩ，带二极管测试功能

ZX1644L-N：测量范围 1 uΩ-3.5MΩ，带温度测量功能，带N路扫描功能
