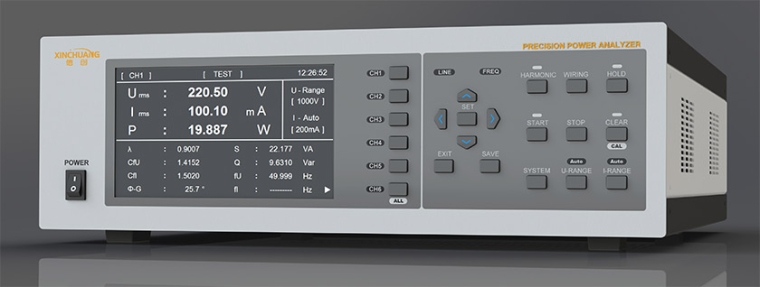

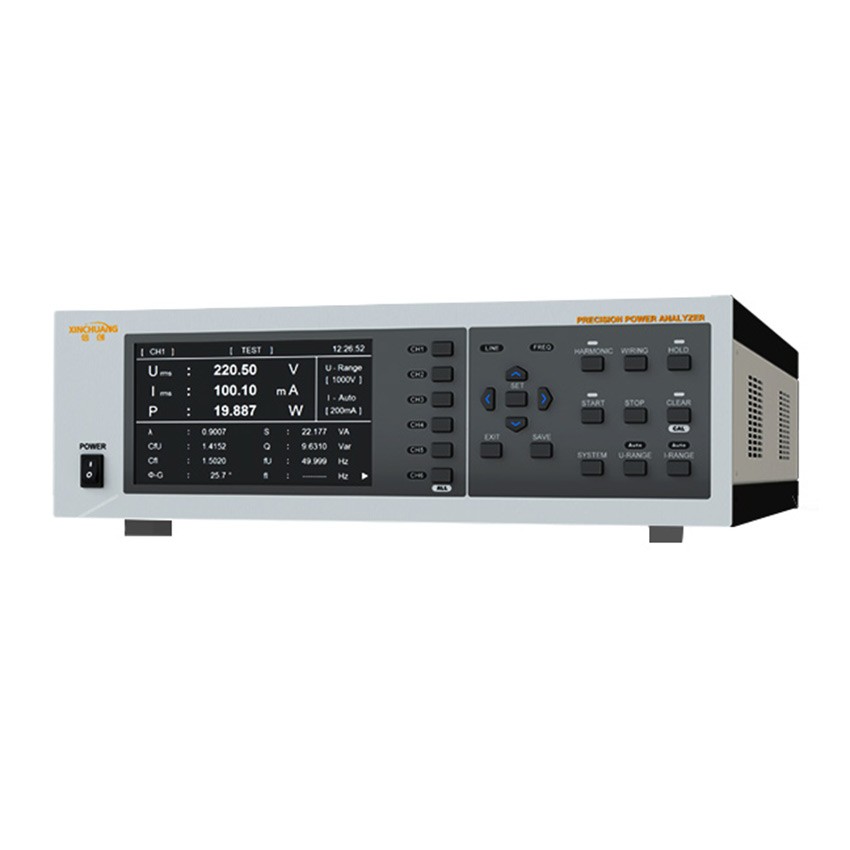

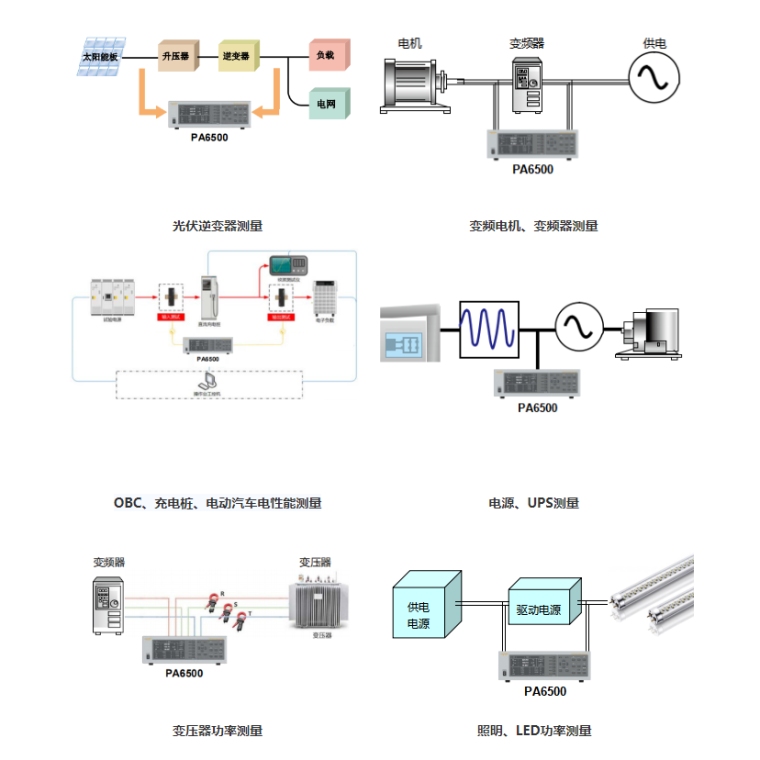

型号 | PA6500 |
测量通道 | 1～6 |
接线方式 | 1P2W(单相2线)、1P3W(单相3线)、3P3W(三相3线，2电压2电流)、3P3W(3V3A)(三相3线，3电压3电流)、3P4W(三相4线) |

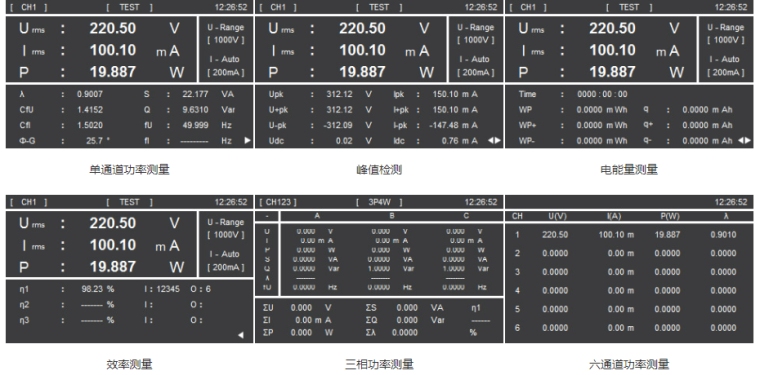

测量参数 | 电压U、电流I、有功功率P、无功功率Q、视在功率S、功率因数PF、电压频率fU、电流频率fI、相位角Φ、效率η、总电能量Wh、正向电能量Wh+、反向电能量Wh-、电流积分Ah、50次谐波分析HDF、电压和电流失真度THD、峰值电压Upk、峰值电流Ipk、电压峰值因数CfU、电流峰值因数CfI、直流电压Udc、直流电流Idc、整流平均值Umn/Imn/Urmn/Irmn、三相参数Σ |
输入阻抗 | 电压：约2MΩ，电流直接输入：约2.5mΩ (50A规格)，电流传感器输入：约100kΩ |
AD采样速率 | 约100kS/s |
满量程峰值因数 | 3 |
电压额定量程 （直接输入） | 15/30/60/100/150/300/600/1000[V] |
电流额定量程 （直接输入） | 50A电流规格：500m/1/2/5/10/20/40/50[A] 选配： 20A电流规格：100m/200m/500m/1/2/5/10/20[A] 10A电流规格：50m/100m/200m/500m/1/2/5/10[A] 5A电流规格：20m/50m/100m/200m/500m/1/2/5[A] 2A电流规格：10m/20m/50m/100m/200m/500m/1/2[A] 1A电流规格：5m/10m/20m/50m/100m/200m/500m/1[A] |
电流额定量程 （BNC传感器） | 50m/100m/200m/500m/1/2/5/10[V] |
电压、电流量程精度范围 | (1%～110%)*×量程 *电压1000V量程、电流50A量程精度范围为(1%～100%)×量程 |
功率因数范围 | ±(0.001 ～ 1.000) |
电压 测量精度 | DC 0.5Hz≤f＜45Hz 45Hz≤f≤66Hz 66Hz＜f≤1kHz 1kHz＜f≤10kHz 10kHz＜f≤100kHz | ±(0.1%×显示值+0.1%×量程) ±(0.1%×;显示值+0.2%×量程) ±(0.1%×显示值+0.1%×量程) ±(0.1%×显示值+0.2%×量程) ±({0.1+0.05×(f-1)}%×显示值+0.2%×量程) ±({0.5+0.04×(f-10)}%×显示值+0.3%×量程) |
电流 测量精度 | DC 0.5Hz≤f＜45Hz 45Hz≤f≤66Hz 66Hz＜f≤1kHz 1kHz＜f≤10kHz 10kHz＜f≤100kHz | ±(0.1%×显示值+0.1%×量程) ±(0.1%×显示值+0.2%×量程) ±(0.1%×显示值+0.1%×量程) ±(0.1%×显示值+0.2%×量程) ±((0.1×f)%显示值+0.2%×量程) ±({1+0.08×(f-10)}%×显示值+0.3%×量程) |
功率 测量精度 | DC 0.5Hz≤f＜45Hz 45Hz≤f≤66Hz 66Hz＜f≤1kHz 1kHz＜f≤10kHz 10kHz＜f≤50kHz 50kHz＜f≤100kHz | ±(0.1%×显示值+0.1%×量程) ±(0.3%×显示值+0.2%×量程) ±(0.1%×显示值+0.1%×量程) ±(0.2%×显示值+0.2%×量程) ±({0.2+0.1×(f-1)}%×显示值+0.2%×量程) ±({0.2+0.1×(f-1)}%×显示值+0.3%×量程) ±({5.1+0.18×(f-50)}%×显示值+0.3%×量程) |
有功功率 测量范围 | 50A电流规格：11mW～11kW@220V，PF=0.01～1 选配： 20A电流规格：2.2mW～4.4kW@220V，PF=0.01～1 10A电流规格：1.1mW～2.2kW@220V，PF=0.01～1 5A电流规格：0.4mW～1.1kW@220V，PF=0.01～1 2A电流规格：0.2mW～440W@220V，PF=0.01～1 1A电流规格：0.1mW～220W@220V，PF=0.01～1 |
有功功率分辨力 | 0.1mW |
频率测量范围 | DC，0.5Hz ～ 100kHz |
频率测量精度 | ±0.1%×显示值 |
电能测量范围 | 0～999999MWh (分辨率：1mWh/0.01mAh) |
电能测量精度 | ±(0.1%×显示值+0.1%×量程) |
扩展不确定度 | 电压、电流、功率、频率、电能量≤0.20% |
滤波器功能 | 500Hz、5.5kHz电压线路、电流线路和频率滤波 |
变比功能 | 1 ～ 50000 |
数据更新周期 | 100m / 250m / 500m / 5 [s] |
报警功能 | 电压、电流、功率、功率因数； 上限、下限、门限设定 |
控制接口 | 标配：RS-232、开关量接口； 选配：RS-485 |
显示器 | 7英寸宽屏 彩色液晶 |
外形尺寸 | 426(W) x 132(H) x 484(D，不含接线柱) mm |
整机重量 | 约10 kg |
