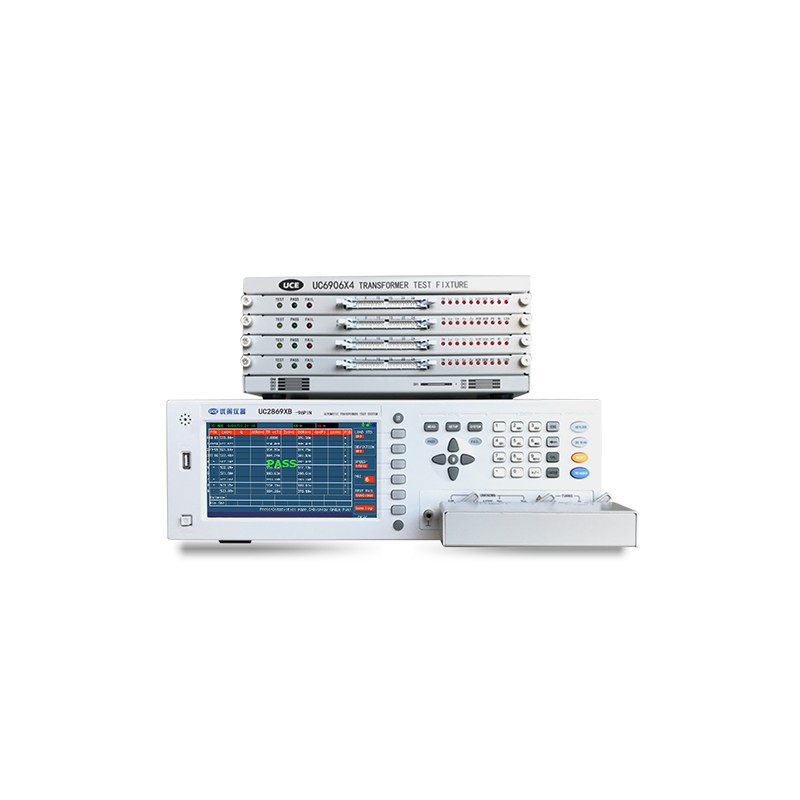

多通道变压器综合测试仪UC2869XB/67XB/66XB

型号:	UC2869XB/67XB/66XB

产品介绍

采用当前流行的7寸800x480彩色TFT LCD显示器，使用户能更直观，更舒服的读出测试结果。它是一种高速度、高精度、高性能的变压器测试系统，可满足生产线质量保证、进货检验及实验室测量要求。

性能特点

7英寸16: 9 TFT LCD显示器，分辨率800×480 RGB

一页显示所有测试结果，无需翻页。

提供24PIN-216PIN灵活的选择方式，真正任意通道组合

U盘直接保存测试结果，更人性方便

1MHZ测试频率, 分辨率10 mH

0.05%的基本测量准确度，增加超快速测试模式(150次/秒)

测试电压或电流的自动电平控制ALC功能

30 Ω, 100 Ω, 10 /100, 10 /CC四种不同信号源输出阻抗

内建比较器, 10档分选及档计数功能

内部100组设定文件保存或调用，U盘无限扩展测试文件保存或调用

可选±10V（±100mA）及1 A内部直流偏置源

可通过USB HOST来实现仪器软件版本的升级和更新

U盘可支持格式FAT16, FAT32文件系统

标配RS232C、HANDLER、USB HOST，可选GPIB、LAN接口

技术参数

测量功能
测试频率	UC2868X-96PIN～ 20 Hz-200 kHz，10mHz分辨率
	UC2868X-96PIN～ 20 Hz-200 kHz，10mHz分辨率
	UC2866X-96PIN～ 20 Hz-500 kHz，10mHz分辨率
	UC2878X-96PIN～ 20 Hz-1MHz， 10mHz分辨率
变压器测试参数	圈数比, 圈数, 相位, 电感, 电容, 漏感, 品质因数, 交流电阻, 直流电阻, 平衡, 引脚短路; LED测试

测试信号
输出阻抗	30 Ω, 100 Ω, 10 /100, 10 /CC可选择
测试信号电平	正常：5 mV－2 V 准确度：10%，1 mV步进恒电平：10 mV－1 V 准确度：5%，1 mV步进
直流偏置源	内部	0V，1.5V，2V，准确度：1%
	选配	UC6802A：±10V（±100mA）直流偏置源
		UC6802B：0-1A直流偏置电流
