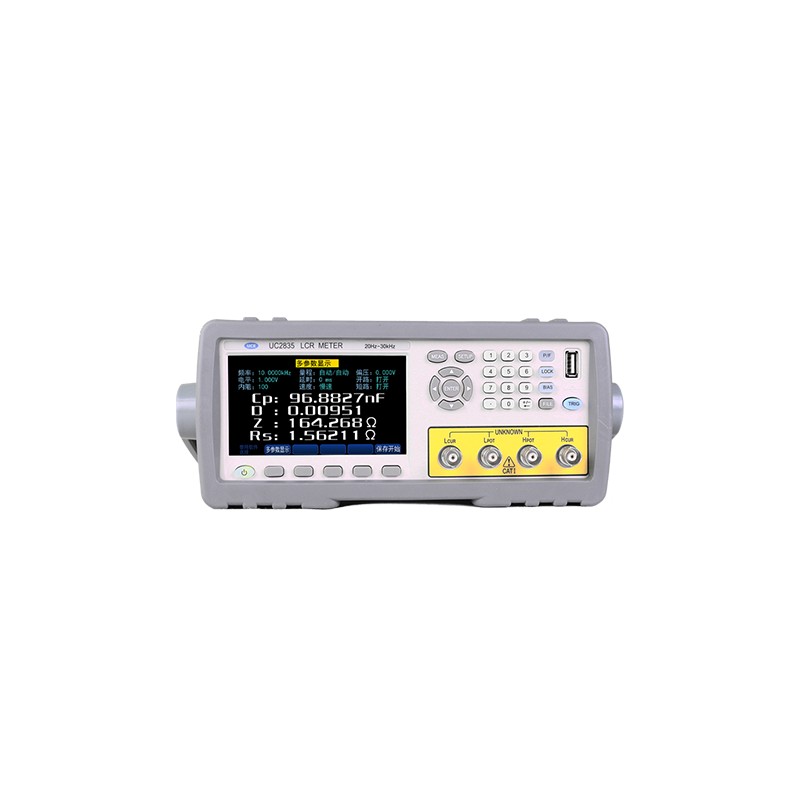

精密LCR数字电桥UC2835/36/36A/36B
产品介绍
UC2835/36系列是一款用于对各种电子元器件进行检验的多功能元件测试仪。其采用当前流行的4.3寸LCD显示器，使用户能更直观，更舒服的读出测试结果。它是一种高速度、测试范围宽、6位测试分辨率的阻抗测量仪，可满足生产线质量保证、进货检验及实验室测量要求。 性能特点 4.3英寸LCD显示器，更直观清晰 测试电压或电流的自动电平控制ALC功能 30 Ω, 50 Ω, 100 Ω三种不同信号源输出阻抗 内建比较器5档 10点列表扫描功能 内部100组设定文件，U盘500组测试文件保存或调用 0V, 1.5V及 2V内部直流偏置电压 可通过USB HOST来实现仪器软件版本的升级和更新 U盘拷屏功能保存数据更方便,可支持格式FAT16, FAT32文件系统 标配RS232C、HANDLER、USB DEVICE 、USB HOST，可选GPIB接口 技术参数 测量功能 | | 测试参数 | | Z|, |Y|, C, L, X, B, R, G, D, Q, θ ,DCR | 测试频率 | 20 Hz－200 kHz, 1mH步进 | 基本测量准确度 | 0.05% | 等效电路 | 串联, 并联 | 数学功能 | 绝对值偏差, 百分比偏差 | 量程方式 | 自动, 保持, 手动选择 | 触发方式 | 内部, 手动, 外部, 总线 | 测量速度（≥1kHz） | 快速: 75次/秒, 中速: 12次/秒, 慢速: 3次/秒 | 平均次数 | 1—255 | 延时时间 | 0—60s, 以1ms步进 | 校准功能 | 开路 / 短路 / 负载 | 测试端配置 | 五端 | 列表扫描 | 10点列表扫描功能 | 显示方式 | 直读，Δ，Δ%，V/I（被测电压/电流监视） | 显示器 | 6位分辨率，4.3英寸LCD显示器 |
测试信号 | | 测试信号频率 | 20 Hz－30 kHz | 输出阻抗 | 30 Ω,50Ω, 100 Ω可选择 | 测试信号电平 | 正常：5 mV－2 V 准确度：10%，1 mV步进 | | 恒电平：10 mV－1 V 准确度：5%，1 mV步进 | 直流偏置源 内部 | 0V，1.5V，2V，准确度：1% |
显示范围 | | |Z|, R, X | 0.01m Ω — 99.9999 MΩ | DCR | 0.001 mΩ — 99.9999 MΩ | |Y|, G, B | 0.00001µS — 99.9999 S | C | 0.00001 pF — 9.9999 F | L | 0.00001 µH — 9999.99 H | D | 0.00001 — 9.9999 | Q | 0.00001 — 9999.9 | θ (DEG) | -179.999º — 179.999 º | θ (RAD) | -3.14159 — 3.14159 |
其他 | | 比较器功能 | 十档：（九档合格，一档不合格），另有一个附属档AUX | 存储器 | 100组内部仪器设定供存储/调用，外部500组 | 接口 | 标配RS232C、HANDLER、USB DEVICE、USB HOST，可选GPIB接口 |
作温度、湿度 | 0℃-40℃ 90%RH | 电源要求 | 电压 | 198V-242V | 频率 | 47.5Hz-63Hz | 功耗 | ≤30VA | 体积 | 380mm×102mm×270mm | 重量 | 约3.6kg |
| |
