X射线高压电源TXR1020

型号:

TXR1020

产品介绍

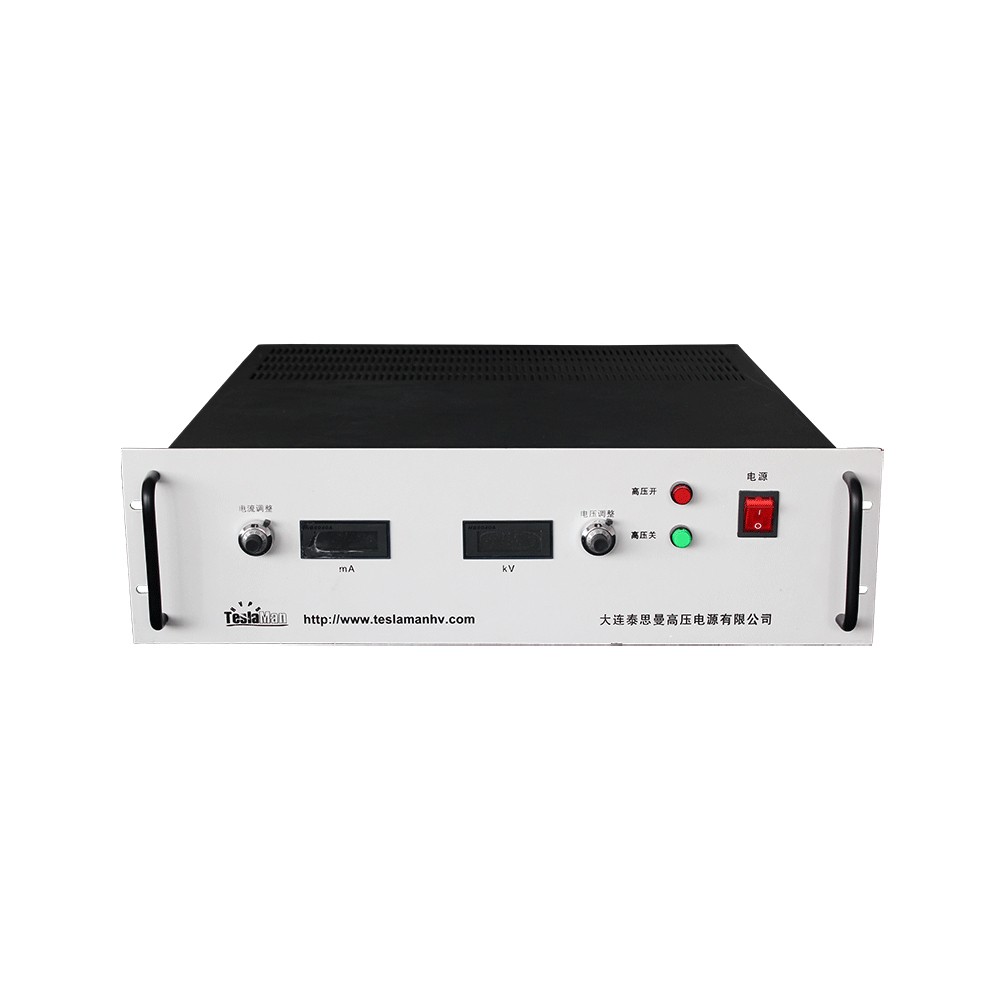

TXR1020 X射线高压电源

泰思曼TXR1020系列高压电源安装有数字电压和电流指示，它可安装于19"标准机柜。可实现高压输出的线性平稳上升。TXR1020系列电源还可外接电位器实现输出电压和电流的远程控制，并且具有外接电压和电流显示、高压输出有过压和短路保护、安全互锁等功能。TXR1020还可以用于X光机，选择增加输出直流电压0～5.5V电流0.3A到10A可选的灯丝电源。注：泰思曼TXR1020系列高压电源只适用于固定负载，不得小于额定负载的五分之一。

典型应用：X光机；静电喷涂；毛细管电泳；静电织绒；科学实验等

产品特点

输出电压从1kV到150kV

集成可选的灯丝电源

过压和输出短路保护

电压和电流调节功能

可遥控调节发射电流

安全的互锁功能

可根据用户要求定制

技术参数

型号	TXR1020
输入	220V±10% AC 50/60Hz。
输出	从1kV到150kV最高电压输出可选，0V到最高电压可调。
电压控制电源面板	电源面板自带的多圈电位器可将输出电压设置在0V到最高电压之间。
电压控制外部遥控	外部0到10V控制信号可将输出从0V调到最高输出电压。
管电流控制（X光机应用）电源面板	电源自带的多圈电位器可将电子束电流设置在0A到最高电流。
管电流控制（X光机应用）外部遥控	外部0到10V控制信号可将电子束电流设置在0A到最高电流。
电压调整率相对负载	0.01%（空载到额定负载）。
电压调整率相对输入	±0.01%（输入电压变化为±10%）。
电流调整率相对负载	0.01%（空载到额定负载）。
电流调整率相对输入	±0.01%（输入电压变化±10%）。
纹波电压	输出额定电压前提条件下，纹波电压的峰峰值为最高输出电压的0.1%（更小纹波可选）。
环境温度	工作时0℃到+45℃。储存时-20℃到+80℃。
温度系数	每摄氏度0.01%。
稳定度	开机半小时后每8小时小于0.1%（更高稳定度可选）。
电压电流指示	0到10V, 额定输出条件下精度为1%。
外形尺寸	宽483mm，高88/132mm，深280/324/468/709mm。
高压输出连接器	凹进的环氧树脂绝缘导管和探入的高压电缆通过直径为16mm金属连接器连接。高压电缆有效长为1米。
输入输出连接器	20针接线端子包含控制和显示信号。
输出电压和电流的远程控制	可外接电位器利用电源10W-300W，1kV至150kV，高精度，数字电压和电流指示内部的10V电压参考对输出电压和电流进行远程控制。
远程电压电流指示	20针接线端子包含了0到10V的电压和电流指示信号，可外接各种数字或指针表。
