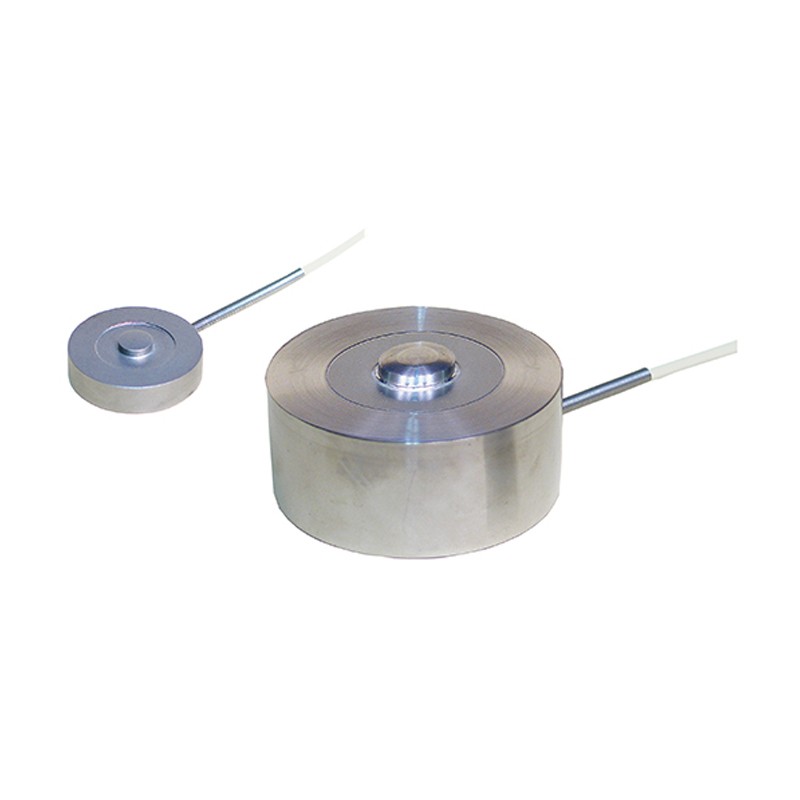

8526系列压力传感器
紧凑，坚固，高性能，限制空间，用于静态和动态测量，焊接结构，保护等级ip64，不锈钢
产品特点
小尺寸
易于安装
用于静态和动态测量
由高级不锈钢制成
焊接结构
标准化输出信号1mV/V
底部有三个螺纹孔用于安装
技术参数
型号
8526
量程范围
0 … 100 N 0 … 200 N 0 … 500 N 0 … 1 kN 0 … 2 kN 0 … 5 kN 0 … 10 kN 0 … 20 kN
0 … 50 kN 0 … 100 kN 0 … 200 kN 0 … 500 kN 0 … 1 MN
受力方向
Compression
标准化信号
Yes
信号输出
1 mV/V
保护等级
IP64
过载保护
No
拉盘
受力压头
使用温度范围
-20...+100°C
5100
5200
5500
6001
6002
6005
6010
测量范国
0.1kN
0.2kN
0.5kN
1kN
2kN
5kN
10kN
22.4lbs
44.9lbs
112.4 lbs
224.8 lbs
449.6lbs
1.1 klbs
2.2klbs
负载特性
相对非线性度*
±0.25 %F.S.(选配:±0.1%F.S.)
特征曲线偏差"
±0.25%F.S.
±0.5 %F.S.
相对滞后性
0.15%F.s.
0.5%F.S.
零点输出温度范围
≤±0.02 %F.S./K
额定输出温度范E
≤±0.03 %F.S./K
电气特性
额定输出（灵敏度）
1.5...2mV/V
测量方向
标准输出**
桥电阻
激励电压
绝缘电阻
压力方向
选配1.0mV/V(±0.25 %)
额定350Ω
max.5VDC
推荐5VDCorAC;最大10VDC or AC
>30GΩ at 45V
环境条件
温度补偿范围
+15 °C...+70°C
-30 °C...+80°C
满量程形变
容许最大负载
过载损坏
动态测量
保护等级 (EN 60529)
安装
安装螺丝
3颗 M2.5
拧紧扭矩
[NTm]
0.7
安装说明
传感器的整个承戟区域必须安装在经过硬化(60HRC)、平整、抛光或更好研磨的底座上
其他
材质
1.4542不锈钢
固有频率
[kHz]
2
3
5
8
11
13 15
重量
[kg]
0.04
