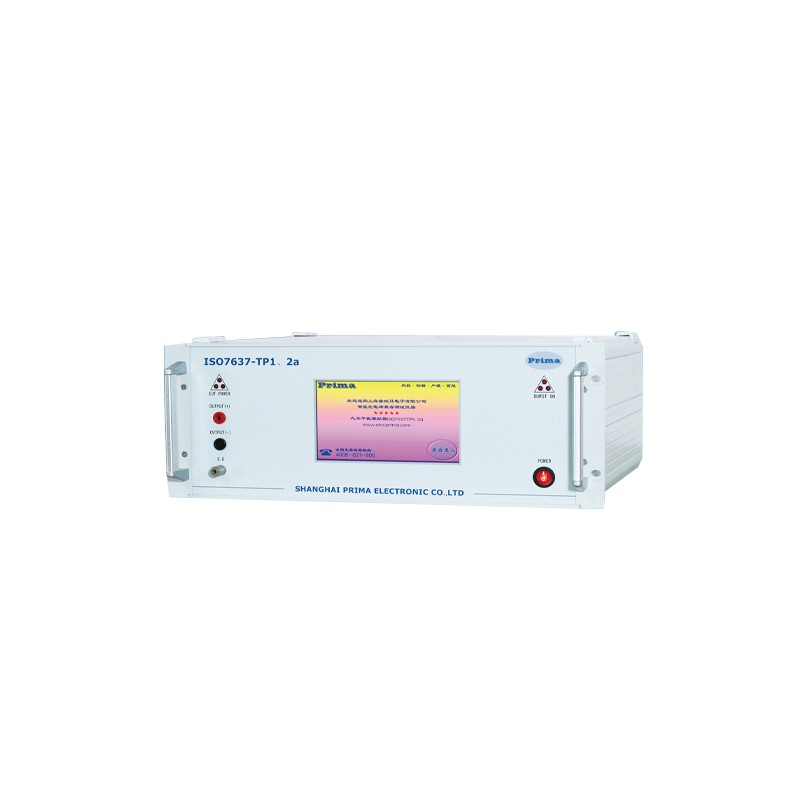

汽车干扰模拟器ISO7637TP1/2a
产品介绍
ISO7637-TP12a专门用于汽车电子设备的抗扰度测试，脉冲P1模拟电源与感性负载断开连接时所产生的瞬态现象，适用于各瞬态源在车辆上使用时与感性负载保持并联的情况。脉冲P2a模拟由于线束电感使与瞬态源并联的装置内电流突然中断引起的瞬态现象。 技术参数 参数 | P1a 波形 | P1b 波形 | P2a 波形 | EUT 电源容量 | 12v,20A | 24V,20A | 12V/24V,20A | 输出脉冲电压 | 0～ -660V | 0～ +660V | 上升沿 | 1us ( 在 Ri 10 Ω ) | 3us ( 在 Ri 50 Ω ) | 1us ( 在 Ri 2Ω ) | 脉冲周期 | 0.3---99.99s | 0.3---99.99s | 0.1---99.99s | 脉冲施加次数 | 1-9999次 | 输入阻抗 | 2 Ω ,4 Ω 10 Ω ,30 Ω ,50 Ω | 脉冲宽度 | 50us,200us,300us,500us,1ms,2ms | 设备电源 | AC220V ± 10% 50/60Hz | 外形尺寸 | 450*430*175mm |
产品配置 产品出厂标准配置 | 输入测试线 | 一套 | 输出测试线 | 一套 | 电源线 | 一根 | 接地线 | 一根 | 保修卡 | 一份 | 合格证 | 一份 | 说明书 | 一份 | 3A保险丝 | 一个 | 检验纪录报告 | 一份 |
| |
