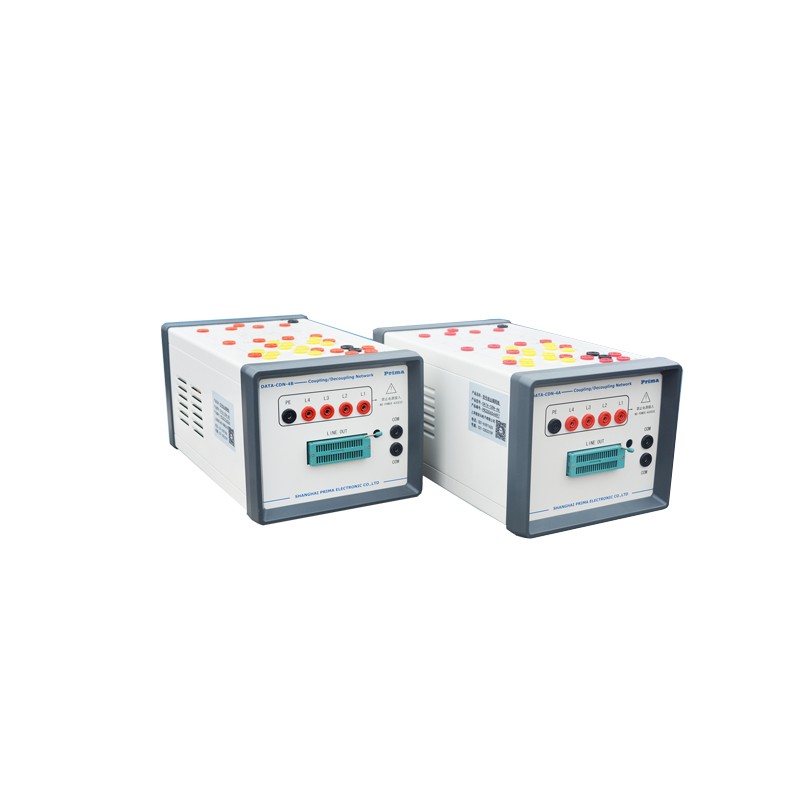

雷击浪涌通信线耦合/去耦网络DATA-CDN-4A/B

型号:	DATA-CDN-4A/B
产地:	上海

产品介绍

智能型雷击浪涌数据线耦合/去耦网络DATA-CDN是针对雷击浪涌发生器在数据和信号线上做浪涌抗扰度试验的特点和要求而专门设计的配套设备，与雷击浪涌发生器配套使用，实现数据和信号线雷击浪涌试验功能。网络的性能完全符合IEC61000-4-5和GB/T17626.5标准要求。DATA-CDN-4A对称线耦合去耦网络、DATA-CDN-4B非对称线耦合去耦网络。

产品标准

GB/T 17626.5、IEC/EN 61000-4-5

技术参数

参数	DATA-CDN-4A	DATA-CDN-4B
耦合浪涌波形	开路电压波： 10/700 μs ，0.2 ～ 6kV 短路电流波： 5/320 μs ，5～ 150A	开路电压波： 1.2/50us、 0.2 ～ 6kV 短路电流波： 8/20us 0.1～ 3kA
最大耦合浪涌电压	7KV	7KV
最大耦合浪涌电流	3.5KA	3.5KA
耦合器件	电容、气体放电管等耦合	电容、气体放电管等耦合最大可通数率100M
耦合方式	手动	手动
耦合/去耦网络	四线输入/输出最大可通数率 100M	四线输入/输出
工作电源	AC220V 50/60Hz	AC220V 50/60Hz
环境温度	15 ℃ -35 ℃	15 ℃ -35 ℃
外形尺寸	120120220 mm	120120220mm

产品配置

产品出厂标准配置
输入测试线	一套
输出测试线	一套
电源线	一根
接地线	一根
保修卡	一份
合格证	一份
说明书	一份
3A保险丝	一个
检验纪录报告	一份
