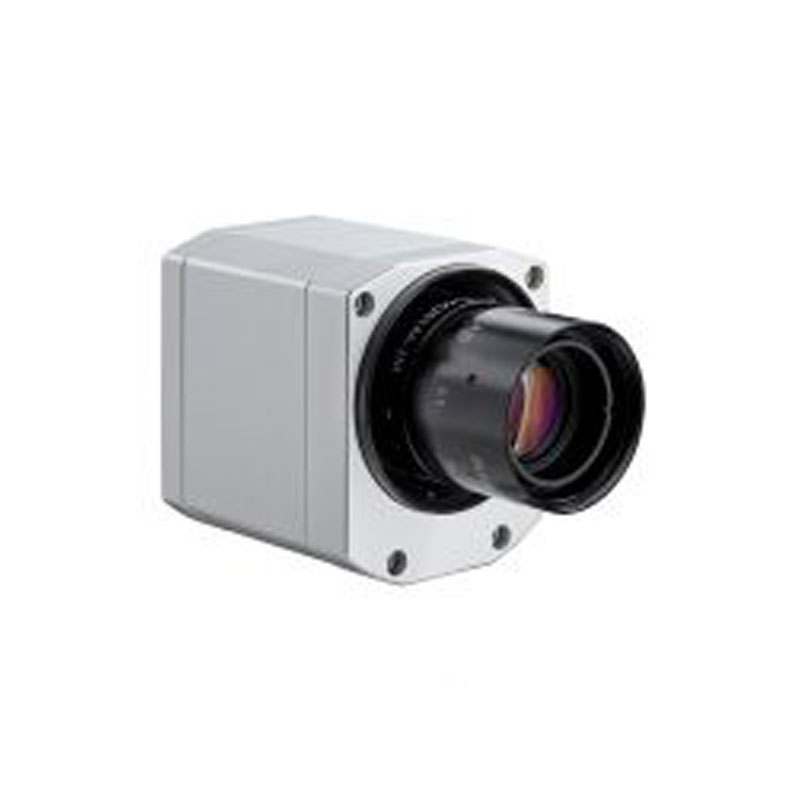

红外热像仪PI 05M

型号:	PI 05M
产地:	上海

产品介绍

新开发的Optris®PI 05M热像仪的光谱范围为500至540 nm，可减少由于未知或变化的发射率导致的测量误差。由于光谱范围以及900至2000°C的连续测量范围，PI 05M红外热像仪非常适合液体金属的温度测量。

1kHz的帧率以及高光学分辨率使得能够对各个应用进行合理适配。

主要参数

高动态CMOS探测器像素高达764 x 480

宽测量范围：

温度量程900 °C ～ 2000 °C，无分段

高达kHz帧频适用于快速过程

1ms响应时间，实时模拟输出

免费的分析软件和完整的SDK软件开发包

1 kHz线路扫描功能

技术参数

供货范围	USB摄像头包括 1个镜头，镜头有保护窗， USB电缆（1 m），三脚架，包括端子块的PIF电缆（1 m）， Optris PI Connect软件包，铝箱，选配：冷却套，耐高温电缆
探测器	CMOS（15μmx15μm）
光学分辨率（可切换）/帧速率	764x 480 pixels @ 32 Hz 382x 288 pixels @ 80 Hz（可切换到 27 Hz） 72x 56 pixels @ 1 kHz 764 x 8 pixels @ 1 kHz（快速线扫描模式）
光谱范围	500 ... 540 nm
温度量程	900... 2000 °C（27Hz模式） 950... 2000 °C（80 Hz和32 Hz模式） 1100... 2000 °C（1 kHz模式）
光学分辨率	FOV @ 382 x 288 像素: 13° x 10° (f = 25 mm) FOV @ 764 x 480 像素: 26° x 16° (f = 25 mm)
热敏感度（噪声等效温差）¹⁾	<2 K (1400 °C) for 27 Hz, 32 Hz and 80 Hz <2.5 K (1400 °C) for 1 kHz
精度	读数的±1.5％
PC接口	USB 2.0 /可选USB至GigE（PoE）转换
高速模拟输出（@ 1 kHz模式）	0 - 10 V 8 x 8像素的实时输出（1ms响应时间）
标准过程接口（PIF）	0-10V输入，数字输入（Max 24V），0-10V输出
工业过程接口（PIF）	2x 0-10 V输入，数字输入（Max 24V），3x 0- 10 V输出， 3路继电器（0- 30 V / 400 mA），故障安全继电器
电缆长度（USB）	1米（标准）、5米、10米 5m和10m也可用作HT电缆（180°C）
环境温度(TAmb)	5 ... 50°C
存储温度	-40 ... 70°C
相对湿度	20-80％，不结露
外壳（尺寸/额定值）	46 mm x 56 mm x 90 mm / IP 67（NEMA 4）²⁾
重量	320g，包括镜头
震动³⁾	IEC60068-2-27 (25g和50g)
冲击³⁾	IEC60068-2-6（宽频噪音)/ IEC 60068-2-64（宽频噪声）
三角架安装	1/4-20UNC
电源	USB供电

1) 在27Hz，32Hz和80Hz

2) 仅适用于使用镜头保护管时

3) 有关详细信息，请参见操作手册

应用领域

optris PI 05M 热像仪非常适合激光加工应用，可阻挡540 nm以上的辐射。 500 nm的新光谱范围不太可能受到周围环境的影响，因此即使面对不同的发射率也能确保准确的测量。因此，optris PI 05M 型热像仪非常适合熔融金属的温度测量。
